灌溉系统用塑料对夹式止回阀结构设计

　　这款止回阀的结构设计完全围绕农业灌溉、园林喷灌这类低压输水场景的实际需求展开，不同于工业管路用的金属高压止回阀，它整体采用工程塑料材质，核心作用是安装在输水主管与支管的衔接位置，避免管路停机时出现水体倒流，防止支管内的泥沙、杂质倒灌进主管路造成滤网堵塞，也能避免水锤效应冲击前端的水泵机组。从实际安装场景来看，这类止回阀大多采用对夹式安装结构，不需要额外的法兰配对焊接，只需要将阀体夹在两端管路的法兰片之间，穿好螺栓拧紧即可完成固定，安装边界完全适配常用的PVC灌溉管路法兰尺寸，阀体两端的密封面做了环形凹槽设计，安装时搭配橡胶密封圈就能实现低压下的可靠密封，不需要额外缠绕生料带或者涂抹密封胶，非常适合野外灌溉现场的快速装配作业。

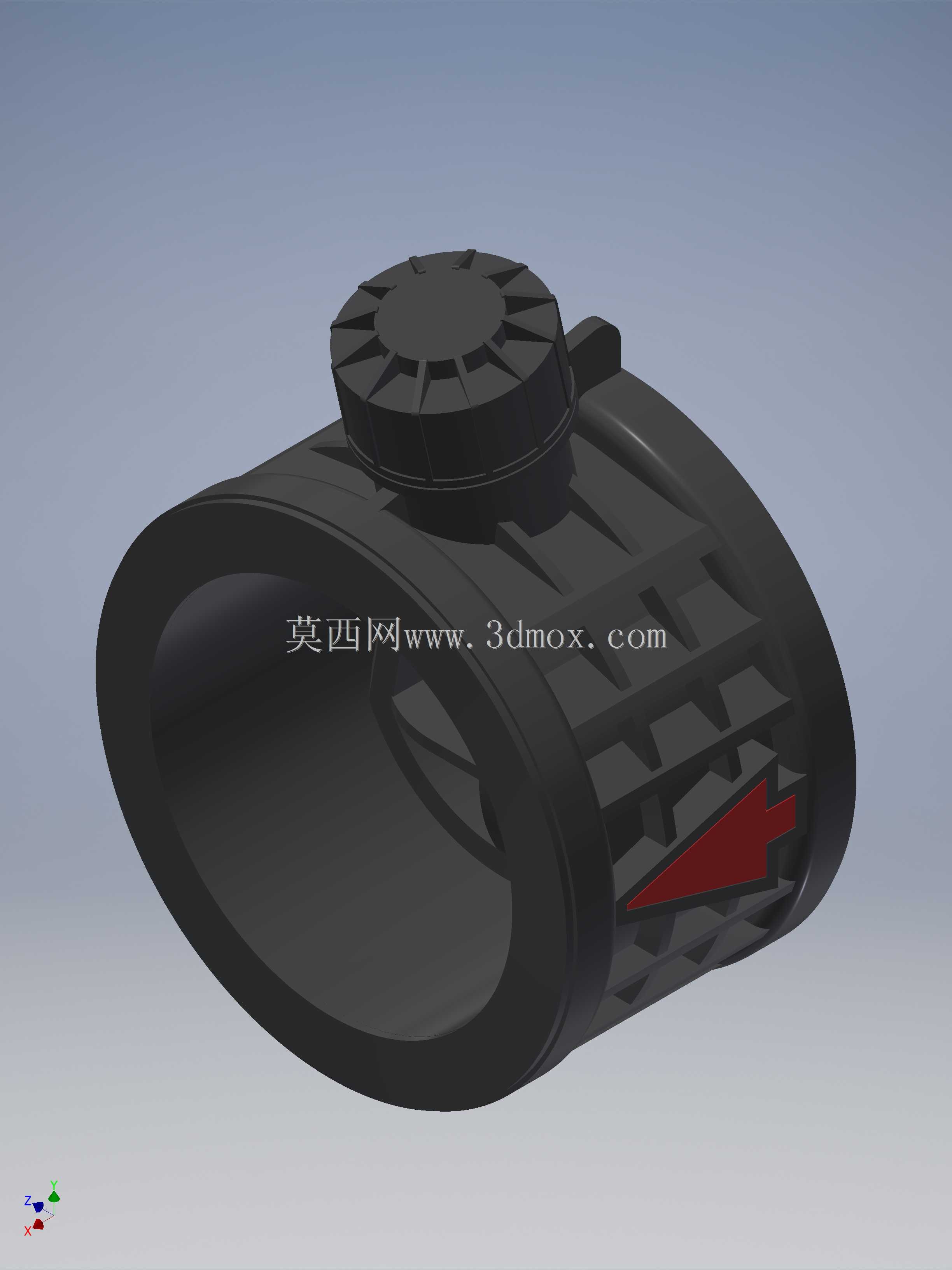

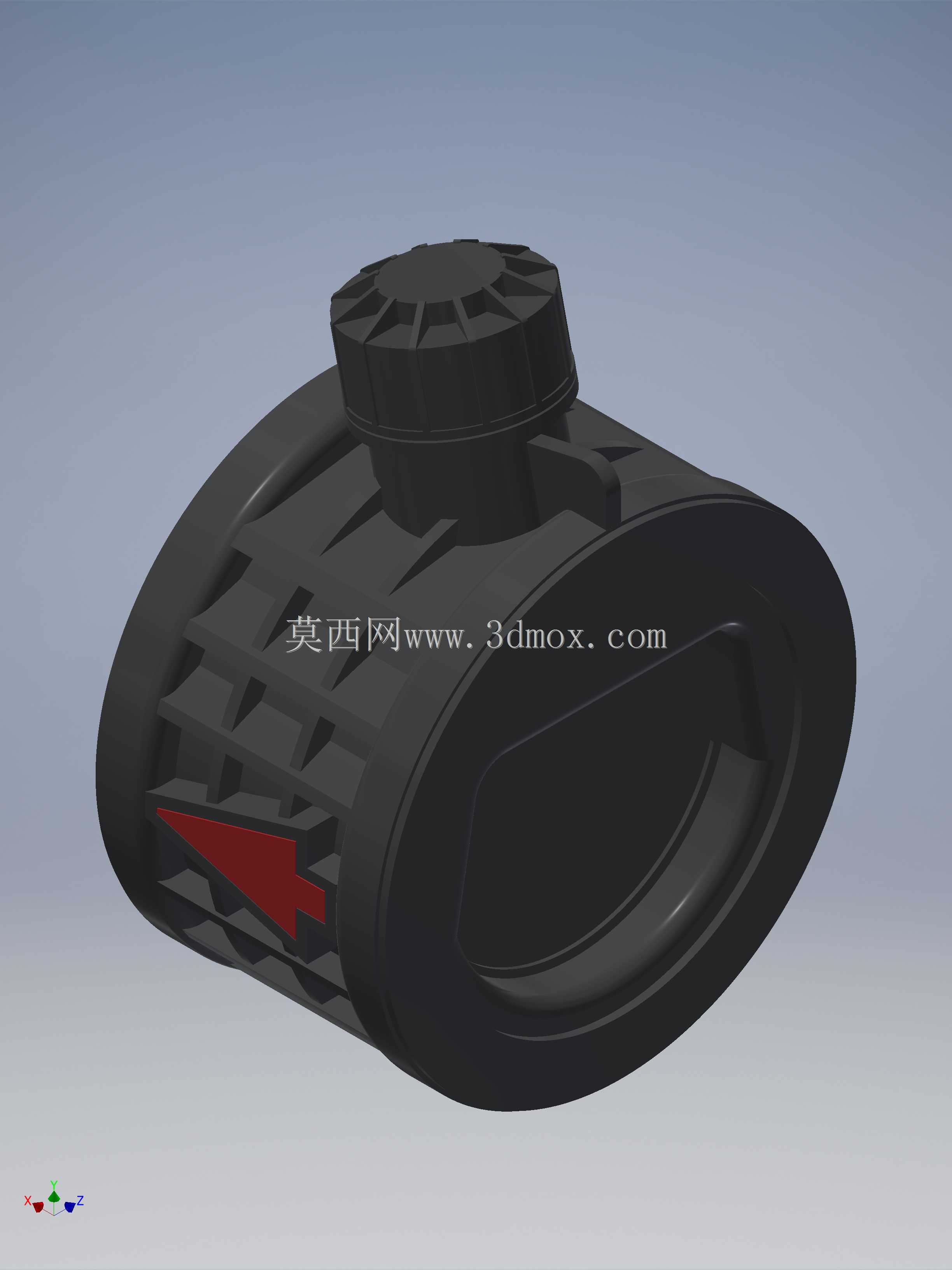

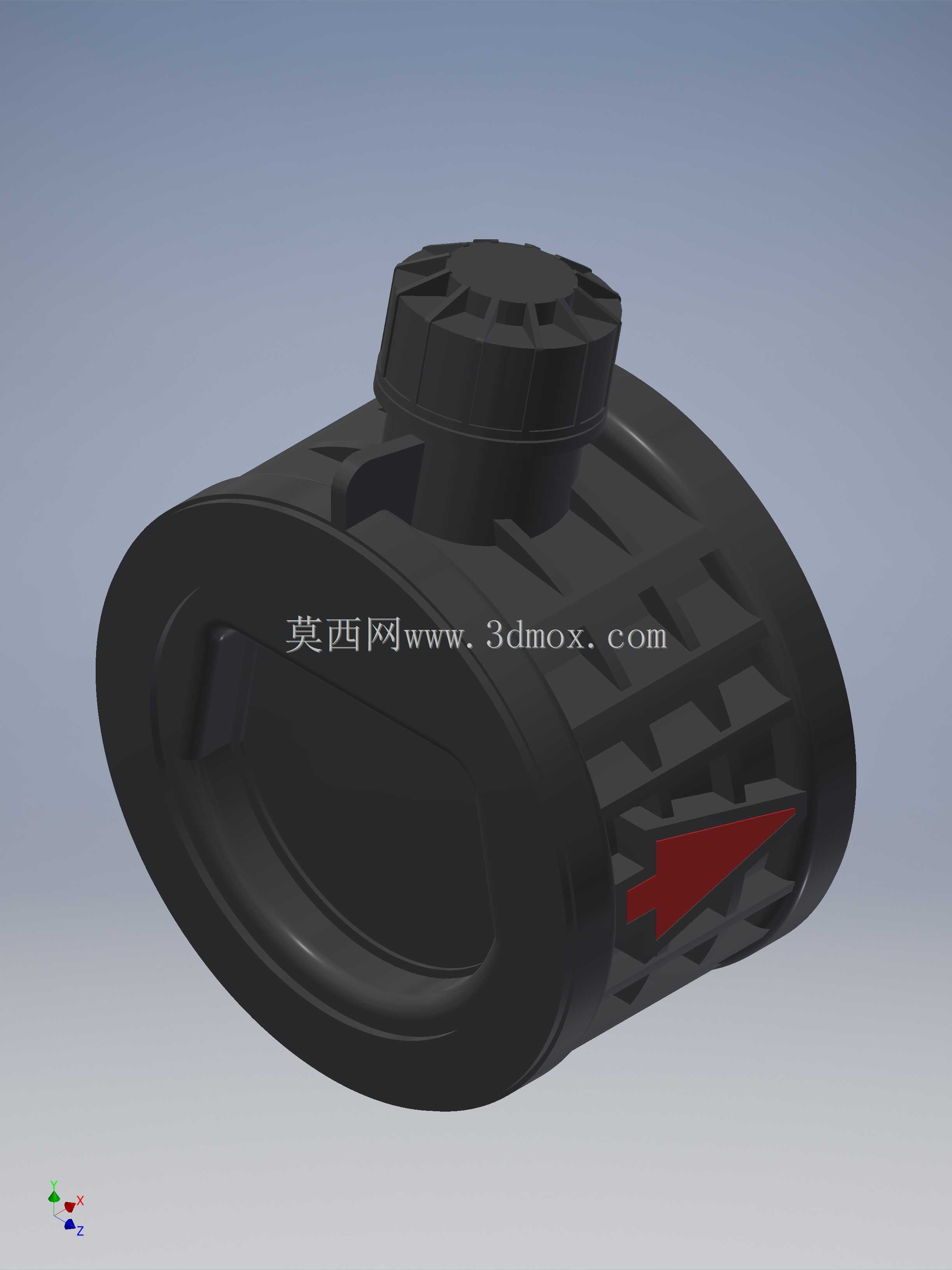

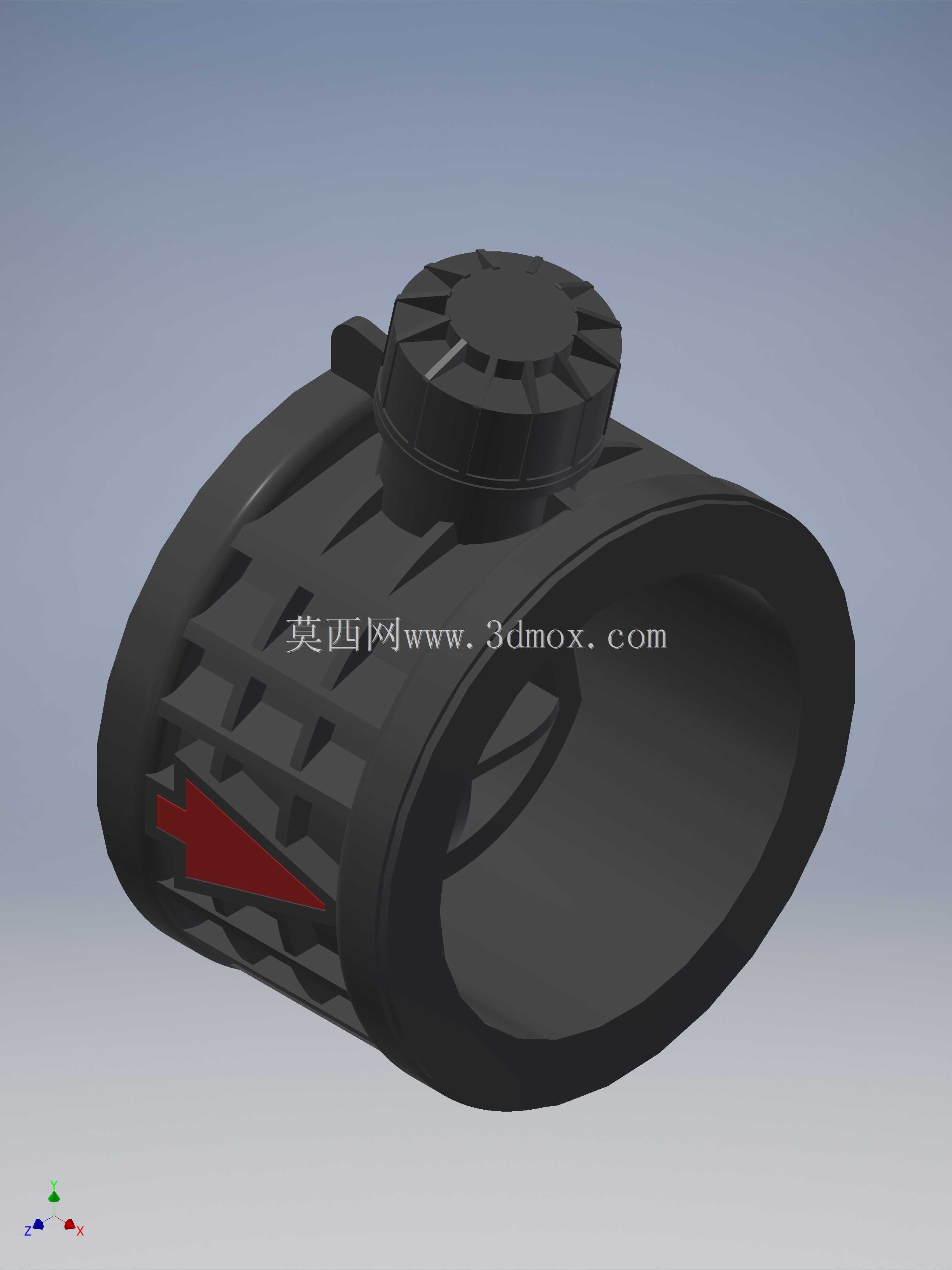

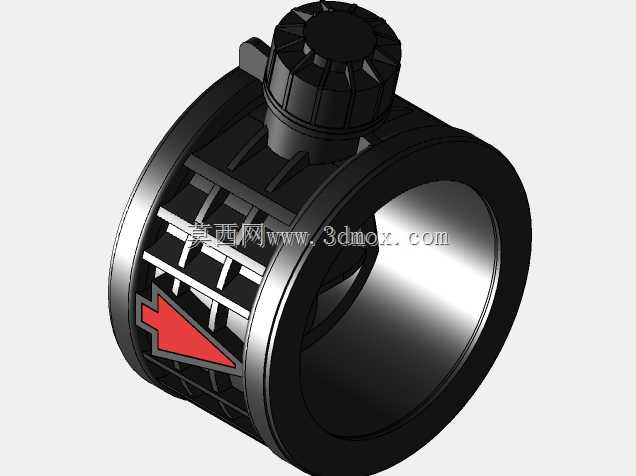

　　从功能特性上看，这款阀的内部流道做了全通径优化，没有突兀的节流台阶，输水过程中的水头损失比传统升降式止回阀低30%左右，非常适合灌溉系统这种对水压损耗敏感的场景，毕竟灌溉系统的水泵扬程大多不高，过大的流阻会直接导致末端喷头的出水压力不足，影响喷灌覆盖范围。阀体上的红色箭头标识直接标注了介质允许的流动方向，现场安装时不需要额外对照说明书，顺着管路输水方向对齐即可，能有效避免现场施工时装反方向导致的管路不通问题。顶部的旋钮结构是手动检修排气结构，当管路初次充水时，可以拧开顶部旋钮排出阀腔内的空气，避免气堵导致的阀瓣无法正常开启，日常检修时也可以通过这个位置观察阀瓣的卡滞情况，不需要把整个阀门从管路上拆下来就能完成简单的故障排查。

　　设计思路上，这款阀没有采用复杂的弹簧复位结构，而是依靠阀瓣自身的重力以及介质倒流的反向压力实现密封复位，因为灌溉系统的水质往往含有少量泥沙、杂草碎屑，弹簧结构很容易被杂质卡滞导致复位失效，这种无弹簧的摆瓣结构流道更通畅，杂质不容易在阀腔内沉积，即使有少量杂物卡到密封面，下次正向通水时的水流冲力也能把杂物冲走，故障率比带弹簧的结构低很多。阀体外部的加强筋结构不是随意布置的，每一条筋的位置都对应了法兰螺栓的压紧位置，拧紧螺栓时的压紧力可以通过加强筋均匀传递到整个阀体，避免局部应力集中导致塑料阀体开裂，毕竟塑料材质的刚性比金属差很多，如果没有合理的加强筋结构，安装时很容易因为螺栓拧紧力过大导致阀体破裂。

　　从外形尺寸的设计细节来看，阀体的轴向长度比同口径的金属止回阀短很多，因为灌溉管路的安装空间往往比较紧凑，尤其是在田间的阀门井里，空间狭小，更短的阀体长度能节省安装空间，也能减少法兰连接时的螺栓长度规格，降低现场施工的配件成本。阀体外圈的防滑纹理设计是考虑到现场安装时，工人往往戴着手套作业，光滑的塑料表面很容易打滑，这些凹凸的纹理可以增加手套与阀体之间的摩擦力，对齐管路时不需要额外的工具就能扶住阀体调整位置。阀瓣的密封面采用了软密封设计，接触面上有一圈橡胶密封圈，即使低压倒流时也能实现可靠密封，不会出现普通硬密封止回阀低压下渗漏的问题，完全适配灌溉系统0.1-0.6MPa的常规工作压力范围。

　　在实际选型适配时，这款阀的安装方向有明确的要求，必须保证阀瓣的摆动轴处于水平位置，这样才能依靠阀瓣自重实现可靠复位，如果垂直安装在水流向下的管路上，阀瓣的自重会导致它无法正常关闭，起不到止回作用，设计时也在阀体顶部做了方位标识，安装时只要保证顶部的旋钮朝上，就能保证阀瓣的安装方位正确。另外阀体的材质选用了抗紫外线的改性工程塑料，长期暴露在户外阳光下也不容易出现老化脆裂的问题，不需要额外做遮阳防护，非常适合露天的灌溉管路使用，相比金属材质的止回阀，它的重量更轻，一个工人就能完成大口径阀门的搬运安装，不需要起重设备辅助，能大幅降低野外施工的人力成本。
