三通式手动旋塞阀结构设计

项目分类:阀门 发布时间:2022-03-16 ID:576967
  • 三通式手动旋塞阀结构设计
  • 三通式手动旋塞阀结构设计
  • 三通式手动旋塞阀结构设计
  • 三通式手动旋塞阀结构设计
  • 三通式手动旋塞阀结构设计
  • 三通式手动旋塞阀结构设计
  • 三通式手动旋塞阀结构设计
  • 三通式手动旋塞阀结构设计
  • 三通式手动旋塞阀结构设计
  • 三通式手动旋塞阀结构设计
  • 三通式手动旋塞阀结构设计

  在中小口径低压流体输送管路的现场工况里,这类三通结构的手动旋塞阀一直是工位流体换向、支路介质通断控制的常用阀件,和常规两通截止类阀件不同,它单阀即可实现三路管路的连通状态切换,省去了多阀组排布的空间占用与管路接头漏点隐患,在小型液压试验台、润滑系统支路分配、低压气动控制回路、民用给排水支路切换这类场景里应用十分普遍。

  从实际使用的功能逻辑来看,该阀件依靠带通孔的旋塞芯在阀体内的定角度转动,实现不同通路之间的连通与截断,手柄的转动角度对应明确的通路状态,现场操作人员无需额外的状态指示装置,仅通过手柄朝向就能快速判断当前管路连通状态,操作动作直接,单次换向仅需90度转动即可完成,相比多圈旋转的闸阀、截止阀,工位操作效率更高,适配需要频繁切换通路的间歇性作业工况。

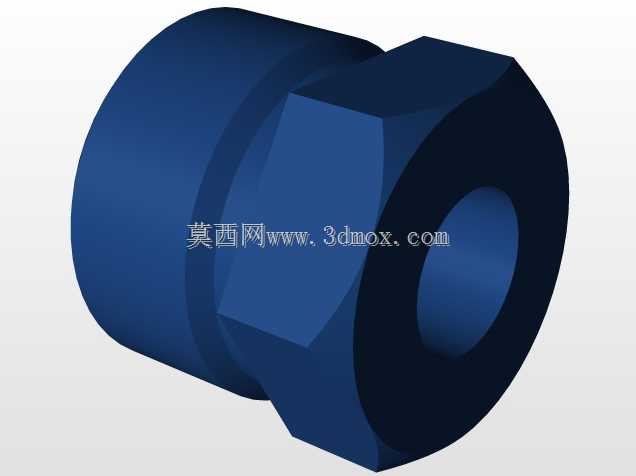

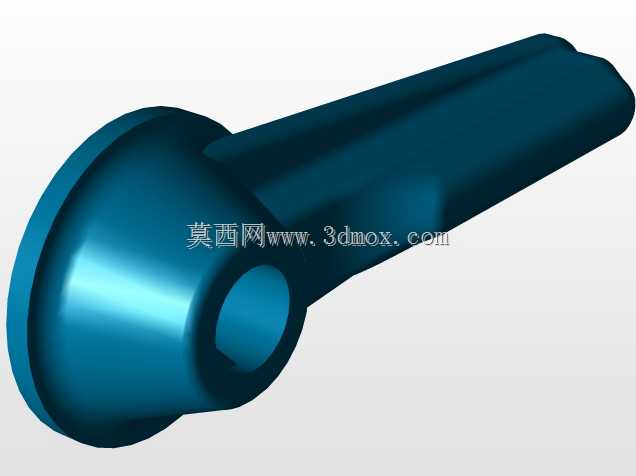

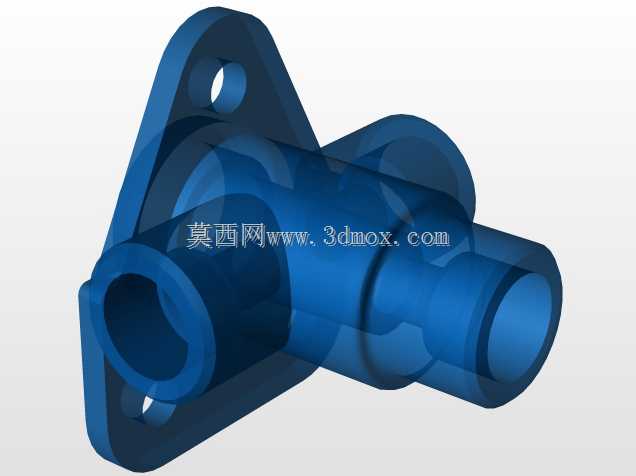

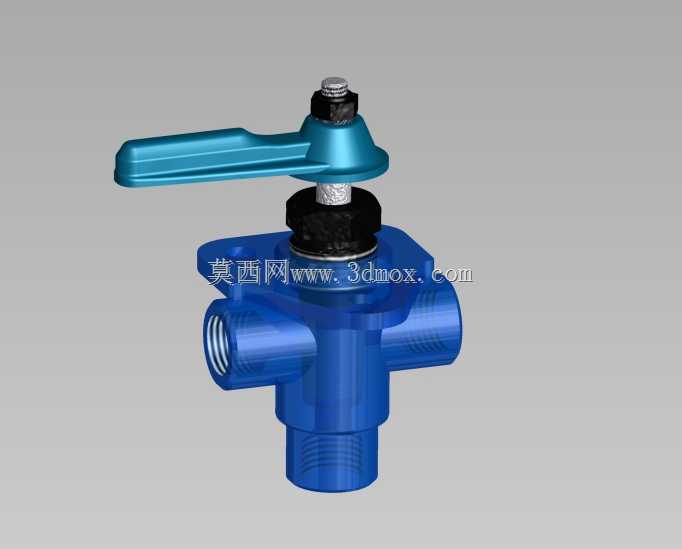

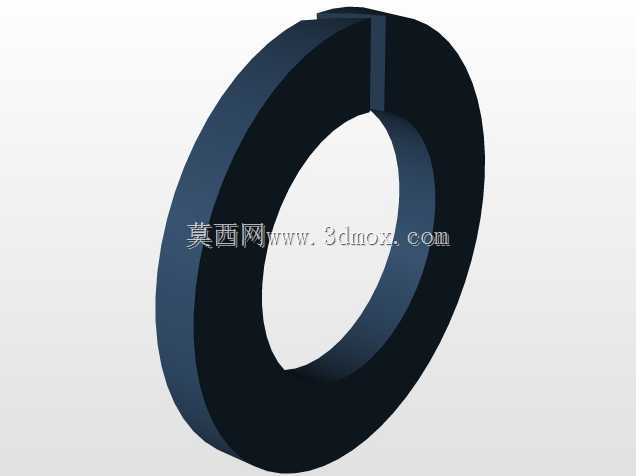

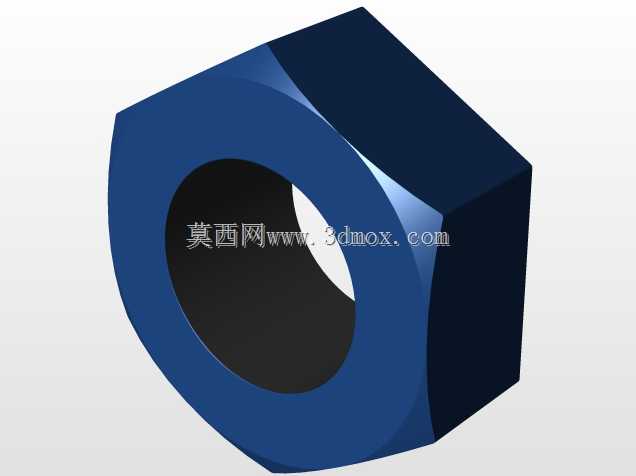

  结构设计层面,这款旋塞阀采用了一体式三通阀体结构,三个接口均为内螺纹连接形式,接口轴线处于同一垂直平面内,其中两个接口水平同轴布置,第三个接口垂直向下,这种布局适配现场管路常见的水平主路加垂直支路的排布方式,安装时无需额外加工异形转接接头。阀体上部的填料压盖采用分体式结构,通过顶部的锁紧螺母施加预紧力,将密封填料压在旋塞芯与阀体的配合间隙处,既可以补偿长期使用产生的密封面磨损量,也能避免介质从阀杆配合位置向外渗漏,日常维护时仅需适当拧紧顶部锁紧螺母即可恢复密封性能,无需整体拆解阀件。手柄采用加长杠杆式结构,操作力臂长度经过匹配,在公称压力允许的工况范围内,操作人员无需借助加力杆即可完成换向动作,手柄末端做了圆弧过渡处理,冬季戴防护手套操作时也不会出现硌手、打滑的问题。

  从安装边界的尺寸适配来看,该阀件的整体外轮廓没有突出的异形结构,三个接口的端面到阀体中心的距离保持一致,现场排布管路时可以提前预留统一的安装空间,阀顶的操作手柄在全开全关位置时,水平投影不会超出阀体两侧接口的外轮廓范围,多阀并排安装时不会出现手柄干涉的问题,最小安装间距仅需预留阀体本身宽度加上少量操作间隙即可,适合集成安装在阀岛、小型控制箱内部这类空间紧凑的位置。需要注意的是,这类旋塞阀的密封面为锥面配合结构,安装时不能承受过大的管路轴向拉力,否则容易导致阀体变形造成旋塞芯卡滞,因此管路配接时需要在阀件两侧加装固定管卡,分担管路重量与应力。

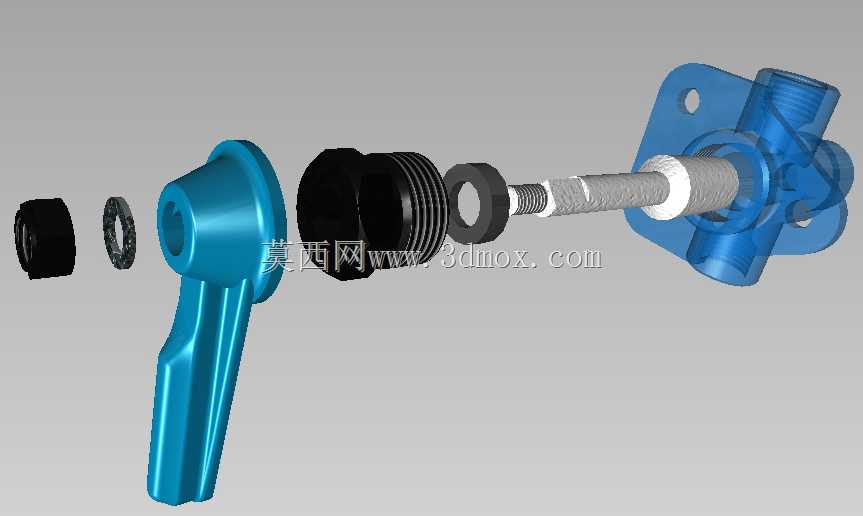

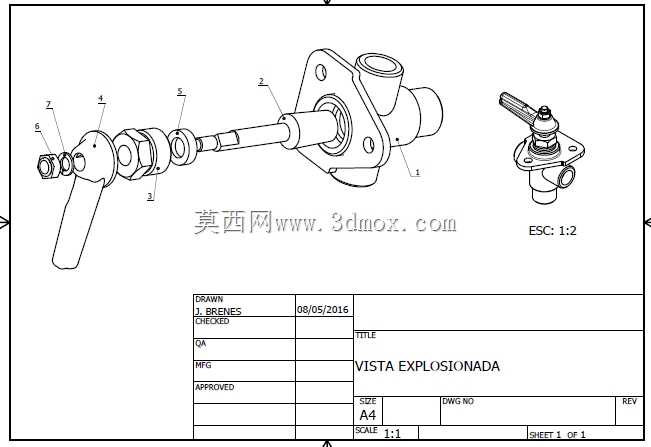

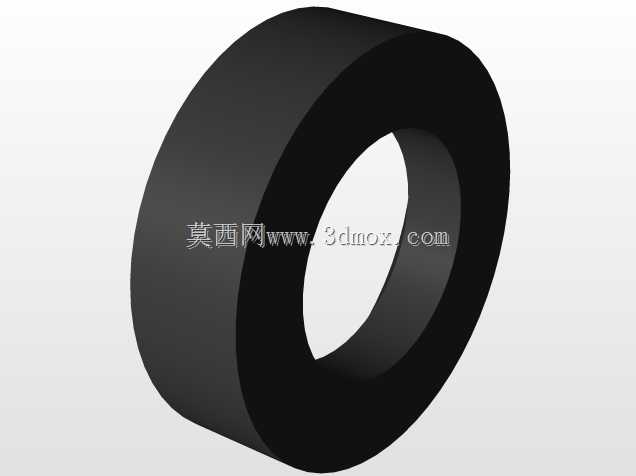

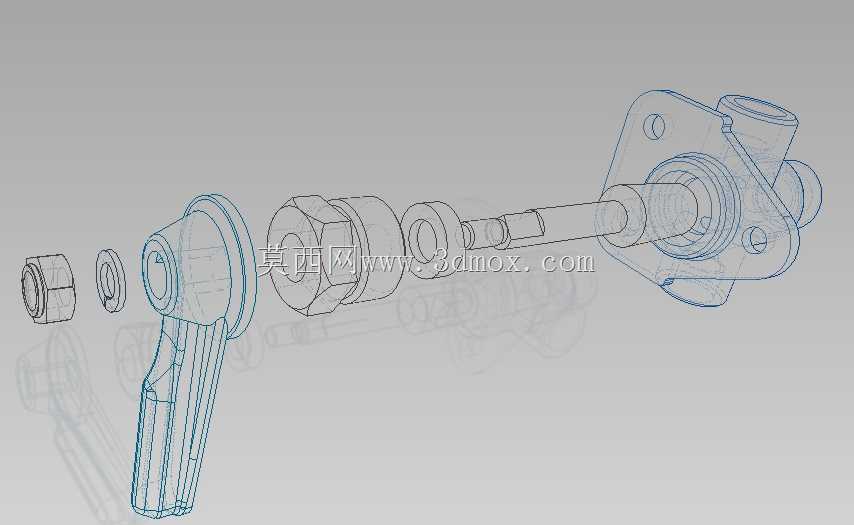

  在建模设计的细节处理上,该模型完整还原了阀件的所有装配关系:阀体内部的旋塞芯通孔做了等径处理,和三个接口的通径保持一致,介质流通时不会出现局部节流的问题,流道阻力系数远低于同通径的直角弯头;旋塞芯与阀体的配合锥面做了贴合度的结构匹配,建模时预留了合理的配合间隙,既保证转动灵活,也不会因为间隙过大导致内泄漏量超标;顶部的填料区域还原了填料垫、填料层、压盖的分层结构,方便后续做装配模拟、干涉检查时验证装配顺序的合理性;手柄与阀杆的连接采用扁位配合结构,避免长期操作后手柄与阀杆之间出现相对转动,导致操作位置与实际通路状态错位的问题。

  对于设备选型与结构设计从业者来说,这类阀件的三维模型可以直接用于管路系统的整体装配排布,提前验证阀件安装位置的操作空间是否充足,检查和周边管路、设备结构是否存在干涉,也可以基于这个基础模型做参数化修改,适配不同通径、不同压力等级的同结构阀件设计,缩短非标阀件的设计开发周期。在做流体系统的原理验证时,也可以借助模型的结构拆分,向现场安装、运维人员清晰展示阀件的内部结构与工作逻辑,降低技术交底的沟通成本。
