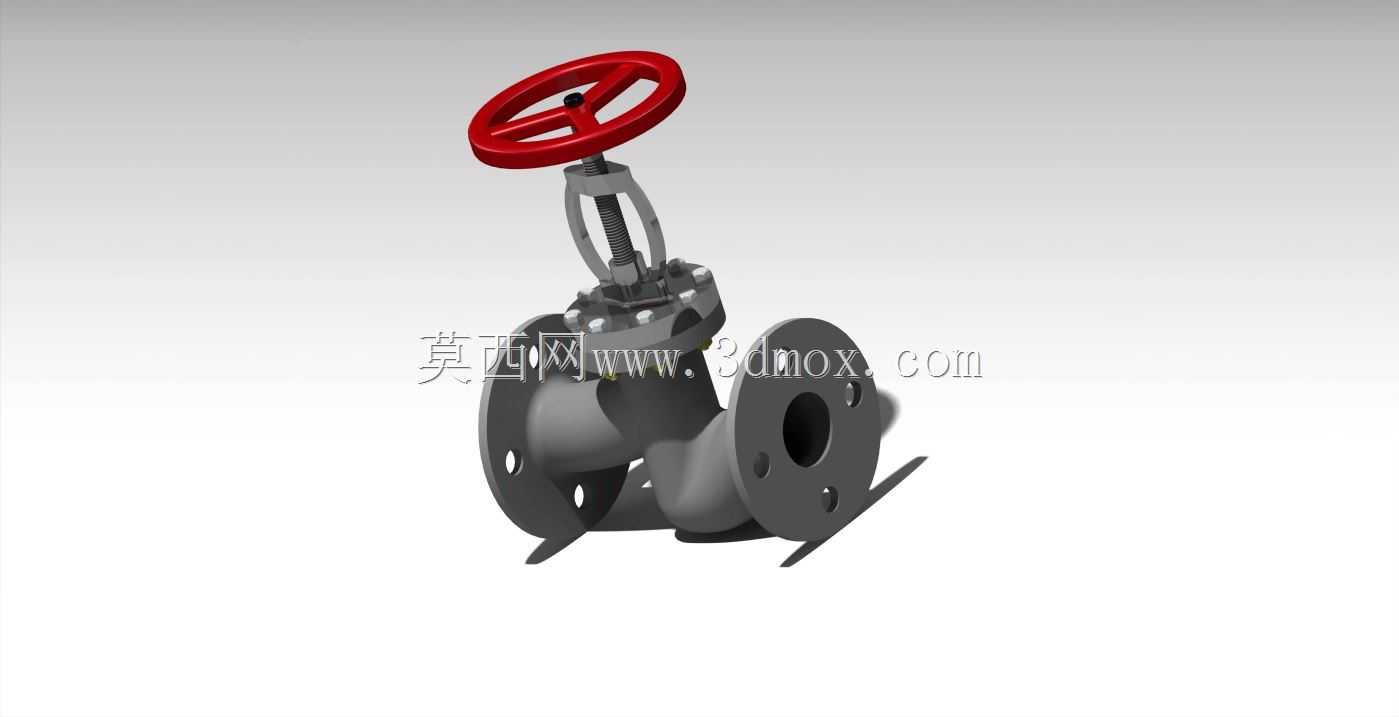

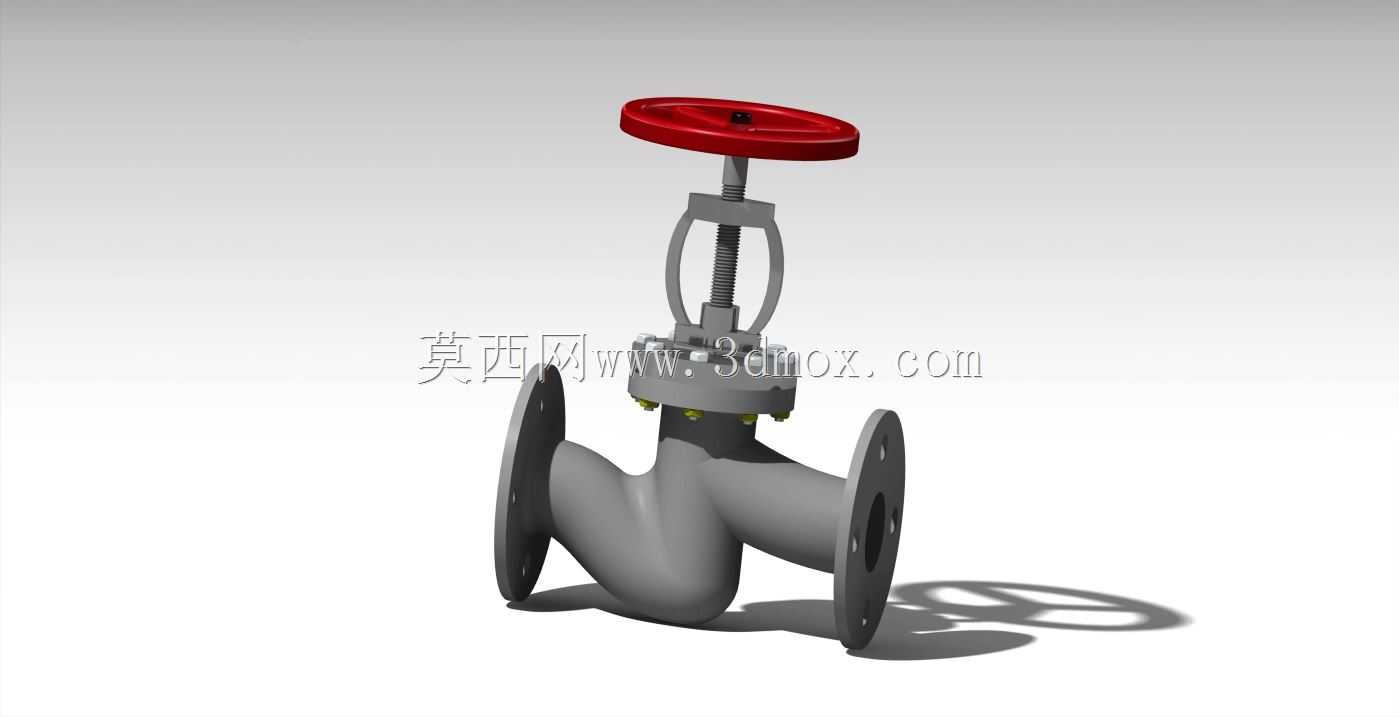

法兰连接明杆式手动截止闸阀结构

　　在市政供水主管网、化工介质输送管线、暖通空调循环水系统以及火电行业的汽水管路中，这类手动法兰连接的闸阀是管路截断类部件里应用占比极高的品类，和节流类阀门不同，它的核心作用是实现管路介质的全通或全断，不承担调节流量的功能，一旦处于半开半关状态，高速流动的介质会长期冲刷密封面，造成密封面磨损内漏，大幅缩短阀门的实际使用寿命。从结构设计逻辑来看，这款闸阀采用明杆结构设计，阀杆的升降行程完全外露在阀盖上方，操作人员在现场巡检时，不需要额外加装开度指示装置，只需要观察阀杆露出的长度，就能直观判断阀门当前的开关状态，避免出现误操作的情况，这种设计也让阀杆螺纹部分完全不与管路内的输送介质接触，哪怕是输送带有轻微腐蚀性的介质、

　　或者含少量固体颗粒的污水类介质，也不会对阀杆传动螺纹造成腐蚀或者卡滞，后期维护时只需要在阀杆外露螺纹部分定期涂抹润滑脂，就能保证操作力矩稳定，不会出现开关卡涩的问题。手轮部分采用红色酚醛树脂材质压制成型，轮缘做了圆弧过渡处理，操作人员手动开关时握持手感舒适，即使戴防滑劳保手套操作也不会打滑，手轮和阀杆之间通过方榫结构配合，外加顶部锁紧螺母固定，长期操作不会出现配合松旷的问题，手轮直径的设计经过力矩核算，在公称压力规定的范围内，不需要加装额外的加力杆，单人手动操作就能实现阀门的完全启闭，避免加力杆操作造成阀杆弯曲或者密封面压溃的问题。阀体部分采用流线型的直通式流道设计，和直角式截止阀相比，介质在阀腔内的流动阻力更小，

　　全开状态下的流道和管路通径完全一致，介质流经阀门时的压力损失可以控制在极低的水平，不会对管路系统的整体输送效率造成明显影响，阀体两端的法兰连接结构严格遵循对应公称压力的法兰尺寸标准，法兰密封面采用凸面结构，安装时搭配缠绕式垫片或者橡胶石棉垫片，就能实现可靠的端面密封，法兰上的螺栓孔位置度在建模时做了严格的公差约束，现场安装时不需要额外扩孔或者调整，就能和管路法兰实现精准对中，降低现场安装的施工难度。阀盖和阀体之间采用螺栓连接的中法兰结构，密封垫片选用耐温耐腐的金属缠绕垫片，能适应不同温度、不同压力等级的介质输送需求，阀盖上方设置了填料函结构，内部填充柔性石墨填料或者聚四氟乙烯填料，通过填料压盖的螺栓压紧力实现阀杆和阀盖之间的动密封，长期使用如果出现阀杆位置的微漏，只需要对称拧紧填料压盖的螺栓，就能实现密封补偿，不需要把整个阀门从管路上拆下来维修，大幅降低后期运维的成本。闸板部分采用楔式单闸板结构，密封面堆焊硬质合金材料，硬度高、耐冲刷性能好，即使是输送带有少量固体杂质的介质，也不容易出现密封面划伤的问题，闸板和阀杆之间采用T型槽连接结构，启闭过程中闸板可以自动找正，保证两个密封面能完全贴合，不会出现单侧密封面压偏造成的内漏问题。在建模过程中，所有的装配间隙都按照实际工程公差进行设定，比如阀杆和填料函的配合间隙、闸板和阀体内腔导向筋的配合间隙、手轮和阀杆的配合公差都完全符合实际加工装配的要求，既不会因为间隙过小造成装配干涉，

　　也不会因为间隙过大导致操作过程中出现晃动卡滞的问题。安装边界方面，这款阀门的结构长度、法兰外径、螺栓孔中心距、螺栓孔数量和孔径都严格匹配对应公称通径、公称压力的行业标准，设计人员在做管路布置的时候，可以直接调用模型进行管线排布，不需要额外核对安装尺寸，阀门顶部手轮的操作空间预留也在模型里做了明确的体现，手轮全开状态下的最高位置、阀杆伸出的最大长度都做了1:1的还原，能避免管路设计时出现手轮和周边管线、设备结构碰撞的问题。在实际选型应用中，这类闸阀通常安装在管路的主干线截断位置，平时保持全开或者全关状态，只在设备检修、管路分段维护的时候进行启闭操作，相比蝶阀它的密封可靠性更高，相比球阀它的通径适配范围更广，大口径管路上的应用成本更低，是工业管路系统里不可或缺的基础截断部件。建模时还对各个部件的可拆卸结构做了符合实际的拆分，比如中法兰连接螺栓、填料压盖、手轮固定螺母都可以单独拆解，能直接用于装配工艺演示、运维操作培训的场景，结构细节上还还原了阀体上的导向筋结构，闸板在升降过程中沿着导向筋运动，不会出现闸板旋转错位的问题，保证密封面每次闭合都能精准对位。
