锥形混凝土浇筑导流接口结构设计

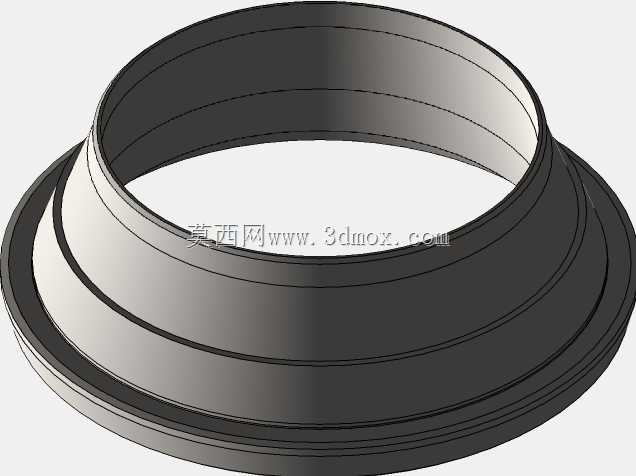

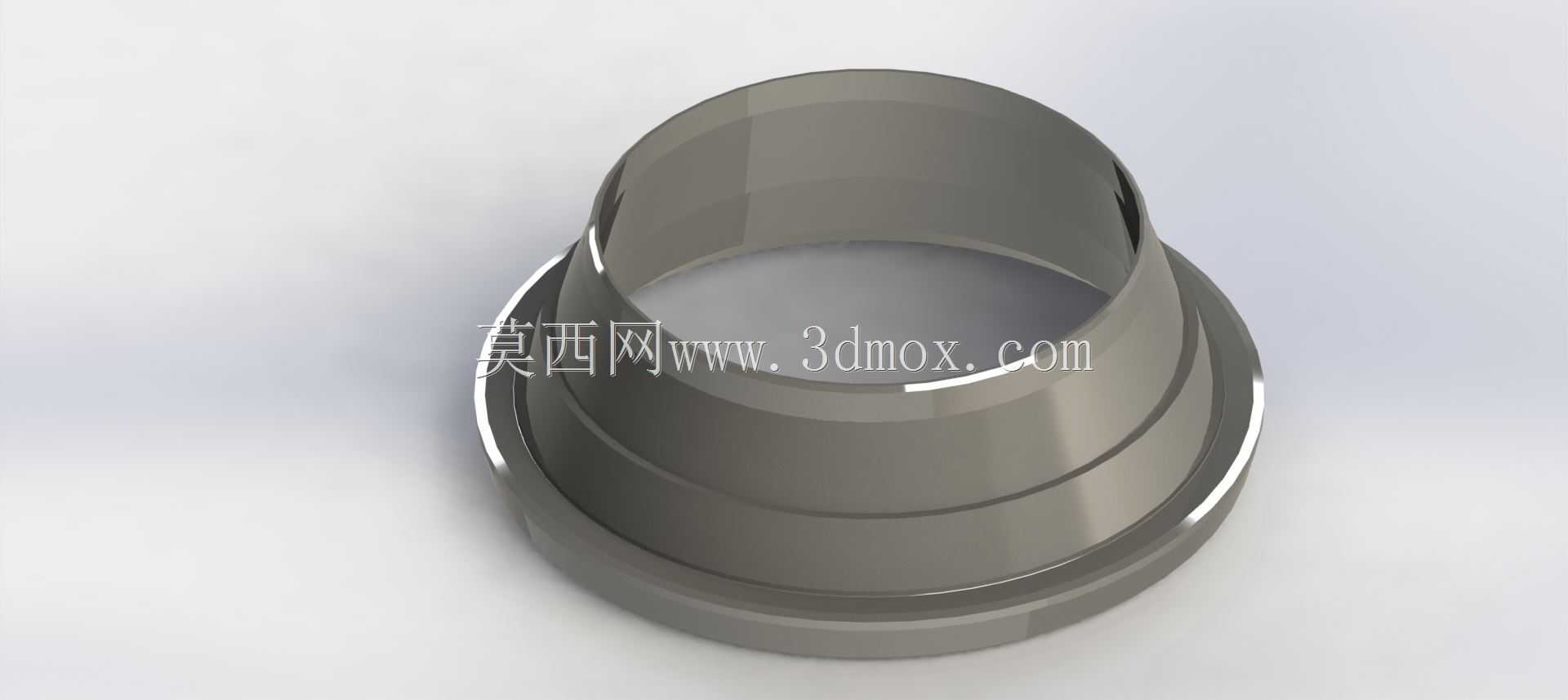

　　在现场混凝土浇筑作业环节，尤其是狭小空间、异形构件的注浆作业中，常规直筒导流管很容易出现浆料挂壁、流速不均、对接漏浆的问题，这个锥形接口的设计初衷就是解决这类现场实操的痛点。从结构来看，整体采用阶梯式锥面过渡，上端小口径段用来对接不同管径的输送软管，外壁的多道环形凸台不是装饰结构，是用来卡紧软管喉箍的定位结构，作业时喉箍卡在凸台形成的凹槽内，即使输送泵压出现波动，软管也不会因为反冲力滑脱，能避免高压喷浆的安全隐患。下端大直径法兰边是安装贴合面，这个面的平面度在建模时做了严格的公差约束，贴合面边缘做了R0.8的圆角过渡，既可以避免安装时割伤密封垫，也能减少浆料残留干结后的清理难度。

　　设计时没有采用等壁厚的锥筒结构，而是根据不同位置的受力做了壁厚梯度调整：上端对接段因为要承受软管插拔的径向力、喉箍的锁紧力，壁厚比中段锥面厚2mm，避免长期使用出现端口变形；中段锥面是浆料导流的核心区域，内壁做了镜面级的顺滑过渡，没有任何台阶、棱角，混凝土浆料流过时不会出现挂料滞留，哪怕是添加了粗骨料的大坍落度混凝土，也能顺着锥面顺畅滑落，不会因为局部滞留造成堵管。下端法兰边的厚度根据接口通径做了匹配，800N规格的这个接口，法兰边厚度足够承受浇筑时的轴向冲击力，当泵管突然启停产生水锤效应时，法兰边不会因为瞬间冲击出现翘曲变形，保证和浇筑模板或者预埋接口的贴合密封性。

　　从安装边界来看，这个接口的轴向总高度控制在适配常规浇筑工位的操作空间范围内，最大外径处的法兰边预留了均匀的螺栓过孔位置，不管是和预埋套筒对接，还是和模板上的预留孔配合，都不需要额外做扩孔、切割修改。锥面的锥度经过反复校核，既保证了浆料的下滑流速合理，不会因为锥度过大造成浆料飞溅，也不会因为锥度过小导致浆料流速过慢影响浇筑效率。在实际应用场景里，这个接口除了用在常规的土建混凝土浇筑作业，还可以适配灌浆料、自流平砂浆的输送作业，多道环形凸台的设计可以兼容3种不同管径的输送软管，现场作业时不需要准备多个转接头，减少了配件携带量和更换时间。

　　建模过程中对所有过渡圆角都做了应力集中校核，尤其是锥面和法兰边的衔接位置，采用大圆角平滑过渡，避免长期受交变载荷出现焊缝开裂或者结构断裂的问题。内壁的锥面直线度公差控制在合理范围，不会出现局部鼓包或者凹陷，保证浆料流动时的流态稳定，不会因为内壁形状突变产生涡流，造成骨料离析影响浇筑后的混凝土强度。接口的上端端口做了外翻的小卷边，一方面是增加端口的结构强度，避免软管插拔时把端口撑裂，另一方面卷边的圆弧面可以减少对软管内壁的磨损，延长输送软管的使用寿命。

　　很多现场作业人员之前会用薄铁皮自制锥形导流口，那种自制件不仅壁厚薄容易变形，而且表面粗糙很容易挂料，每次用完清理都要花费大量时间，还容易因为对接不牢漏浆造成材料浪费。这个标准化设计的锥形接口，所有尺寸都经过现场实操验证，安装时只需要把法兰边对准固定位置，用卡扣或者螺栓压紧，上端套上输送软管锁紧喉箍就可以投入使用，作业完成后只需要用高压水枪冲洗内壁，残留的浆料很容易就能冲掉，不会出现干结后堵塞的情况。针对不同的浇筑压力场景，这个结构的壁厚设计留了足够的安全余量，即使在高层浇筑的高压输送工况下，也不会出现鼓胀、开裂的问题，适配绝大多数中小型混凝土浇筑、灌浆作业的使用需求。
