圆锥破碎机用轧臼壁破碎腔体结构

　　在矿山砂石骨料生产、金属矿选厂中碎细碎工段、建筑固废资源化处理的破碎产线里，圆锥破碎机的核心破碎腔体部件直接决定了整线的出料粒型、生产效率与易损件更换周期，本次拆解的锥形破碎腔体结构，就是圆锥破定锥侧的核心耐磨工作部件。从实际工况适配来看，这类锥形腔体部件安装在圆锥破碎机的调整套内侧，和动锥侧的破碎壁共同构成环形的破碎腔，当动锥在偏心套带动下做旋摆运动时，进入腔体的物料会在两个耐磨件的间隙中受到持续的挤压、弯折、碾磨作用，最终被破碎到符合排料口尺寸的粒度后从腔体下部排出。

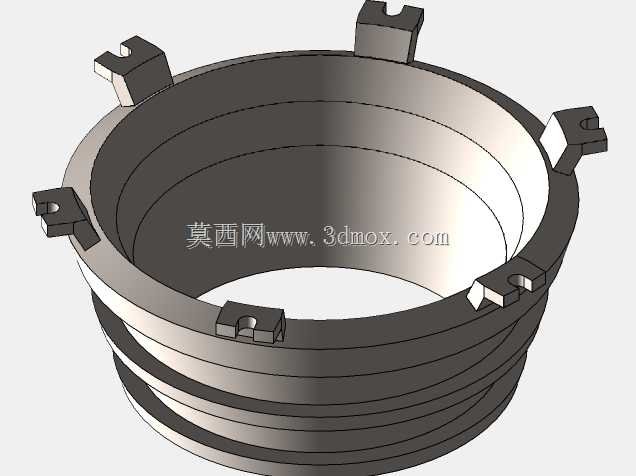

　　从结构设计逻辑来看，该部件整体采用上宽下窄的截锥形腔体构型，上部沿周向均匀分布的凸耳结构是安装定位的核心接口，这类凸耳的尺寸公差需要和调整套内侧的卡槽严格匹配，既要保证安装时能够顺利卡入定位槽，也要控制配合间隙在合理范围，避免设备运行过程中因冲击载荷出现部件窜动、偏磨的问题。凸耳沿周向的等分度误差是加工时的重点管控项，若等分偏差超过0.5mm，安装后会出现腔体不同位置和动锥的间隙不均，运行时局部受力过载，不仅会加剧局部磨损，还可能引发设备异常振动。腔体外侧的多道环形凸筋结构，一方面是为了增强部件自身的结构刚度，承受破碎作业时数百吨的挤压力而不出现形变，另一方面也可以作为安装时的定位基准，配合调整套的锁紧结构实现腔体的轴向固定，防止破碎作业中物料冲击导致部件下移。

　　从腔体内部型线设计来看，内表面的锥角变化是经过多轮工况验证的，上部进料段采用较大的锥角，能够保证大块物料顺利进入破碎腔，不会在进料口出现卡堵、架料的问题；中部破碎段采用渐变的曲线锥面，能够让物料在下落过程中受到多次挤压破碎，减少片状针状物料的产生，提升成品骨料的立方占比；下部平行段是控制出料粒度的核心区域，这段的长度和间隙直接决定了最终出料的最大粒径，平行段过长会导致设备处理能力下降、过粉碎现象加剧，过短则会出现出料粒度超标、粒型不合格的问题，设计时需要结合设备的处理能力、目标出料粒度做匹配调整。

　　从安装边界尺寸来看，这类锥形腔体部件的上端外径需要和调整套的内径采用间隙配合，配合公差一般控制在H8/f7区间，既保证安装时能够顺利吊装就位，也避免运行中出现径向晃动；下端的内径尺寸需要和下部的机架护板、排料通道尺寸匹配，保证破碎后的物料能够顺利排出，不会在腔体下部出现积料、磨蚀部件基体的问题。周向凸耳的厚度、卡槽宽度需要和调整套上的挂钩结构匹配，锁紧后要保证凸耳和挂钩的接触面贴合率不低于80%，避免局部接触应力过大导致凸耳断裂。

　　在实际选型适配中，不同的破碎工况需要匹配不同材质的该类部件，比如处理高硬度的花岗岩、玄武岩物料时，会选用高锰钢材质的腔体部件，利用其加工硬化的特性，在持续冲击下表面形成硬化层，提升耐磨性能；处理中低硬度的石灰石、建筑垃圾时，可选用中碳合金钢材质，在保证耐磨性的同时控制使用成本。另外腔体的型线也会根据破碎流程做调整，中碎段的腔体进料口尺寸更大，平行段更短，侧重处理能力；细碎段的腔体平行段更长，侧重出料粒度的均匀性。

　　建模过程中需要重点关注周向特征的阵列一致性，所有凸耳、环形筋的位置度公差要符合装配要求，内表面的曲面要保证光滑过渡，不能有明显的折线拐点，否则会导致物料在拐点处出现滞留，加剧局部磨损。同时要考虑铸造工艺的合理性，壁厚要尽量保持均匀，避免出现壁厚突变导致铸造时产生缩孔、裂纹等缺陷，凸耳和腔体主体的连接位置要做圆角过渡，减少应力集中，提升部件的抗冲击性能。在实际产线运维中，这类部件的磨损情况是日常巡检的重点，当腔体下部平行段的磨损量超过排料口设定尺寸的1/3时，就需要调整排料口间隙或者更换部件，避免出现出料粒度超标、动锥和定锥直接碰撞的设备事故。
