移动式枝桠切碎粉碎作业设备结构设计

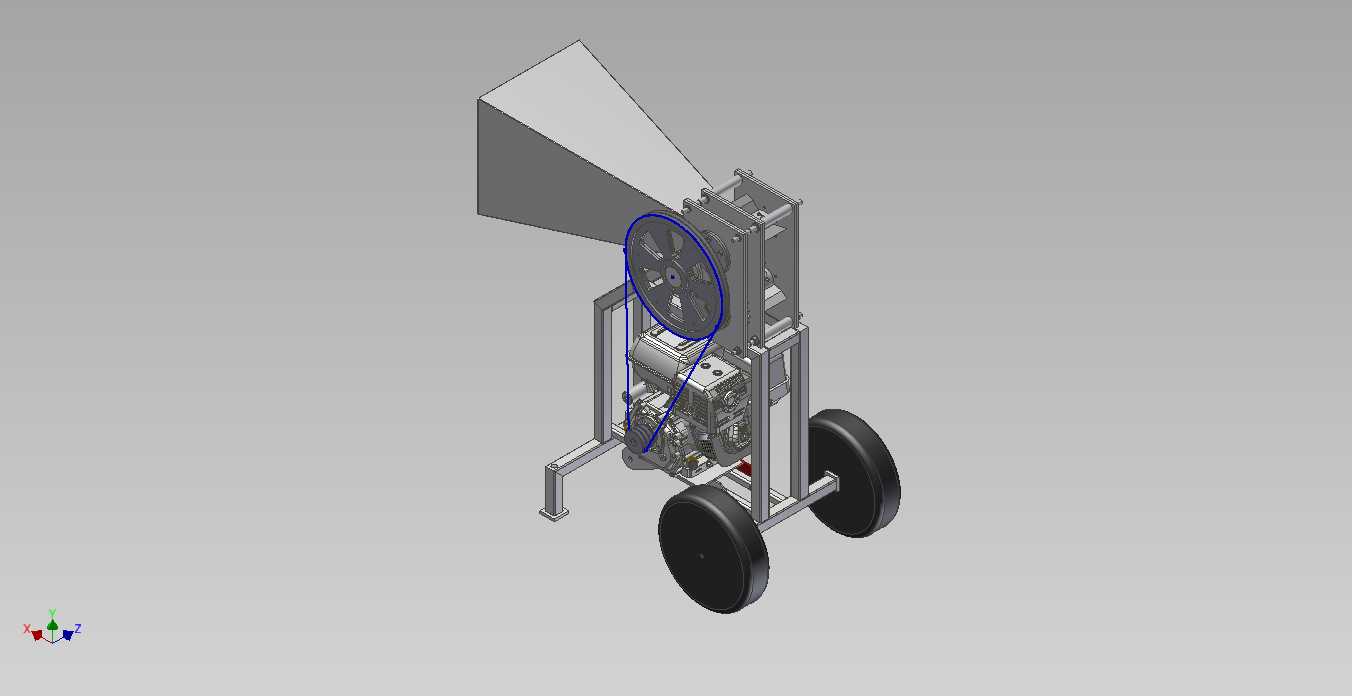

　　这款轮式移动碎木设备，主要面向林间抚育、果园残枝处理、市政绿化修剪废弃物处置场景设计，区别于固定式粉碎工位，整机依托双轮行走结构搭配可收放的支撑支腿，能在非硬化的林间土路、果园垄间、绿化作业带灵活转场，不需要额外吊装转运设备，单人即可完成短距离移位与作业点位固定。从结构布局来看，设备采用上料、粉碎、动力集成的一体化排布，上方敞口式锥形进料斗采用大倾角收口设计，进料口宽度适配直径10cm以内的枝桠、灌木条、修剪下的果树枝条进料，斗壁倾斜角度经过受力校核，枝条靠自重即可滑入粉碎腔，不需要额外设置强制喂料辊就能避免卡料，同时锥形结构能防止粉碎过程中碎屑从进料口飞溅，兼顾作业安全性。粉碎腔核心传动采用带轮传动结构，

　　动力单元与粉碎刀辊平行布置在机架中部，带轮外侧设置全包围防护壳，避免作业过程中枝条缠绕、杂物卷入传动部件，传动比匹配通用内燃动力输出特性，能保证刀辊在切削硬木枝桠时保持稳定扭矩，不会因为瞬时负载过大出现卡停。机架采用矩形钢管焊接成型，整体为框架式结构，行走轮轴直接固定在机架下部横梁上，轮距设置为80cm，适配林间常见作业通道宽度，不会因为轮距过宽刮蹭树干，也不会因为轮距过窄导致转场时侧翻；前部的支撑支腿采用可插拔式结构，作业时放下支腿配合后轮形成三点支撑，能抵消粉碎作业时的振动，保证整机稳定性，转场时将支腿向上插销固定，即可依托后轮拖行移动。设备的动力舱采用开放式布局，没有设置全封闭外罩，一方面是考虑到林间作业时散热需求，

　　避免长时间高负载作业动力单元过热，另一方面也方便日常作业前的点检、火花塞更换、空滤清理等维护操作，不需要拆解大量外罩件就能完成常规保养。出料方向设置在设备侧下方，粉碎后的木屑直接从出料口落到地面，可直接作为林地覆盖物、果园有机肥原料，不需要额外接料装置就能完成出料，减少配套辅具需求。从设计思路上，这款设备没有追求过高的粉碎效率，而是优先考虑野外无电源场景的适配性、复杂地形的通过性、低维护成本，所有结构件都采用通用标准型材加工，没有定制异形铸件，哪怕是在偏远林区作业，出现结构件损坏也能就近采购型材焊接修复，不会因为特殊配件缺失导致设备长期停用。安装边界方面，整机作业状态下的占地长度约1.6m，宽度约0.9m，高度约1.5m，

　　不需要专门硬化作业场地，只要是平整的硬土地、草地就能放置作业，进料斗最高点距离地面1.4m，作业人员站在地面就能完成枝条喂入，不需要登高操作，符合林业作业的人机工程要求。刀辊部分采用铰接式甩刀结构，遇到硬木节、小石块等硬物时，甩刀可自动回缩避让，避免崩刀，相比固定式切刀的结构，耐用性更强，也减少了作业过程中的刀具损坏概率。整机的重心经过配平设计，满油状态下重心落在轮轴前方10cm位置，拖行时不会出现翘头，作业时放下支腿后重心落在三点支撑的中心区域，哪怕是喂入较重的粗枝桠，也不会出现整机倾翻的风险。
