欧式雕花实木家具支撑脚结构设计

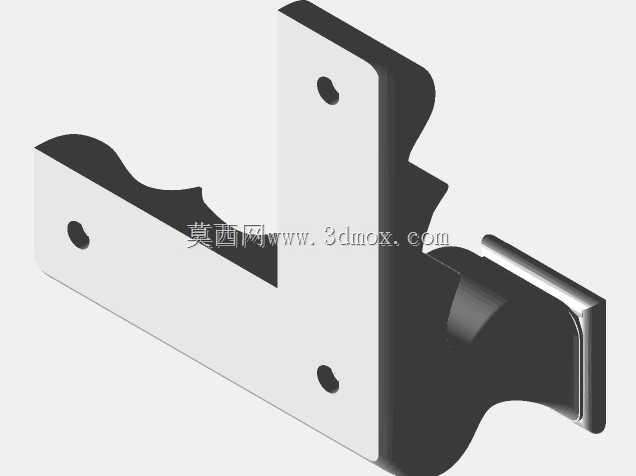

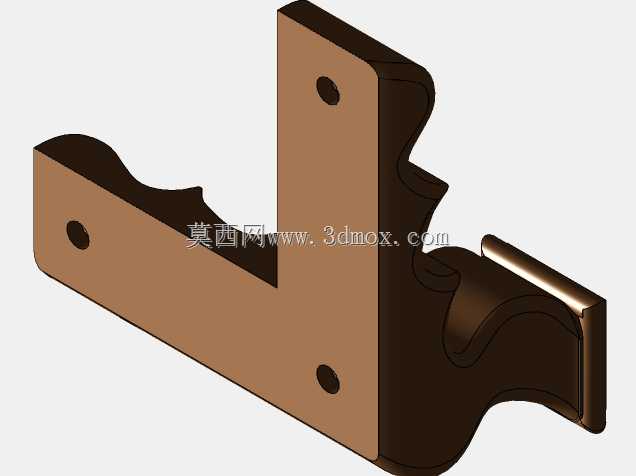

　　做家具结构设计快十二年，经手的柜类支撑件少说也有几百款，这次做的这款L型雕花柜脚，最初是对接南方一个实木定制家具厂的需求，他们做新中式和简欧混搭的卧房、客厅柜类，之前用的直脚款要么支撑稳定性不足，要么外露安装孔影响外观，客户提了三次整改需求才敲定这个结构方案。先从安装边界说，这款支脚的安装面做了L型的贴合结构，两个互相垂直的安装翼面上各预留了三个8毫米的沉头安装孔，孔位的中心距是严格按照18毫米厚实木侧板、25毫米厚底板的常规柜类板材模数来定的，安装时不需要额外在板材上打定位沉孔，用常规的M8自攻螺丝就能直接固定，沉头孔的深度刚好能把螺丝帽完全埋入支脚本体，安装完成后表面没有凸起，不会刮蹭地板或者放置在柜边的物品。

　　很多刚入行的设计师做柜脚容易忽略受力点的分布，这款支脚特意把受力承载的立柱部分做了内收的弧线造型，不是直上直下的方柱结构，一方面是外观上的雕花造型需求，另一方面是把垂直受力的传导路径做了优化，从安装面的受力点到落地底座的受力面，力的传导是顺着弧线均匀分散的，不会在转角位置出现应力集中，之前做过有限元分析，单脚垂直静载荷达到120公斤的时候，转角位置的最大应力才12MPa，远低于常用硬木的许用应力值，就算是装满衣物的大衣柜、放满餐具的餐边柜，四个脚均匀受力的情况下完全不会出现开裂、变形的问题。落地的底座部分做了外扩的方形收边，比立柱部分宽出15毫米，这个设计是为了增大和地面的接触面积，就算是铺了实木地板或者软质PVC地垫的空间，

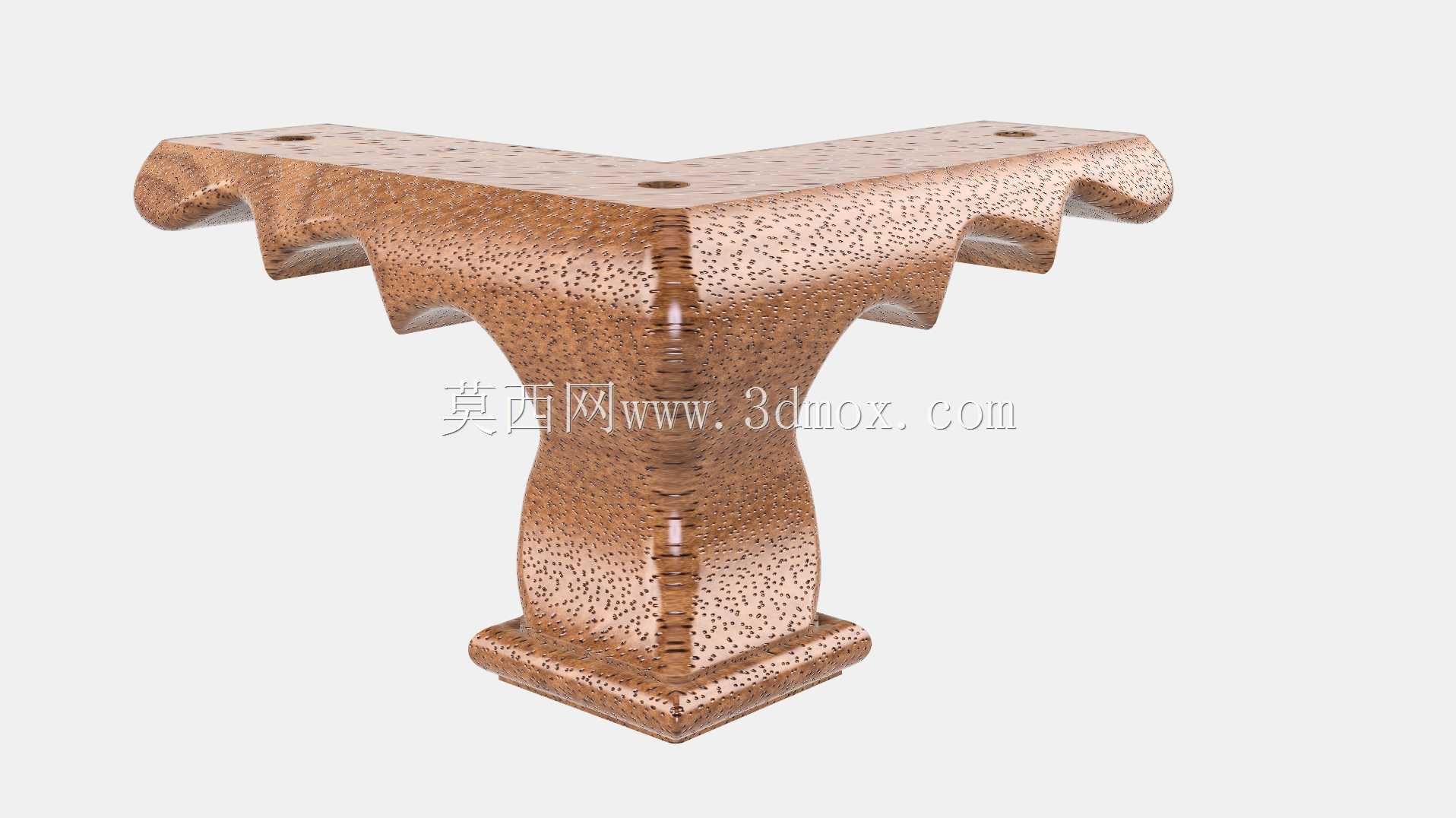

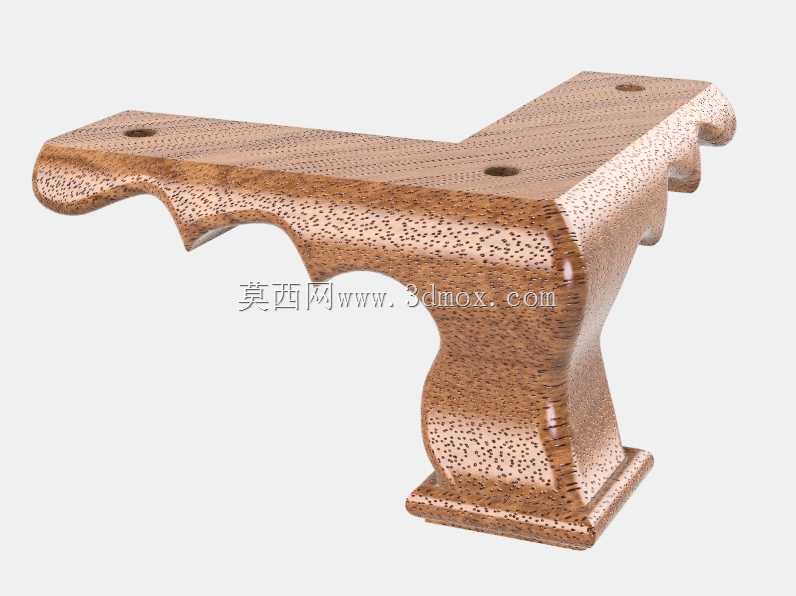

　　也不会因为局部压强过大压出凹痕，底座的下表面还预留了1毫米深的凹槽，可以粘贴防滑静音的毛毡垫，避免移动柜体的时候刮花地面，也能减少开关柜门时产生的共振异响。外形上的雕花造型不是单纯为了好看，安装翼边缘的波浪形卷边，是把安装孔的位置刚好藏在卷边的凹陷位置，从正面和侧面看过去，完全看不到安装孔的痕迹，比那种外露螺丝的直脚款美观度提升很多，立柱部分的S型曲线是参考了传统欧式家具的虎脚造型做的简化，没有做太复杂的镂空雕花，一方面是减少实木加工时的崩边风险，另一方面也避免镂空位置积灰，日常打理的时候用抹布一擦就能清洁到位，不会留卫生死角。实际应用场景里，这款支脚不只是能用在衣柜上，抽屉柜、床头柜、餐边柜甚至是实木茶几的边角位置都能通用，

　　L型的结构刚好卡在柜体的外角位置，比单独装在侧板或者底板上的直脚定位更方便，安装的时候不需要额外做定位治具，工人把支脚卡在柜体外角，对准孔位直接拧螺丝就行，单脚的安装时间比普通直脚能省一半，批量生产的时候能有效提升装配效率。之前给客户打样的时候，特意做了三组不同木材的测试样，用橡胶木、白蜡木、胡桃木分别加工，不管是密度高的胡桃木还是质地稍软的橡胶木，这个结构的加工良率都能达到98%以上，因为所有的曲面都是顺滑过渡，没有尖锐的内角，CNC加工的时候不需要换太小的铣刀，用常规的R3圆角刀就能走完所有加工路径，加工一个支脚的机加工时间不到八分钟，比复杂的雕花脚加工成本低近四成，客户拿到样之后直接就定了批量生产的订单，现在已经用在他们三个系列的柜类产品上，市场反馈的返修率不到千分之二，比之前用的直脚款返修率降了九成多。做这类家具支撑件，最核心的不是外观做的多花哨，而是要平衡好外观、受力、安装、加工这几个维度的需求，不能为了造型牺牲结构强度，也不能为了强度做的笨重难看，这款支脚的所有尺寸都是经过反复调整的，安装翼的厚度是22毫米，既保证了螺丝拧入的时候有足够的咬合深度，又不会因为太厚显得笨重，立柱最细的位置直径也有35毫米，完全能满足日常家用柜类的承重需求，落地底座的厚度是12毫米，和地面接触的时候不会因为太薄出现翘边的问题。
