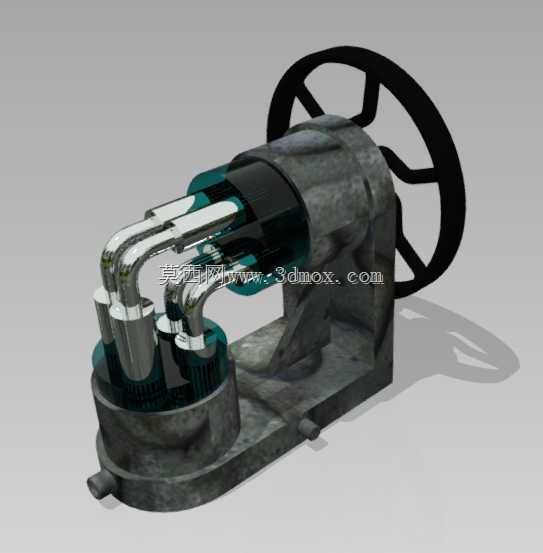

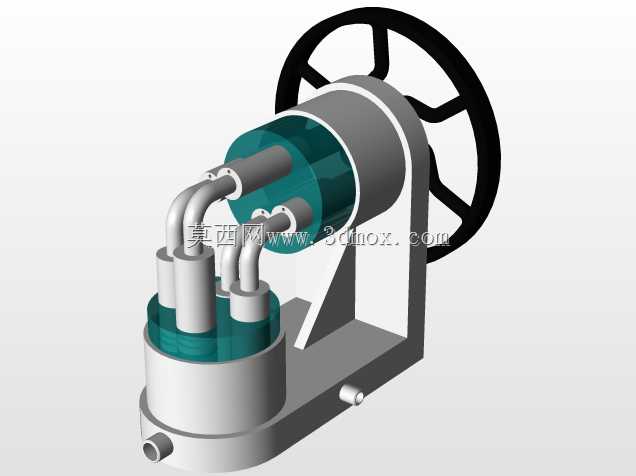

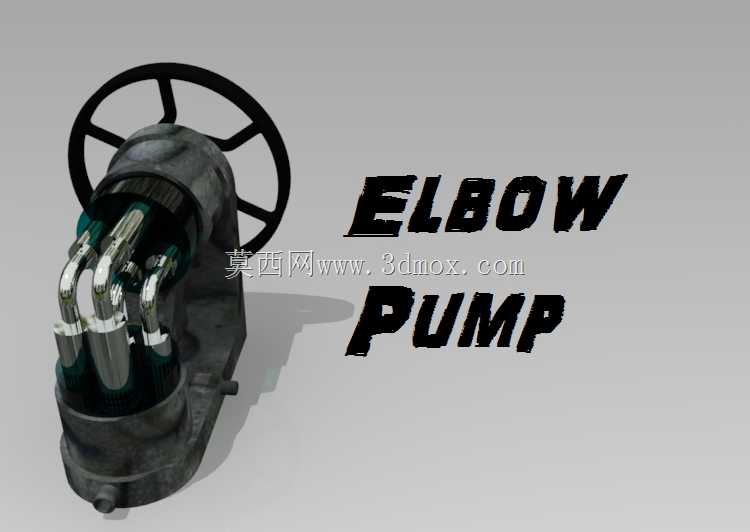

工业级弯头泵结构三维设计展示

　　在流体输送管路系统的现场作业场景里，弯头泵常被用于小流量、需精准调控的管路支路中，尤其适配安装空间局促、管路存在直角转向的工位，无需额外加装弯头转接头件，就能直接完成管路转向与流体输送的双重功能，减少管路接头数量的同时，也降低了管路泄漏的风险点。从实际使用场景来看，这类泵体多应用在实验室流体管路、小型化工试验线、设备冷却支路等对流量调节精度有要求、输送压力不高的工况中，顶部的手轮结构直接与内部阀芯调节机构联动，操作人员无需额外工具，徒手转动手轮就能完成开度调节，从全闭到全开的行程对应手轮转动圈数经过合理匹配，调节过程阻尼均匀，不会出现卡顿或者开度跳变的问题，能精准控制管路内的流体流量。

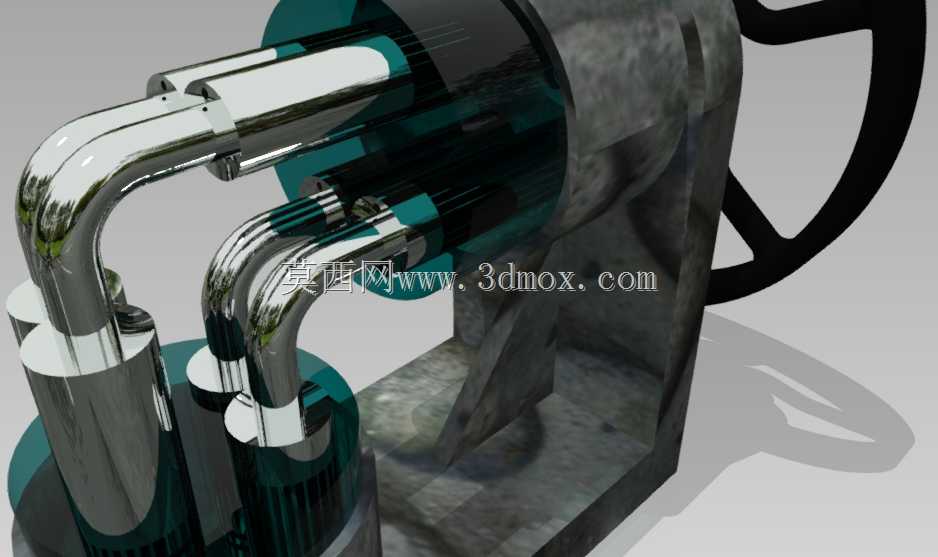

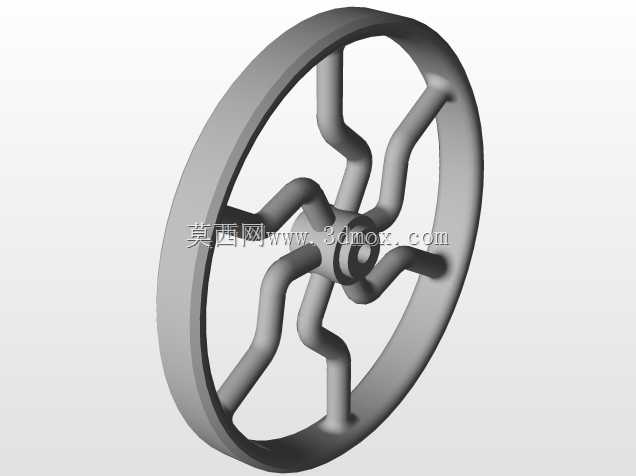

　　从结构设计思路来看，这款弯头泵采用一体化弯式流道壳体设计，壳体的流道转弯处做了大圆弧过渡处理，避免直角流道带来的流体紊流与局部阻力损失，流道内壁的粗糙度控制在较低水平，减少流体输送过程中的沿程阻力，也能降低含微小颗粒流体在流道内的沉积概率。手轮采用辐条式结构，在保证操作握持强度的前提下尽可能降低自身重量，手轮与阀杆的连接位置设置了防松定位结构，长期反复操作也不会出现手轮松动偏移的问题。泵体的进出接口采用同轴度较高的连接基准面，能适配标准工业管路的法兰或者螺纹连接，安装时不需要额外调整管路角度，直接对接就能完成密封装配。

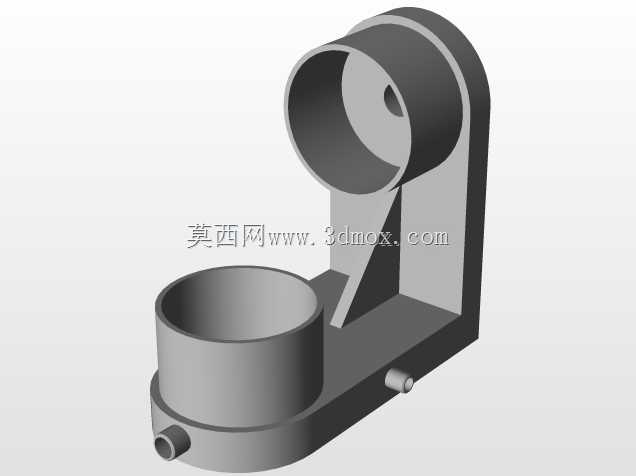

　　在安装边界方面，这款弯头泵的整体外形轮廓充分考虑了狭小空间的安装需求，手轮的最大回转半径经过优化，安装后操作手轮时不会与周边的管路、支架发生干涉，泵体底部设置了安装定位凸台，可通过支架直接固定在设备基座或者墙面支架上，固定点的受力经过校核，能承受管路运行时的流体冲击与振动，不会出现固定松动的问题。内部的密封组件采用模块化设计，当密封件出现磨损需要维护时，不需要将整个泵体从管路上拆下，只需要拆开上端的压盖就能完成密封件的更换，大幅降低现场维护的工作量与停机时间。

　　从功能特性上看，这款泵体的过流部件材质适配常规水基流体、低腐蚀性化工流体的输送需求，内部的阀芯与流道配合间隙控制合理，关闭状态下的密封性能满足低压管路的截止要求，不会出现内漏问题。手轮的操作力矩经过匹配，即使是管路带压状态下，操作人员也能轻松完成开度调节，不需要借助加力杆等辅助工具。泵体的整体结构没有多余的外露突出部件，安装后整体整洁，不容易积灰，适配工业现场的日常清洁与维护需求。在建模过程中，所有的配合面都按照实际加工公差进行了预留，装配关系完全还原实际产品的装配逻辑，各个部件之间不存在干涉问题，可直接用于虚拟装配验证、工况模拟演示，也能作为相关泵类产品设计的参考原型，帮助设计人员快速理解弯头类泵体的结构布局与设计要点，缩短同类产品的开发周期。
