双缸式斯特林动力装置结构设计

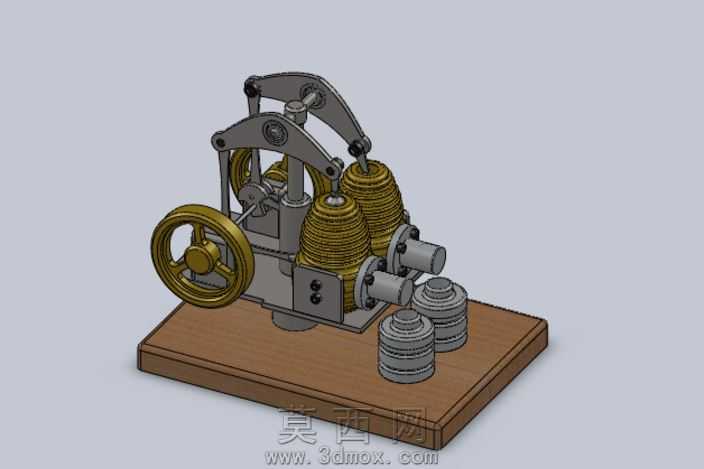

本作品为双缸结构斯特林发动机的三维建模设计成果，建模过程中对整套动力装置的各组成部件进行了精细化的参数化构建。首先针对核心的热置换气缸与动力气缸部分，按照真实斯特林循环的工作逻辑还原了缸体的阶梯式散热鳍片结构，每一层鳍片的厚度、间距都经过尺寸校准，既还原了实物的散热结构特征，也保证了后续装配时各部件的位置精度。传动连杆机构部分，建模时严格匹配曲柄的回转半径与连杆的长度比例，对摇臂铰接处的销轴、轴承配合位都做了公差预留，确保整套传动结构在虚拟装配后可以实现无干涉的连贯运动，还原斯特林发动机通过冷热温差驱动活塞往复、再通过曲柄连杆转化为旋转动力的完整运动逻辑。材质渲染阶段，针对不同部件的物理属性做了区分设置：底座采用实木纹理材质，还原木质基座的温润质感；气缸散热鳍片、飞轮、传动销轴采用黄铜金属材质，调整金属粗糙度与反射参数，还原铜质零件的复古金属光泽；机架、连接法兰部分采用哑光钢材材质，模拟普通结构钢的磨砂表面质感；紧固件部分做了发黑处理的材质效果，区分不同零件的工艺特征。设计过程中重点优化了双缸的相位差布局，两个气缸的曲柄夹角经过调整，使得动力输出更加平稳，减少单缸斯特林发动机的动力死点问题，同时对飞轮的配重结构做了适配性调整，保证整套装置运转时的惯性匹配。整体模型完整还原了双缸斯特林发动机的全部结构细节，从外部的散热结构、传动飞轮，到内部的活塞配合、铰接点位都做了完整呈现，既可以作为机械原理教学的展示模型，也可用于后续的3D打印实物制作验证，直观展示外燃式热能动力装置的工作原理与结构组成。
