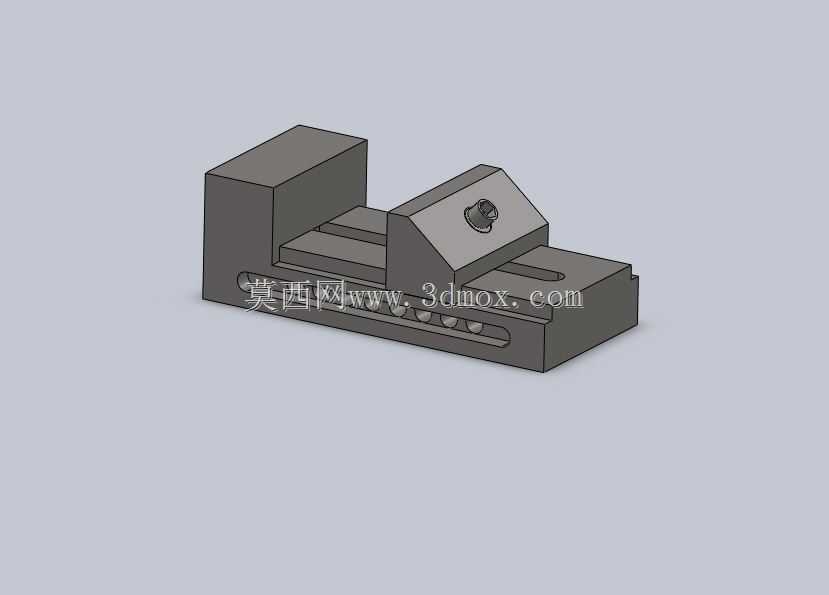

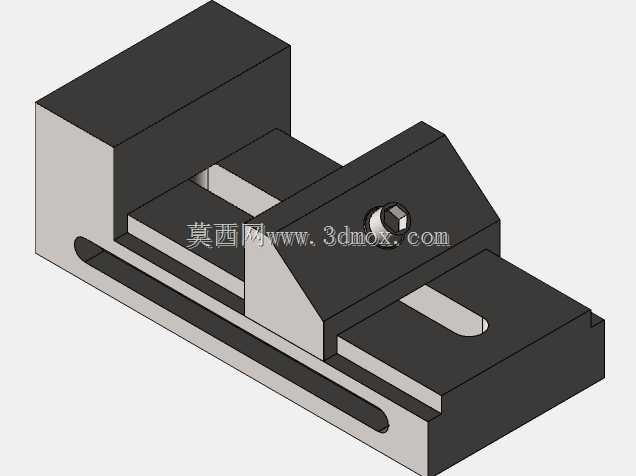

精密无螺纹快调式机用台钳结构设计

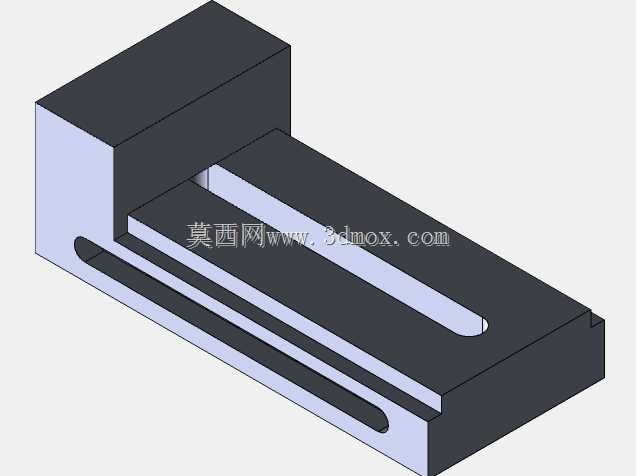

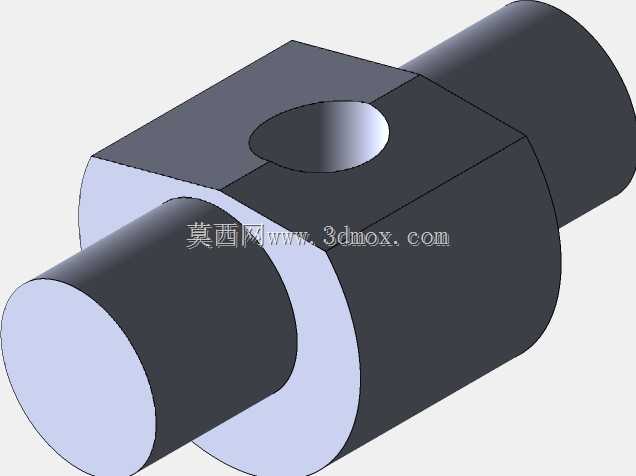

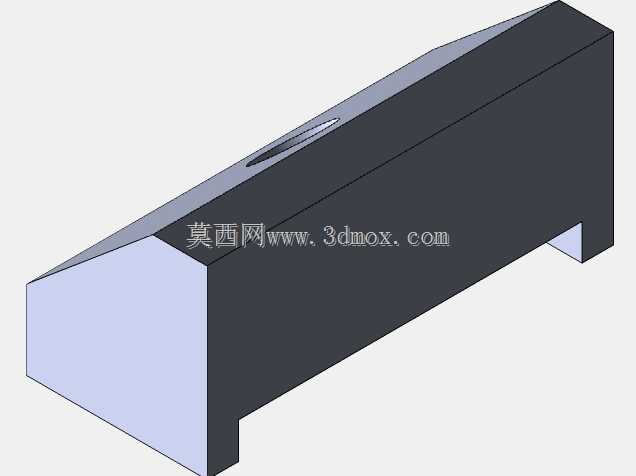

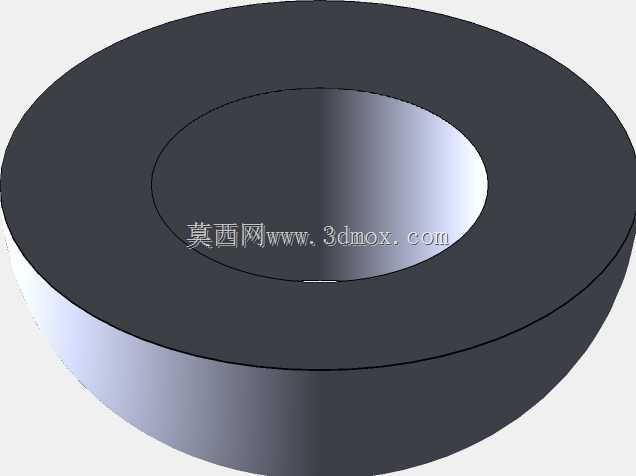

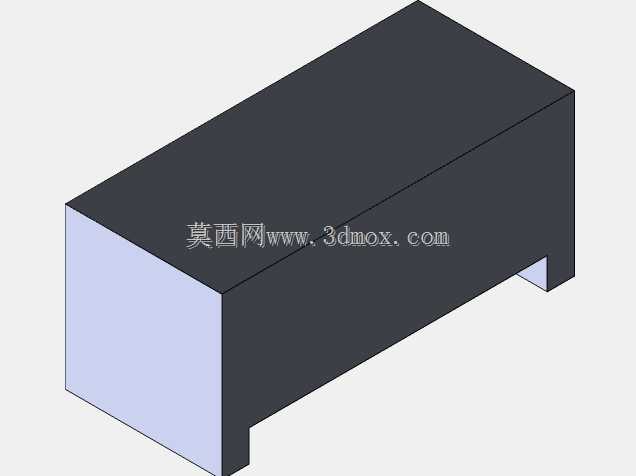

这款无螺纹台钳的设计初衷，是解决普通丝杠虎钳在小批量多工序装夹时，反复旋拧丝杠行程过长、调位效率低的痛点，在精密零件铣削、磨削、线切割工序的装夹场景中适配性极强。从结构逻辑来看，它摒弃了传统虎钳贯穿钳身的传动丝杠结构，活动钳身底部与钳身导轨槽之间设置了等距排布的钢珠卡位结构，配合活动钳身上的偏心锁紧旋钮，实现大范围内的快速滑移定位，不需要逐圈旋动丝杠进退，只需要按下解锁拨块就能推动活动钳身快速靠近工件，扳动偏心旋钮即可完成锁紧，装夹行程内的调位时间相比传统丝杠虎钳能缩短六成以上，尤其适合频繁更换不同尺寸工件的机加工工位。钳身整体采用高刚性一体式矩形截面设计，固定钳身与底座导轨为一体化铣削成型，没有额外拼接结构，避免了装配间隙带来的装夹翘曲问题，导轨槽采用燕尾式导向结构，配合研磨级的配合面，活动钳身滑移全程的直线度公差控制在0.02mm以内，锁紧后钳口的平行度偏差不超过0.015mm/100mm，能够满足精密零件加工的装夹精度要求。从安装边界来看，钳身底座预留了标准的T型槽安装沉孔，孔位间距适配常见的铣床、磨床工作台T型槽规格，不需要额外制作过渡连接板就能直接固定在设备工作台上；钳口采用可更换式平钳口设计，钳口板通过内六角螺钉固定在钳身上，磨损后可以快速更换，也可以根据加工需求更换为V型钳口装夹轴类零件。设计过程中特意优化了钳身的受力路径，锁紧时的夹紧力通过偏心轴直接传递到钳身底部的卡位钢珠上，力的传导路径没有悬臂结构，大夹紧力下不会出现活动钳身上翘的问题，钳身整体高度控制在常规机用虎钳的高度区间，不会额外增加刀具的伸出长度，避免加工振刀风险。日常使用中，这种无螺纹结构没有丝杠螺纹的积屑死角，清理维护更方便，加工产生的铁屑不会卡进螺纹缝隙造成传动卡顿，只需要定期给导轨接触面和卡位钢珠加注润滑脂就能长期保持顺畅的滑移手感，在模具加工、精密零件小批量生产、工装返修等场景下，能大幅降低装夹辅助时间，提升工位加工效率。
