航空发动机冲击波干扰器环形结构设计

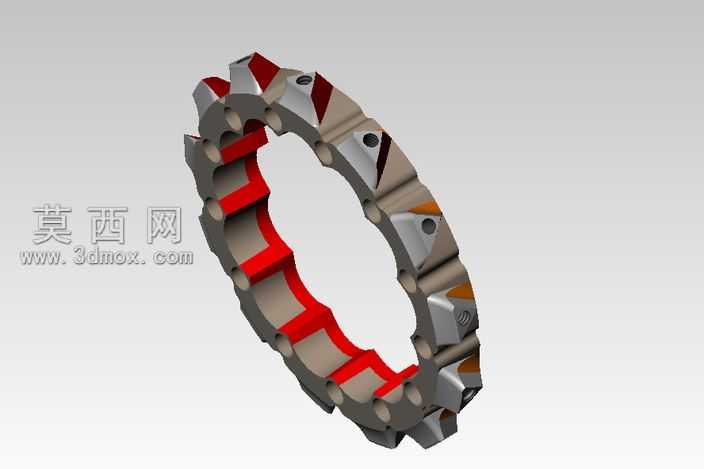

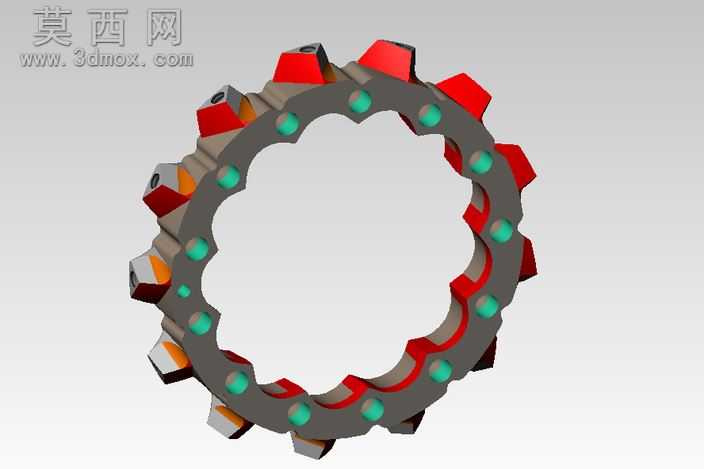

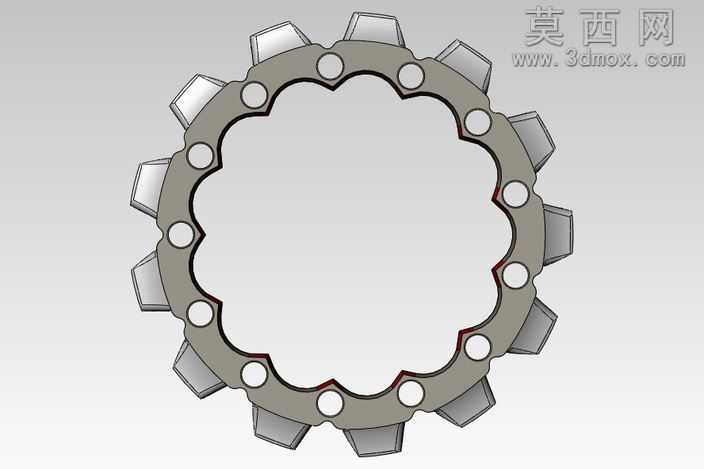

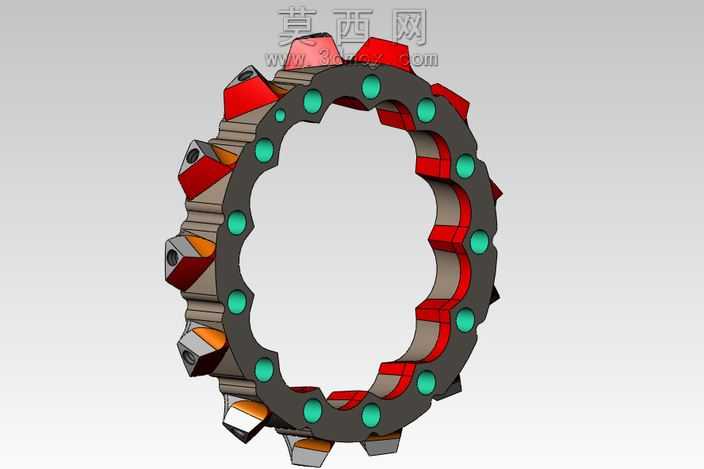

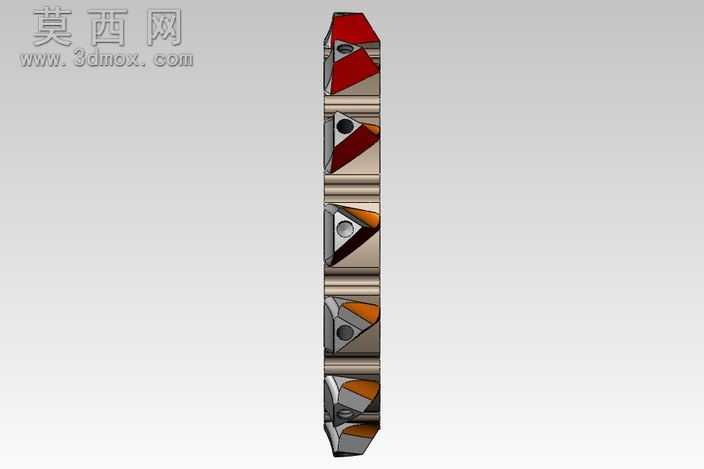

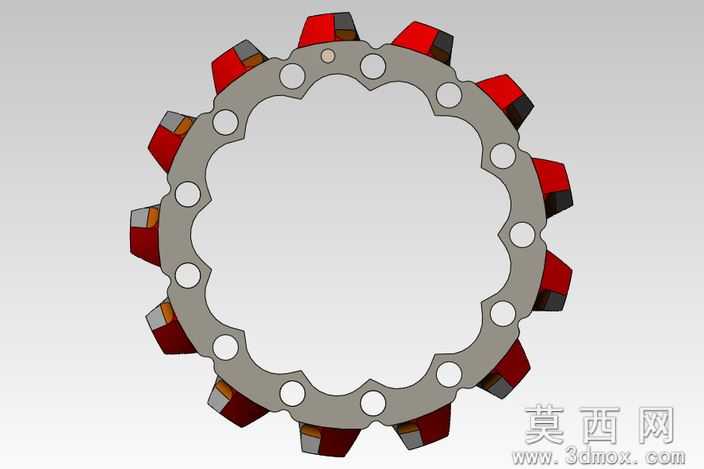

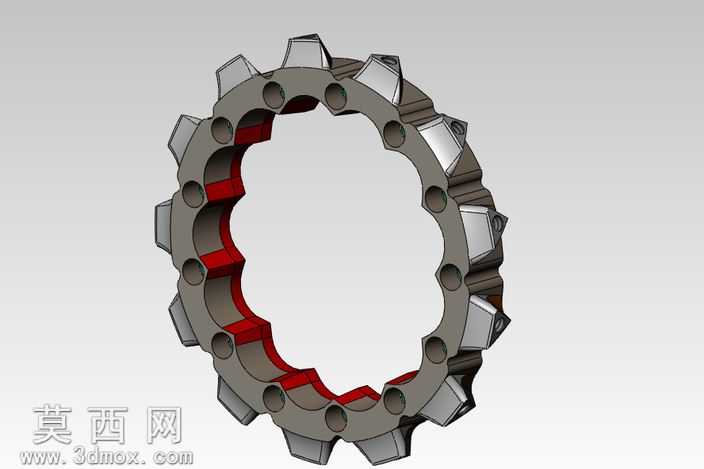

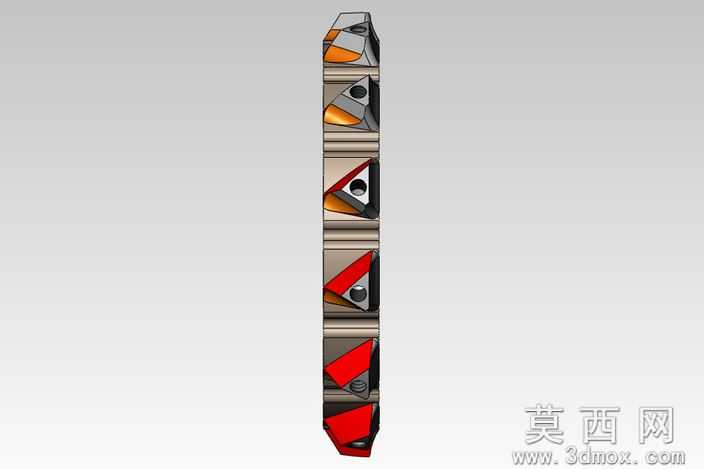

本作品为航空发动机配套的冲击波干扰器三维结构设计，整体采用环形对称布局，依托三维建模软件完成全参数化结构搭建，建模过程中严格遵循航空发动机部件的装配公差要求，对每一处齿状凸起、内嵌安装孔位都做了精准的尺寸约束，确保模型可直接导入工程软件做后续的仿真验证。渲染阶段采用多材质分层赋予方案，主体环形基座使用哑光深灰金属材质，还原高强度合金基材的磨砂质感，外侧周向均匀分布的凸起结构采用红、橙双色硬质合金材质区分功能区域，环形内侧等距排布的圆形嵌件使用亮青绿色耐磨陶瓷材质，通过材质色彩的差异清晰划分不同功能模块的结构边界，同时在渲染时添加了柔和的环境漫反射效果，让各部件的衔接缝隙、倒角过渡都得到清晰呈现，无视觉死角。结构设计上采用周向均布的多组扰流凸起构型，每一组凸起都做了多面斜切处理，可在发动机工作时对传入的冲击波形成多维度的折射、打散效果，削弱冲击波的轴向传导能量，环形基座内侧的等距圆孔为定位安装孔，可直接与发动机对应工位的定位销配合，实现快速装配定位，凸起结构与基座之间采用一体化衔接设计，避免分体装配带来的结构强度短板，同时在凸起的迎风面做了圆弧过渡处理，降低气流冲刷带来的阻力损耗。设计思路围绕航空发动机冲击波抑制的核心需求展开，摒弃了传统遮挡式的抗冲击结构，采用主动扰流分散能量的构型，在保证结构整体强度满足高温、高振动工况要求的前提下，尽可能降低部件自身重量，环形中空的构型也不会影响发动机内部的正常气流通路，所有结构细节都经过干涉校验，不存在装配冲突，可适配对应型号航空穗引擎的安装工位，为后续的工程化试制、性能仿真提供精准的三维数字模型支撑。
