Tronxy X5SA热端冷却风扇导风风管

　　在FDM熔融沉积成型3D打印作业中，热端冷却风道的设计直接决定了耗材挤出后的定型效率，尤其在打印PLA、PETG这类对冷却敏感度较高的耗材时，气流的导向精度、覆盖范围会直接影响悬垂面打印质量、层间粘结效果以及小特征成型精度。这款针对Tronxy X5SA机型设计的冷却风扇风管，核心作用是将轴流风扇输出的气流精准导向热端喷嘴周边的刚挤出耗材区域，避免气流无规则扩散造成的热端温度波动，同时保证刚挤出的熔融耗材能够快速冷却固化，减少打印件出现拉丝、垂坠、层纹粗糙的问题。

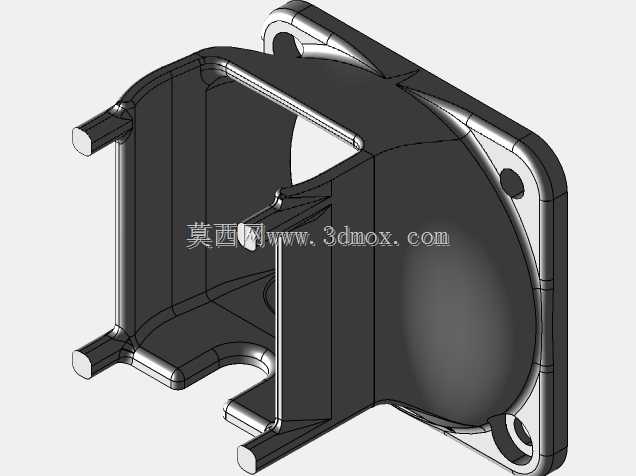

　　从结构设计来看，这款风管采用了半包围式的腔体结构，一侧适配标准40mm轴流风扇的安装法兰面，预留了对应的螺丝过孔位，安装时可直接与原有风扇支架对位，不需要额外修改打印机的原有安装点位。风管的出风端做了收窄导流设计，将风扇送出的大截面气流收拢后，以斜向角度对准喷嘴下方2-5mm的挤出区域，这个位置是熔融耗材刚离开喷嘴、尚未完全固化的核心区间，精准的气流覆盖可以在不干扰热端加热块正常温度的前提下，让耗材快速定型。风管上预留的两个安装固定点位，一个位于腔体下侧，采用螺丝直接锁附在热端的现有安装支架上，另一个采用贯穿式的固定结构，穿过热端组件的原有间隙实现限位，这种双点位固定的方式可以避免打印过程中喷头高速移动带来的风管晃动、移位问题，保证气流方向长期稳定不偏移。

　　在实际使用场景中，这款风管解决了原厂风道气流分散、部分角度冷却不足的问题，尤其是在打印带有大角度悬垂、薄壁结构、细小立柱的模型时，均匀的定向冷却可以让悬垂面在不加支撑的情况下也能获得较好的表面质量，减少支撑材料的使用量，降低后处理的工作量。风管的腔体内部做了平滑的导流弧面过渡，没有直角突变结构，可以减少气流在腔体内部的涡流损耗，让风扇输出的风压能够更高效地传递到出风端，同等风扇转速下的出风风速比原厂直角风道提升明显，即使在高速打印场景下，也能满足耗材快速冷却的需求。

　　考虑到3D打印热端周边的工作温度长期处于60-100℃区间，这款风管的结构壁厚做了均匀化设计，常规打印推荐使用PETG这类耐温性能优于PLA的材料制作，避免长期在高温环境下出现形变、软化的问题。风管的安装边界完全适配Tronxy X5SA的原有热端组件尺寸，安装后不会和打印平台、X轴运动导轨、自动调平传感器产生运动干涉，喷头移动到全行程任意位置时，风管都不会与其他部件发生碰撞，不需要对打印机的原有固件参数、运动行程做任何修改，直接替换原有风道即可投入使用。

　　从结构细节来看，风管的风扇安装面做了贴合风扇轮廓的止口设计，安装时可以快速对位，不需要反复调整位置，螺丝过孔的位置公差控制在合理范围内，普通M3螺丝可以顺利穿过完成锁附。出风端的开口形状经过反复调整，覆盖了喷嘴周边的环形区域，不管是X方向还是Y方向的移动打印，都能保证刚挤出的耗材处于气流覆盖范围内，不会出现某一方向冷却不足导致的打印件侧面质量不均的问题。腔体内部的导流结构将气流分成多股均匀的细流，避免单股直吹造成的耗材局部冷却过快、层间粘结力下降的问题，在保证冷却效率的同时，兼顾了层间粘结强度，减少打印件出现分层开裂的风险。
