浴室暖气片专用悬挂置物挂钩结构设计

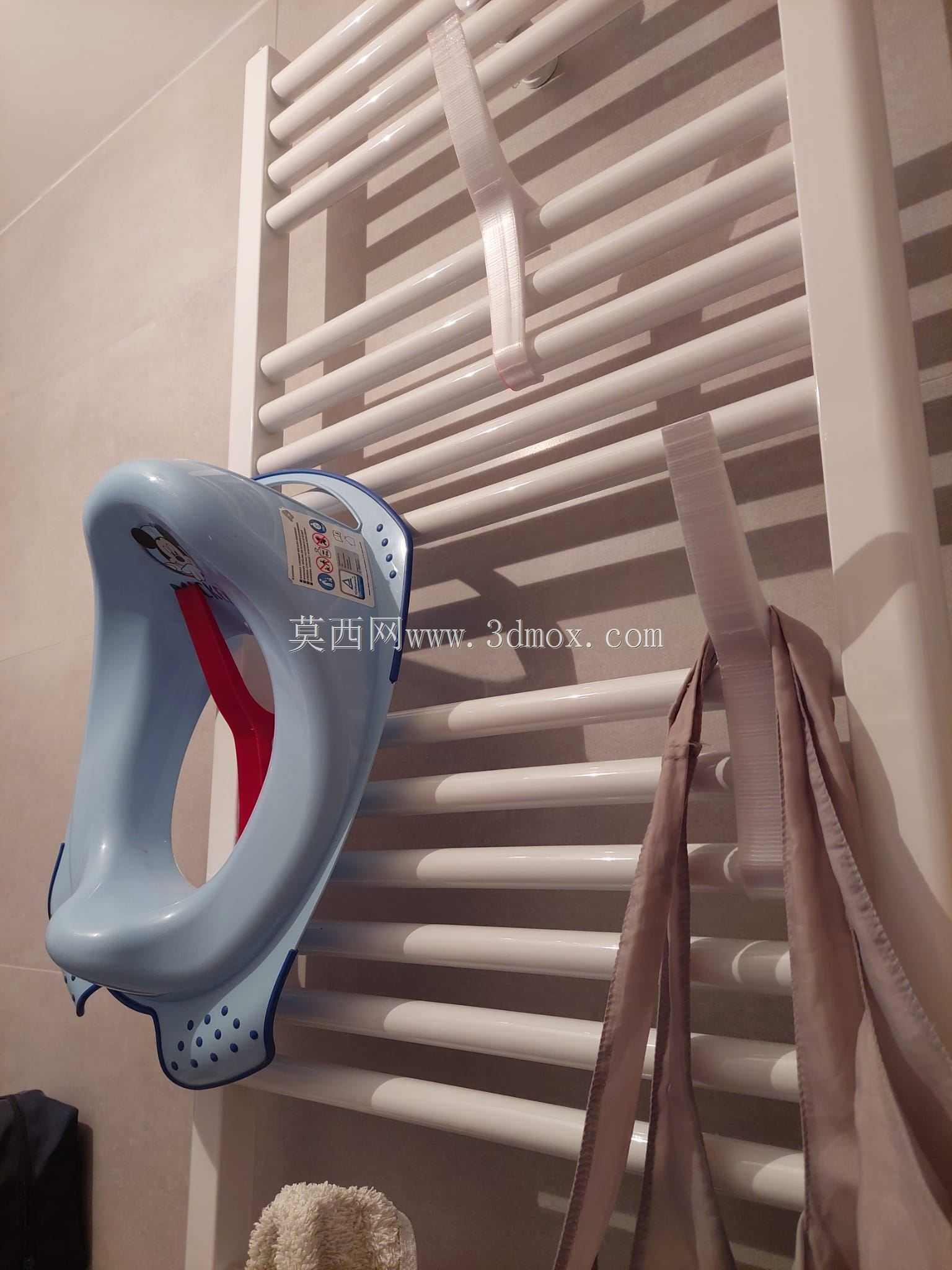

　　在民用卫浴场景的采暖配套构件设计中，浴室散热器挂钩是兼顾采暖设备周边空间利用与气流组织合理性的小型五金构件，这类构件的设计往往容易被忽略，但实际使用中对卫浴空间的整洁度、采暖效率都有直接影响。很多家庭在浴室安装钢制或铝制柱式散热器后，会习惯性将毛巾、浴球、搓澡巾等洗浴用品搭在散热器顶部或柱体间隙，这种随意搭放的方式一方面会遮挡散热器的散热翅片与对流通道，导致热空气无法正常循环，降低浴室采暖效率，另一方面潮湿的织物长期直接接触高温散热器表面，容易加速织物老化，还可能因局部散热不畅导致散热器表面涂层鼓包脱落。这款挂钩的设计初衷，就是在不破坏散热器原有结构、不遮挡主要散热面的前提下，拓展浴室散热器周边的临时置物悬挂能力。

　　从结构设计逻辑来看，这款挂钩采用一体化弯折成型的结构，没有额外的拼接焊点或活动连接件，整体为等厚度金属板材冲压弯折制成，上部的卡勾结构完全匹配常规柱式浴室散热器的柱体上沿轮廓，卡合深度经过反复校核，既不会因为卡入过浅导致挂重后滑脱，也不会因为卡入过深挤压散热器表面的喷塑层造成涂层损伤。挂钩的主体承力段做了向内收的弧线过渡，而非直上直下的直板结构，这个弧度设计有两个工程层面的考量：一是让悬挂的物品与散热器柱体表面保持15-20mm的间隙，避免织物直接贴附在散热器表面堵塞散热孔隙，保证散热器周围的冷空气可以从下部进入、热空气从上部与侧面间隙正常流出，维持散热器的对流换热效率；二是弧线形的承力结构相比直板结构的应力分布更均匀，当悬挂重物时，弯折处的应力集中系数比直角弯折结构低40%左右，长期承重不容易出现金属疲劳断裂。

　　下部的承托勾采用上翘式的圆弧收口设计，收口角度控制在12度左右，这个角度既可以保证悬挂的毛巾、浴球挂带不会轻易从勾端滑落，又不会因为上翘角度过大导致取放物品时勾住织物纤维造成拉扯损坏。挂钩的整体安装边界完全适配市面上主流的50mm、60mm中心距的柱式浴室散热器，上部卡勾的开口宽度做了2mm的适配余量，可以兼容不同壁厚的散热器柱体上沿，不需要额外打孔、不需要使用胶粘或螺丝固定，直接将上部卡勾卡在散热器柱体的上沿即可完成安装，拆卸也十分方便，用户可以根据实际使用需求随时调整挂钩的安装位置，不会在散热器表面留下安装痕迹。

　　从实际使用场景的适配性来看，这款挂钩的单钩额定承重设计为3kg，完全可以满足日常洗浴用品的悬挂需求，不管是湿毛巾、浴球、沐浴刷还是小型的洗浴用品收纳袋，都可以稳定悬挂。挂钩的所有外露边缘都做了R2的圆角倒钝处理，没有尖锐的毛刺或棱角，避免用户在浴室潮湿环境下取放物品时被划伤，表面处理采用与散热器一致的哑光喷塑工艺，既可以抵御浴室高湿度环境下的锈蚀问题，也能和散热器的外观保持协调，不会显得突兀。在建模过程中，对挂钩的各个弯折半径都做了工艺可行性校核，所有弯折处的内R角都大于板材厚度的1.5倍，符合常规冲压弯折工艺的加工要求，不需要额外开特殊成型模具，普通五金冲压车间即可批量生产，加工成本可控，适合作为浴室散热器的配套附件随设备一同配发，也可以作为单独的卫浴五金配件零售，适配已经安装完成的存量浴室散热器。

　　很多同类挂钩产品在设计时只考虑悬挂功能，忽略了对散热器散热效率的影响，往往把挂钩的承力段设计成紧贴散热器表面的直板结构，挂上毛巾后就会完全遮挡住散热器的柱体表面，导致散热器的散热量下降20%以上，冬季使用时会明显感觉浴室升温速度变慢。这款挂钩在设计时特意做了间隙预留，经过实际热流仿真验证，挂上常规厚度的毛巾后，散热器的对流换热通道依然保持通畅，散热量损失控制在3%以内，几乎不会对采暖效果造成影响，同时悬挂的毛巾可以借助散热器的余热快速烘干，避免潮湿毛巾长期闷在浴室里滋生细菌，兼顾了空间利用、采暖效率与使用卫生性。
