做桌面级FDM设备结构迭代的时候,挤出端的结构合理性直接决定了打印成型的良品率,这套挤出结构的设计逻辑完全围绕实际打印过程中的常见痛点展开。日常打印PLA、ABS、PETG这类常见热塑性耗材时,最容易出现的问题就是送料打滑、耗材卡滞、散热不足导致的近端堵头,还有安装对位偏差带来的进料阻力过大,这套结构在设计阶段就把这些工况问题全部纳入了考量范围。
从实际应用场景来看,这套挤出结构适配绝大多数近端送料的桌面级FDM打印设备,不管是个人DIY组装的机型,还是小批量量产的商用桌面设备,都可以直接参考这套结构做适配修改。它的核心用途是完成热塑性耗材的稳定输送,将丝材以精准的进给量推送至下方的热端熔融腔,配合运动轴的路径移动完成熔融丝材的逐层堆叠成型,整个送料过程的进给精度直接影响打印件的层厚一致性、表面质量以及成型尺寸精度。

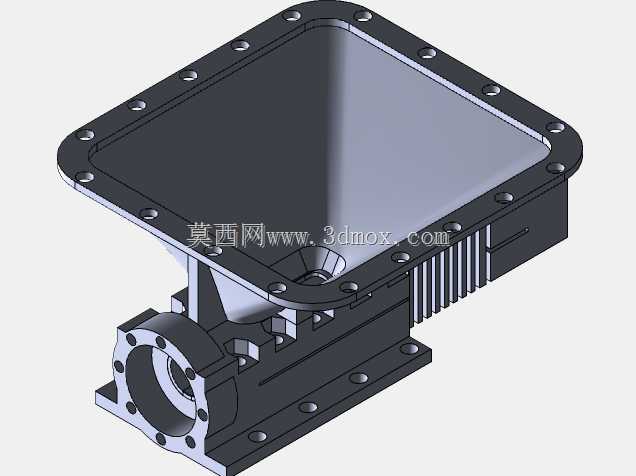

结构设计上,上方的方形法兰进料斗做了大倾角的锥面过渡,内壁做了顺滑的无棱角处理,耗材从料道进入后不会出现弯折卡滞的情况,法兰边缘一圈均匀布置的安装孔位,既可以适配快插式料管接头,也可以直接安装耗材防尘导向组件,安装孔的孔位公差按照IT7级精度设计,和常规的PC4-M6、PC4-M10快插接头的安装尺寸完全兼容,不需要二次扩孔修改。进料斗下方的主体基座集成了散热鳍片结构,鳍片的排布方向顺着设备散热风扇的风道走向设计,鳍片厚度1.5mm、间距3mm,这个参数是经过热仿真验证的,能够在低转速风扇的送风条件下,将进料端的温度控制在耗材玻璃化转变温度以下,从根源上避免耗材提前软化膨胀造成的堵头问题,不需要额外加装独立的散热铝块,减少了装配零件数量,也压缩了整体结构的占用空间。
基座下部的圆形安装法兰是用来对接热端加热块的,法兰上的螺栓孔位做了沉头设计,安装后螺栓端面不会突出法兰平面,不会和周边的风扇、走线结构产生干涉,法兰中心的进料孔和热端进料通道的同轴度公差控制在0.05mm以内,避免丝材在对接位置出现剐蹭增大送料阻力。基座侧面的安装底座做了平整的安装基准面,上面预留的两个长条形安装槽可以适配2020、2040两种常用的铝型材安装规格,安装时可以根据设备的实际布局调整前后位置,调整行程达到15mm,足够适配不同长度的热端组件,也能满足不同喉管插入深度的调试需求。
从安装边界尺寸来看,这套结构整体的最大外轮廓尺寸控制在120mm×100mm×85mm范围内,不会占用X轴运动端过多的安装空间,运动负载控制在180g以内,不会因为挤出端重量过大导致X轴运动时出现惯性振纹,影响打印件的表面质量。结构上的所有棱角位置都做了R2的圆角过渡,既避免了装配过程中划伤操作人员或者线材,也减少了应力集中的问题,长时间在加热工况下工作也不会出现基座开裂的情况。内部的送料通道做了抛光处理,表面粗糙度达到Ra1.6,丝材在通道内输送时的阻力非常小,即使是添加了碳纤维、木粉的改性耗材,也不会出现通道内壁刮削耗材产生碎屑的问题,减少了碎屑堆积造成的送料故障。
在实际装配调试的时候,这套结构的零件集成度很高,不需要额外加工定制转接件,所有安装孔位都是标准规格,和市面上常见的E3D V6、火山等通用热端都能直接适配,齿轮送料组件的安装位置预留了足够的调整间隙,可以根据耗材的直径(1.75mm/3mm)调整送料齿轮的压紧间隙,既不会因为间隙过大出现送料打滑,也不会因为间隙过小压碎耗材导致送料中断。基座上还预留了温度传感器的走线槽,线材可以顺着线槽排布固定,不会和运动部件产生剐蹭,走线更加规整,也减少了设备运行过程中线材被拉扯断裂的风险。
