奥林巴斯相机镜头M46x0.8螺纹转接环结构

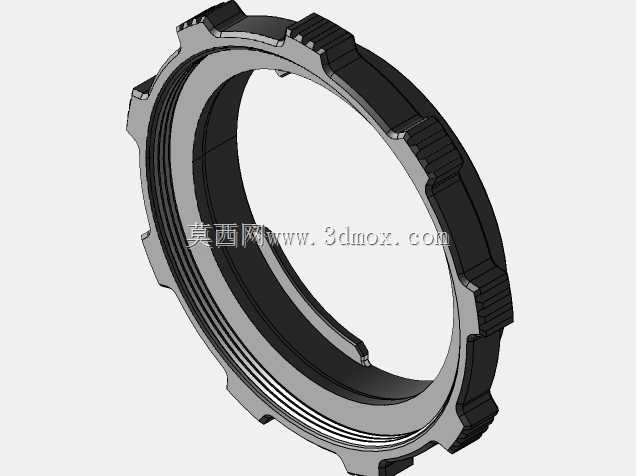

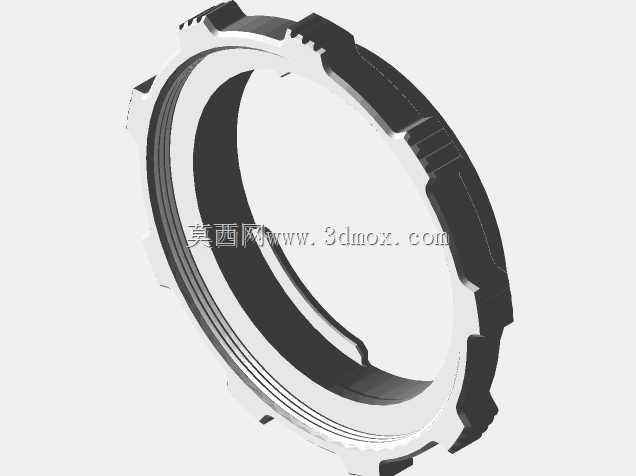

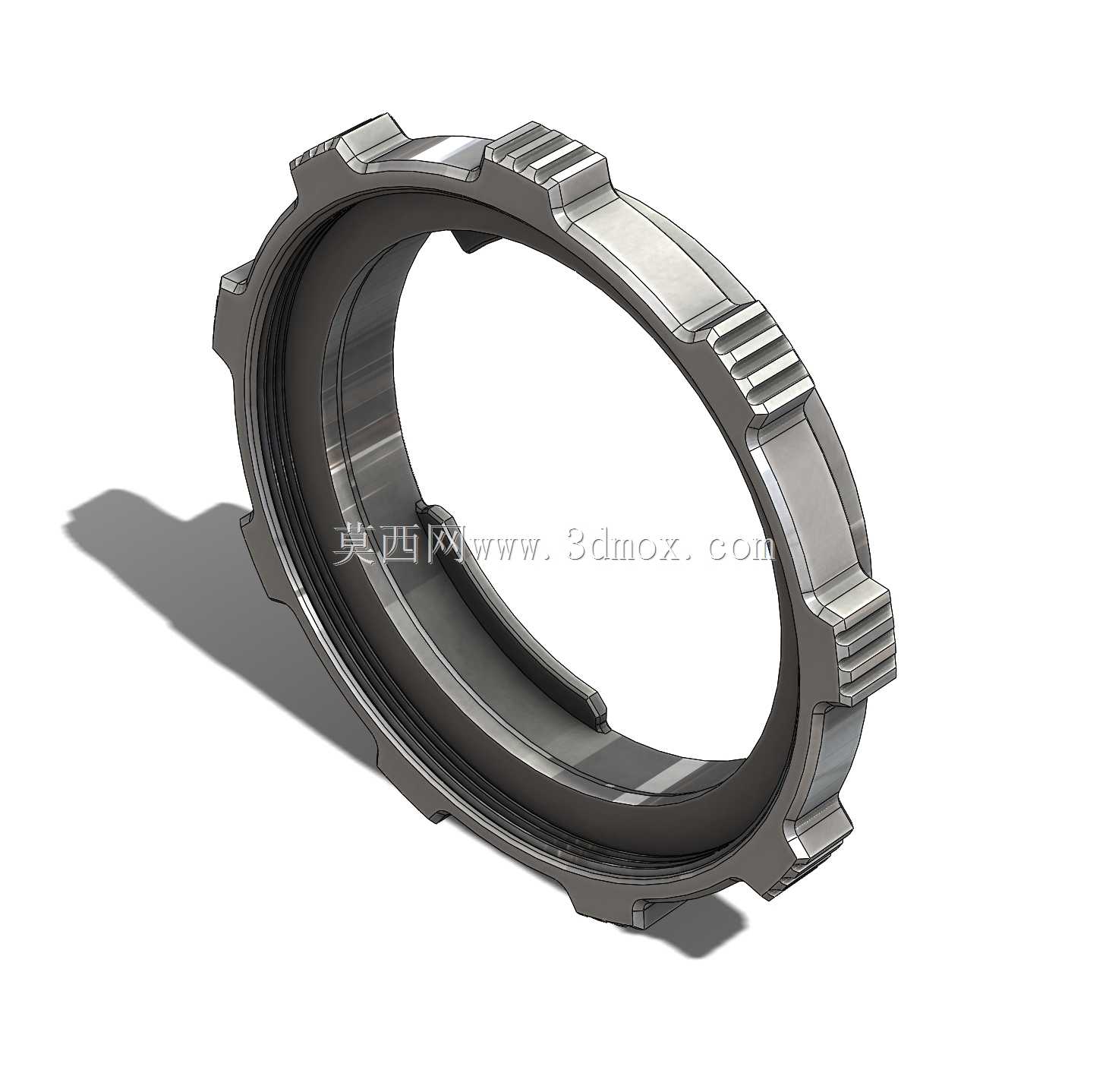

　　做光学检测设备配套结构设计快十年，经手的工业相机、内窥镜配套转接件少说有上百种，这类螺纹转接环看似是不起眼的小零件，实际在影像采集系统里的作用容不得半分马虎。这次做的这款适配环，核心是解决奥林巴斯TG系列便携成像设备与M46x0.8标准螺纹接口附件的匹配问题，日常在工业内窥镜检测、户外微距影像采集、水下防护镜头加装这些场景里，经常会遇到设备原生接口和配套滤镜、广角附加镜、防护端盖螺纹规格不统一的情况，没有合适的转接件，整套附件就没法正常装配，强行适配还容易出现螺纹滑牙、光轴偏移、密封失效的问题。

　　从结构设计逻辑来说，这类转接环首先要保证同轴度精度，环体的内螺纹与设备端的镜头外螺纹配合时，单边间隙要控制在0.02mm以内，不然装上去之后附加的光学元件会出现偏心，直接导致成像画面边缘发虚，甚至出现局部暗角。环体外缘做的等距防滑齿结构，不是为了外观好看，是考虑到操作人员戴防护手套、或者手上沾有检测用的耦合剂、水渍的时候，不用借助工具就能徒手拧紧转接环，齿的高度做了0.8mm，齿间距1.2mm，既不会因为齿太尖锐划手，也能保证足够的旋转摩擦力，不会出现拧不动或者打滑的情况。

　　内螺纹端做了一圈0.3mm的退刀槽，靠近设备贴合的端面预留了0.1mm的密封胶圈安装位，要是用在水下拍摄或者潮湿环境的检测场景，套上对应规格的丁腈橡胶圈，拧紧之后就能达到IP68级的密封效果，避免水汽顺着螺纹缝隙进入镜头内部损伤镜片。环体的整体壁厚控制在2.2mm，既保证了足够的结构强度，就算不小心从1.2米的工作高度掉到水泥地面，也不会出现变形导致螺纹卡死，同时又尽可能控制了转接环的总厚度，整套环装上去之后，附加镜头的后截距偏差控制在0.05mm以内，不会影响镜头的最近对焦距离，也不会出现广角端挡边的问题。

　　实际装配的时候要注意，转接环和设备镜头端的贴合面要做哑光阳极氧化处理，不能有反光的亮面，不然在强光环境下拍摄，金属面的反光会在镜头内部形成杂光鬼影，影响成像质量。环体内壁也做了消光螺纹处理，进一步减少内壁反光带来的成像干扰。除了适配TG-5机型，这款转接环的接口尺寸也兼容同系列的TG-2、TG-3、TG-4、TG-6机型，因为这几个型号的镜头前端外螺纹尺寸、镜头伸出的最大行程是完全一致的，不用单独调整环体的内部避让空间，就能通用所有同系列机型，减少了不同机型需要单独开模的成本。

　　在工业现场的无损检测场景里，这类转接环经常要搭配微距镜头、防油污保护镜使用，所以环体选用6061铝合金做基材，表面做硬质阳极氧化处理，硬度达到HV400以上，日常接触检测用的油污、弱腐蚀性清洗剂也不会出现表面腐蚀掉色，螺纹反复拆装两百次以上也不会出现明显的磨损间隙。设计的时候特意把环体的外圆直径控制在52mm，和市面上常见的46mm口径镜头盖尺寸匹配，用户装好转接环之后，不用额外购买特殊规格的镜头盖，通用的标准镜头盖就能直接使用，降低了后续的配件采购成本。

　　很多人觉得这类转接环就是个简单的螺纹套，实际做结构校核的时候，要反复测量镜头在变焦、对焦过程中的前端伸出量，确保转接环安装之后，不管镜头在哪个焦段、哪个对焦位置，运动的镜筒都不会和转接环内壁发生摩擦剐蹭，不然轻则刮花镜筒表面的涂层，重则卡住镜头的对焦传动结构，导致设备故障。所以在做内部避让空间的时候，特意在环体靠近设备的一侧做了1.5mm的让位锥面，就算镜头伸出到最大位置，和环体内壁也有0.5mm的安全间隙，完全不会出现运动干涉。另外环体上的几个定位凸台，是和设备镜头端的原厂卡扣位置对应的，安装的时候对准凸台卡到位再旋转拧紧，能保证转接环的安装位置周向定位准确，不会出现装歪的情况，就算受到外力碰撞，也不容易出现松脱移位。
