大众Polo车型底盘稳定杆结构设计

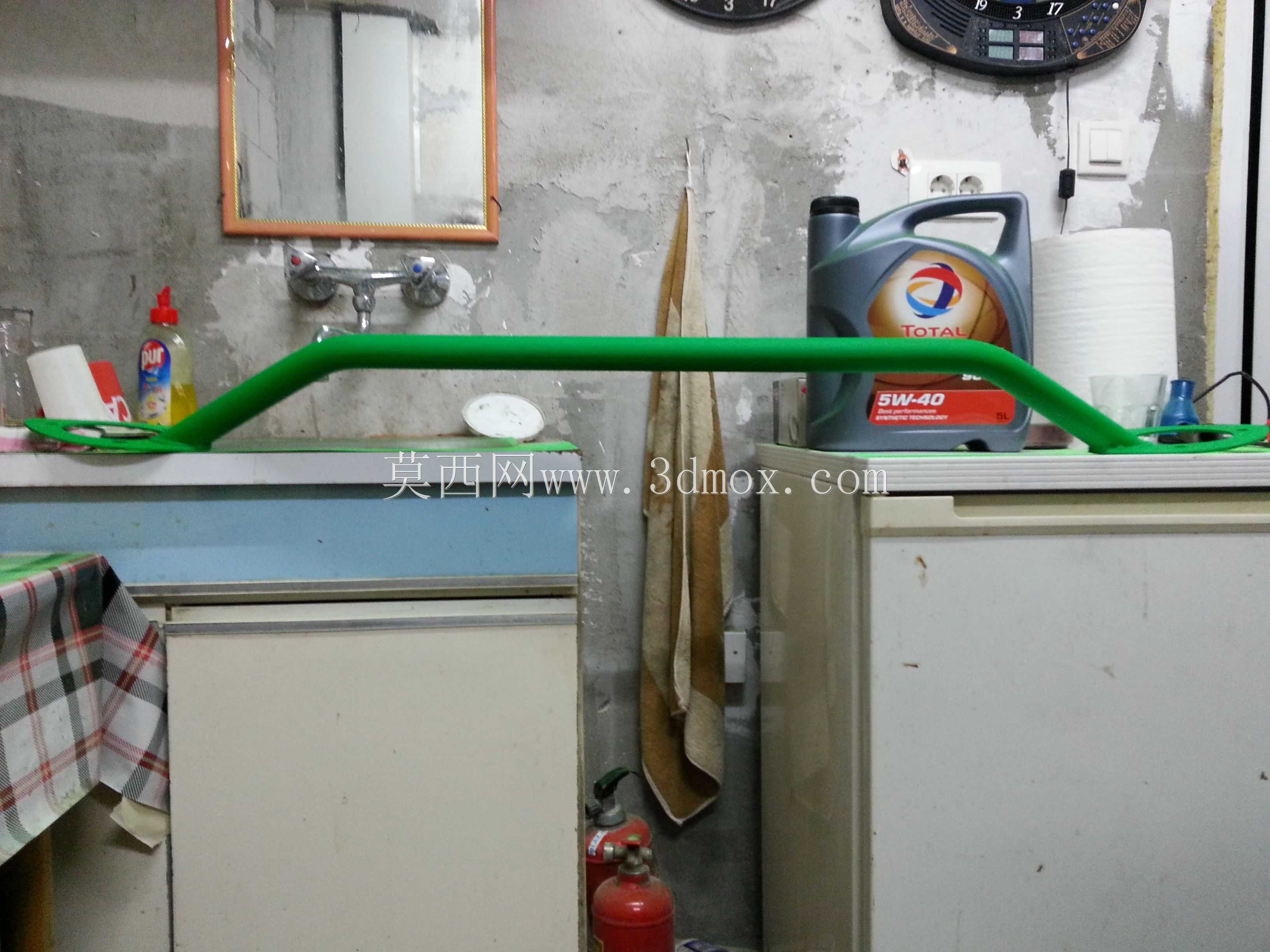

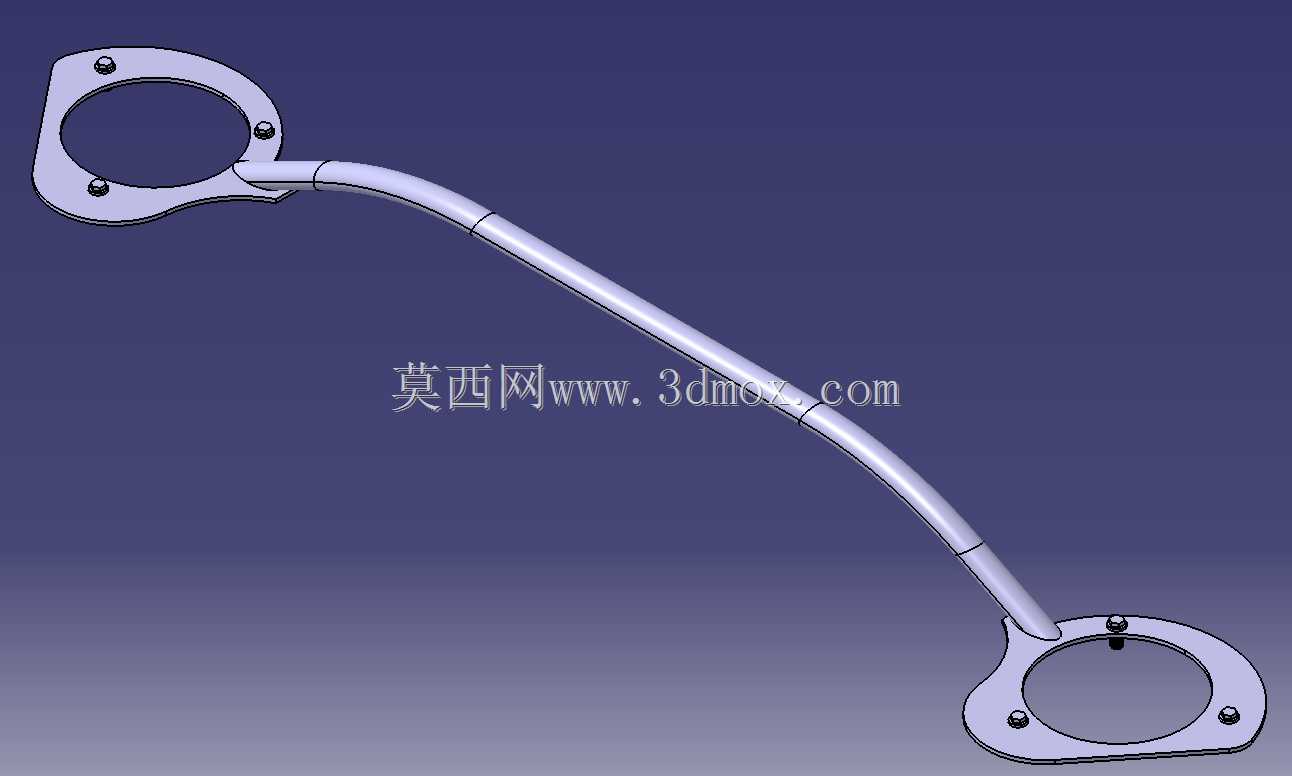

　　日常做底盘结构匹配的时候，这类横向稳定杆的设计边界其实卡得很死，尤其是针对小型家用车的前悬布局，要在有限的轮舱空间里，同时兼顾防倾性能、安装避让和疲劳寿命，不能只照着理论刚度值硬算。这款适配Polo的稳定杆，两端采用环形法兰安装座，每个座体上预留了三个螺栓固定点位，安装时直接对应悬架塔顶附近的预装孔位，不需要额外做支架焊接调整，三个点位的分布呈非等角设计，刚好避开减震器上座的凸起结构和转向拉杆的运动包络，打方向到极限行程时，杆身不会和周边橡胶护套、线束产生运动干涉。杆身采用变曲率弧形过渡，没有生硬的折弯拐点，这种曲线走向是顺着轮舱内侧的空余空间走的，从一端安装座延伸到另一端的过程中，依次避让了刹车油管固定卡扣、翼子板内侧加强筋、

　　下摆臂的上跳极限位置，就算悬架压缩到最大行程，杆身和周边部件的最小间隙也能保持在8mm以上，满足整车动态间隙的设计要求。从功能层面来说，这类稳定杆的核心作用是在车辆过弯时，通过杆身的扭转变形抵消两侧悬架的高度差，减少车身侧倾幅度，这款杆的杆径匹配小型车的整备质量设定，扭转刚度不会调得过硬，避免把路面细碎颠簸直接传递到驾驶舱，同时也不会过软导致过弯时侧倾过大影响操控信心。设计过程中首先要锁定两端安装点的硬点坐标，这是和整车底盘数据对齐的基础，安装面的平面度公差要控制在0.1mm以内，否则螺栓打紧后会给杆身带来预加应力，长期使用容易在应力集中位置出现断裂。杆身和两端安装座的连接位置做了渐变过渡的加厚处理，没有直接直角衔接，

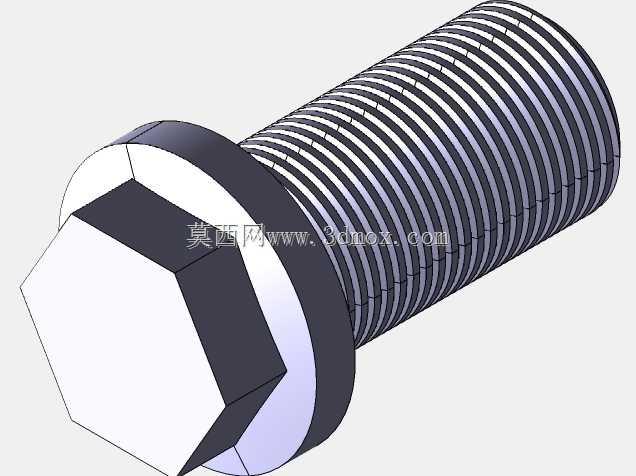

　　能分散车辆颠簸时传递到连接处的冲击载荷，避免应力集中导致的早期疲劳失效。安装座上的螺栓孔做了沉台设计，螺栓拧紧后头部不会高出安装座平面，不会和上方的减震器安装座产生触碰，沉台的深度刚好匹配标准法兰面螺栓的头部高度，装配时不需要额外调整垫片厚度。实际装车场景里，这类稳定杆属于底盘悬架系统的辅助弹性元件，不承担车身的主要承载载荷，只在两侧悬架产生相对位移时发挥作用，日常城市道路行驶过减速带、井盖的时候，两侧悬架同步上下运动，稳定杆几乎不产生扭转，不会影响正常的滤震舒适性；只有在快速变道、匝道过弯这类两侧悬架受力不均的场景下，杆身的抗扭特性才会介入，把侧倾幅度控制在合理区间，提升车轮的贴地性能。做三维建模的时候，

　　要先把周边所有相关部件的数模导入装配环境做干涉检查，不能单独画完杆身就结束，要模拟悬架上下跳动、转向全行程的所有运动姿态，逐帧检查间隙，尤其是杆身和刹车软管的距离，一旦动态间隙不足，长期摩擦会磨破油管导致刹车失效，这是底盘设计里的红线要求。另外杆身的曲率半径要匹配管材的冷弯工艺特性，不能出现小于管材直径2倍的小半径折弯，否则生产时弯管位置会出现管壁瘪陷、壁厚减薄超差的问题，直接影响零件的结构强度。两端的安装座采用板材冲压成型的结构，和杆身连接的位置采用环焊工艺，建模时要预留焊接坡口的位置，同时要考虑焊接后的变形量，安装面的机加工余量要提前留出来，保证成品的安装精度。
