带支座转轴式镂空轮盘运动机构

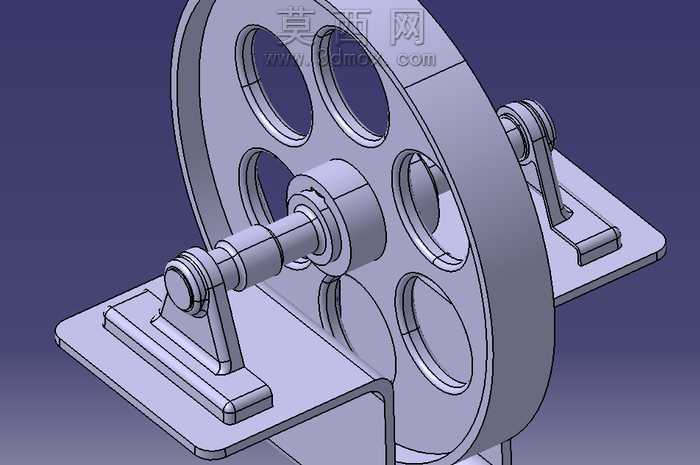

该作品为典型的轮轴类运动机构三维建模成果，整体建模过程围绕轮盘、转轴、支座三大核心部件展开，严格遵循机械装配的同轴度、配合公差设计逻辑。首先进行轮盘主体建模，采用回转特征生成基础盘体，通过圆周阵列的方式均匀开出六个圆形镂空孔，在保证轮盘结构强度的前提下有效降低整体自重，轮盘中心位置设计阶梯式轴孔，预留与转轴的过盈配合安装位，轮盘边缘做圆角过渡处理，避免应力集中问题。转轴部分采用多段阶梯轴结构，分别对应轮盘安装位、两侧轴承配合位、支座安装定位段，各轴段之间设计退刀槽结构，符合实际机械加工的工艺要求，轴端做倒角处理方便装配导入。两侧支座采用L型折弯底座结构，底座上预留安装固定孔位，支座上部设计一体式轴承座结构，轴承座内孔与转轴轴颈采用间隙配合，保证转轴转动时的顺滑度，支座与底座之间做加强筋结构，提升整体支撑刚性。建模完成后进行整体装配约束，先将转轴与两侧支座完成同轴约束、轴向定位约束，再将轮盘与转轴中部完成同轴约束、周向固定约束，确保轮盘可随转轴同步转动，无干涉卡顿问题。材质渲染阶段，整体部件赋予金属哑光材质，模拟铸铁构件的表面质感，对转轴配合面、轴承座内孔做高光金属处理，区分加工面与非加工面的视觉差异，背景采用渐变深蓝色调，突出机构主体的结构轮廓。设计思路上以运动学验证为核心，通过简化的结构还原轮轴传动的基本原理，所有结构尺寸均参考常规机械设计标准设定，可直接用于运动学仿真演示、机械原理教学展示场景，装配关系完全符合实际机械装配逻辑，不存在结构冲突或无法实现的安装问题。
