带手动操作臂法兰式蝶阀结构设计

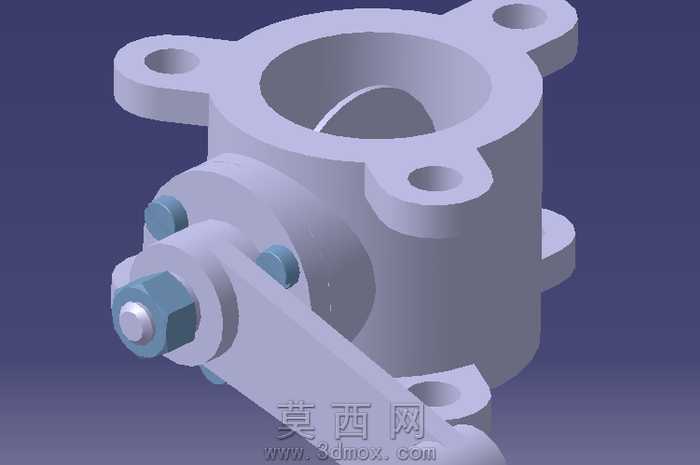

车间里换过老款蝶阀的师傅都懂，不少小厂做的蝶阀阀杆和手柄连接位没做限位凸台，开关几次就容易打滑，阀板转不到位要么漏要么关死憋泵，这个模型在做结构的时候专门盯着这个装配隐患抠的细节。你看阀体上三个带安装孔的法兰耳，不是随便画个圆柱掏个孔就完事，孔位的同轴度、法兰端面和阀体内腔的垂直度都留了加工余量参考，实际加工的时候上数控铣一次装夹就能把三个法兰耳的安装面和孔位加工到位，不用二次找正，能省不少装夹调校的时间。阀杆和阀体配合的位置做了阶梯轴段，不是光杆穿过去，靠近手柄的那端轴径做了加粗，既可以扛住手动扳动时候的径向力，又能给密封件留出安装槽位，不会因为阀杆晃荡磨坏密封圈。那个操作臂和阀杆的连接位做了扁方结构，不是靠顶丝硬顶在光杆上，装配的时候对准扁方插进去，再拧上锁紧螺母，哪怕频繁开关手柄，也不会出现阀杆跟转打滑的问题，之前现场拆过不少故障蝶阀，十台有六台都是这个位置打滑失效，这个结构改完能把这类故障概率降下来不少。阀板和阀体内腔的配合间隙留的是0.15mm的单边间隙，刚好够密封件的压缩量，不会因为间隙太小开关卡涩，也不会因为间隙太大密封不严漏介质，你看模型里阀板的边缘做了小倒角，装配的时候不会刮坏密封圈，之前有新手设计的时候阀板边缘做直角，装密封圈的时候一推就刮出一道口子，试压的时候直接漏。阀体上的螺栓连接位都做了沉台，螺母拧进去之后不会凸在法兰表面，现场管路安装的时候贴垫片不会被凸出来的螺母硌出缝隙，这点小细节很多新手建模的时候容易忽略，到现场装的时候才发现垫片铺不平，还要临时打磨耽误工期。这个模型拿来做金工实训的拆装练习也合适，所有配合位的公差都按实际生产的公差带做的，不是无间隙的死配合，拆的时候能感受到过渡配合、间隙配合的区别，比拿那种随便拉个方块凑出来的模型练手强太多，能实打实搞懂蝶阀从装配到落地使用的各个细节要点，不管是做课程设计还是给车间做加工参考都能用。
