多功能投影时钟收音一体机外观结构设计

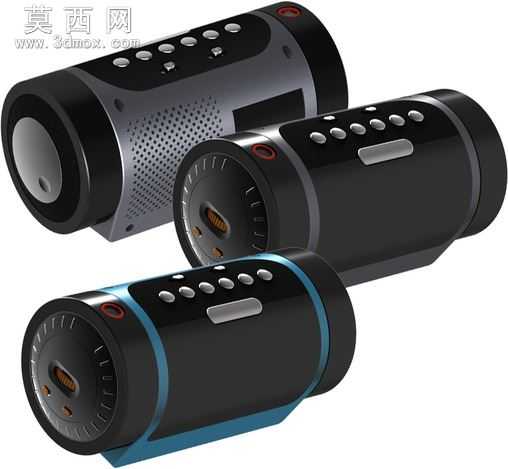

本作品为多功能便携数码设备的三维建模设计，整体采用卧式圆柱造型，通过三维建模软件完成全参数化结构搭建，首先以圆柱基础几何体为主体轮廓，对两端端盖、中部机身进行分区建模，机身侧面预留按键阵列、出声孔区域的安装位，端盖部分分别设计投影镜头模组、调节旋钮、功能接口的嵌套结构，保证各部件装配间隙符合消费电子产品的公差要求。材质渲染阶段，机身主体采用哑光磨砂黑硬质塑料材质，通过调整材质粗糙度、反光度参数模拟细腻的磨砂触感，侧边装饰条分别使用银灰色金属质感、亮蓝色高光塑料材质做撞色区分，按键部分采用半透与实色结合的塑料材质，出声孔区域做细密穿孔纹理的凹凸贴图处理，还原金属网罩的通透质感，镜头外圈做金属包边的高反光材质渲染，旋钮表面添加防滑齿纹的细节建模，提升整体真实感。结构设计上充分考虑便携使用场景，将投影模块、时钟显示模块、收音模块的安装空间在圆柱机身内做合理排布，按键区域按照人体工学角度布置在机身顶面，方便用户盲操作，端盖的调节旋钮对应投影焦距、收音调频功能，接口区域预留充电、音频输出的通用接口位，底部设计隐藏式支撑脚结构，可调整投影投射角度。建模过程中对所有外观曲面做连续性优化，避免出现棱角生硬的过渡，不同配色版本仅替换侧边装饰条的材质参数即可快速生成，整体模型布线规整，可直接用于后续结构开模验证、产品渲染宣传等场景，完整还原了多功能集成数码产品的外观细节与结构逻辑。
