手动旋转加工工作台夹具结构

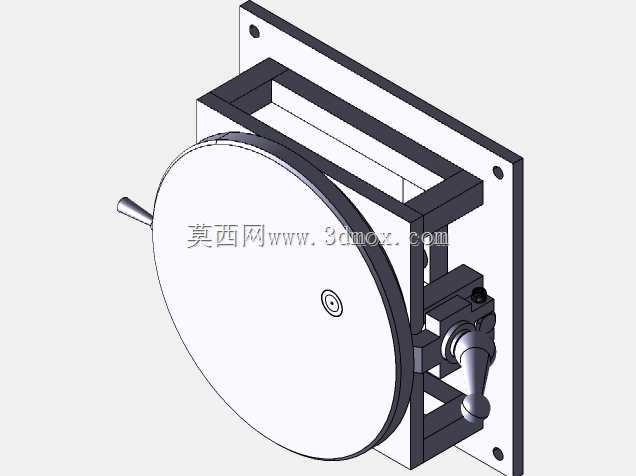

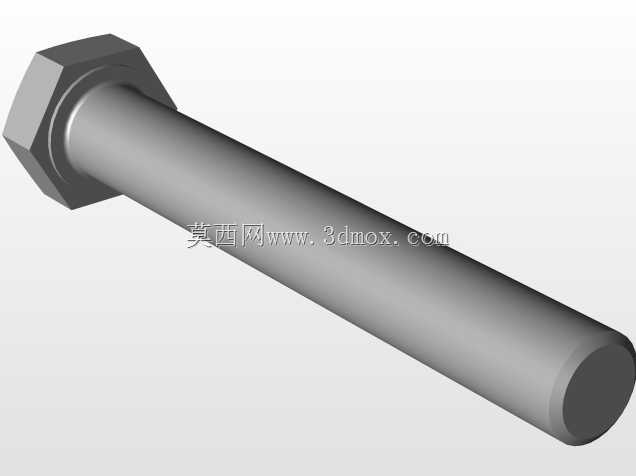

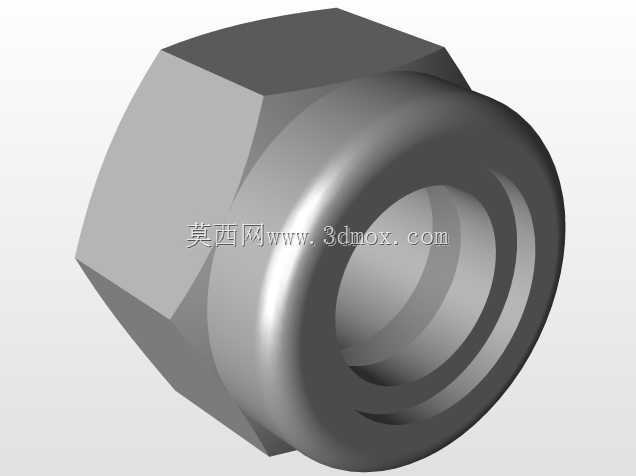

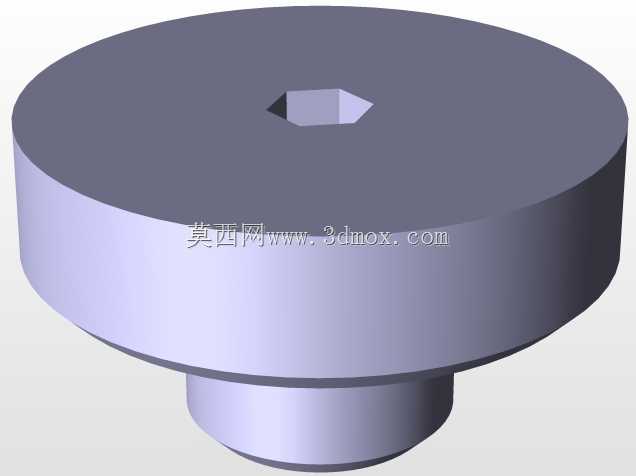

　　在常规小件铣削、钻孔、刻线等工序的加工场景中，这类手动旋转工作台常作为立式铣床、台式钻床的配套工装使用，无需额外接入动力源，依靠手动操作即可完成工件的角度回转调整，适配多工位小批量零件的加工需求，尤其适合维修车间、小型加工坊的零散件加工场景，避免了数控转台成本高、调试流程繁琐的问题。从结构设计来看，整套装置采用立式安装布局，后侧的方形安装板作为整机的承载基准，板件上预留的沉头安装孔可直接通过内六角螺栓固定在机床工作台T型槽或者专用工装台面上，安装时需保证转盘端面与机床主轴轴线的垂直度误差控制在0.02mm以内，避免加工时出现角度偏差。核心的回转圆盘采用铸铁材质加工，盘面做精磨处理，平面度可达IT7级精度，

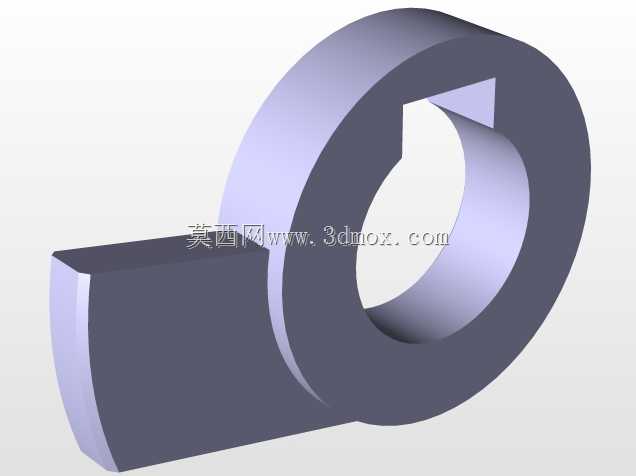

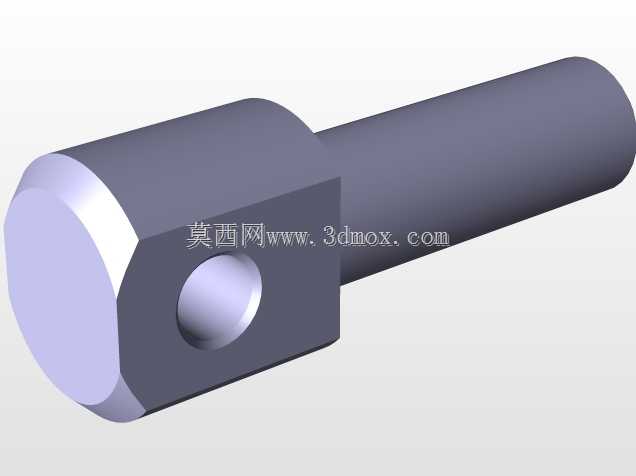

　　盘面中心设置的定位基准孔可适配不同规格的三爪卡盘、专用夹具的安装定位，侧边伸出的操作手柄可直接带动转盘做360度回转，转动时依靠内部的蜗轮蜗杆结构实现减速传动，传动比设置为1:90，操作时转动手感均匀，无卡顿空程，同时具备自锁特性，调整到目标角度后无需额外锁紧即可承受常规切削力，若进行大切削量加工时，可扳动侧面的锁紧手柄，将楔形锁紧块压入转盘侧边的锁紧环槽内，实现转盘的完全固定，避免加工过程中出现角度偏移。设计时充分考虑了操作的人机工程性，操作手柄与锁紧手柄的布置位置均处于操作人员站立时的手部舒适操作区间，无需大幅度探身即可完成角度调整与锁紧操作，转盘的回转阻尼经过匹配设计，既不会因为阻尼过小导致转动过冲，

　　也不会因为阻尼过大造成操作费力。从安装边界来看，整套装置的横向安装尺寸控制在300mm以内，纵向伸出长度不超过250mm，不会占用过多的机床工作台面空间，适配多数中小型立式铣床、台式钻床的工作台安装尺寸，安装后转盘中心高度距离安装底面为180mm，可搭配不同高度的垫铁调整中心高，匹配不同机床的主轴行程范围。在实际使用过程中，这类手动转台也可作为钳工划线、工装调试的角度基准台使用，盘面的T型槽可直接通过压板固定待加工工件，省去了额外安装卡盘的步骤，针对不同的加工需求，还可在转盘端面上加装分度盘附件，实现等分分度加工，拓展设备的使用场景。整套结构的受力路径经过优化，切削力从工件传递到转盘后，通过内部的交叉滚子轴承直接传递到后侧安装板，

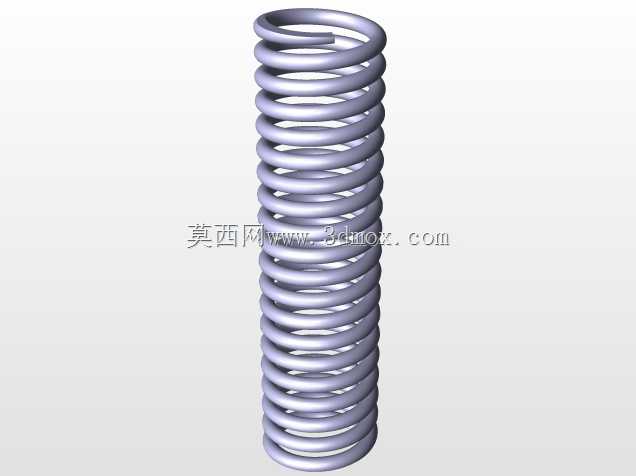

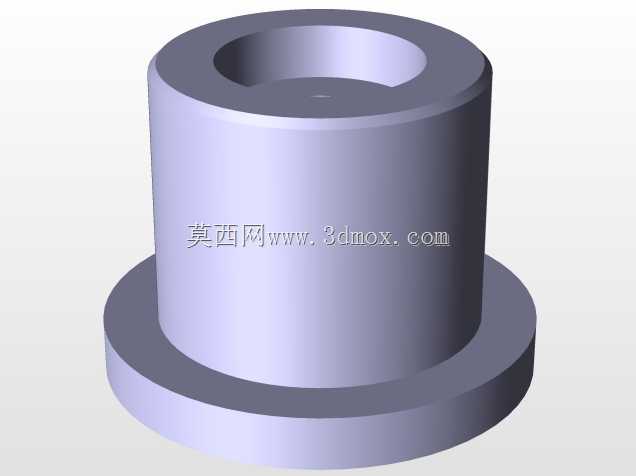

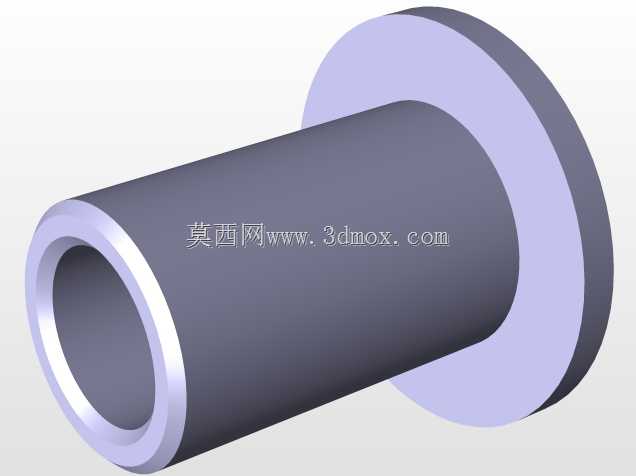

　　最终由机床工作台承载，内部的传动蜗杆仅承受回转操作的扭力，不承受切削载荷，大幅提升了整套装置的使用寿命，日常维护仅需定期在蜗轮蜗杆啮合处加注润滑脂即可，无需复杂的保养流程。在建模过程中，所有配合面均按照实际加工公差设置装配间隙，轴承安装位、锁紧机构的配合公差按照IT6级精度设置，保证虚拟装配后的干涉检查结果与实际装配状态一致，所有钣金件、机加工件的壁厚、拔模斜度均符合实际加工工艺要求，可直接导出工程图用于生产制造。
