焊接板件定位夹持金属板架结构

　　在中小批量钣金焊接加工场景里，这类板夹结构常被集成在焊接工位的定位工装上，用来承托并固定待焊接的薄板类工件，避免焊接过程中工件受焊接收缩应力出现移位、翘曲变形。日常作业中，工人将待拼接的焊接板件放置到夹架的对应卡位后，可通过架体上的腰型调节槽调整上下、前后的夹持位置，适配不同宽度、不同安装高度的板件装夹需求，无需额外制作多套专用夹具，能有效压缩工装换型的准备时间。

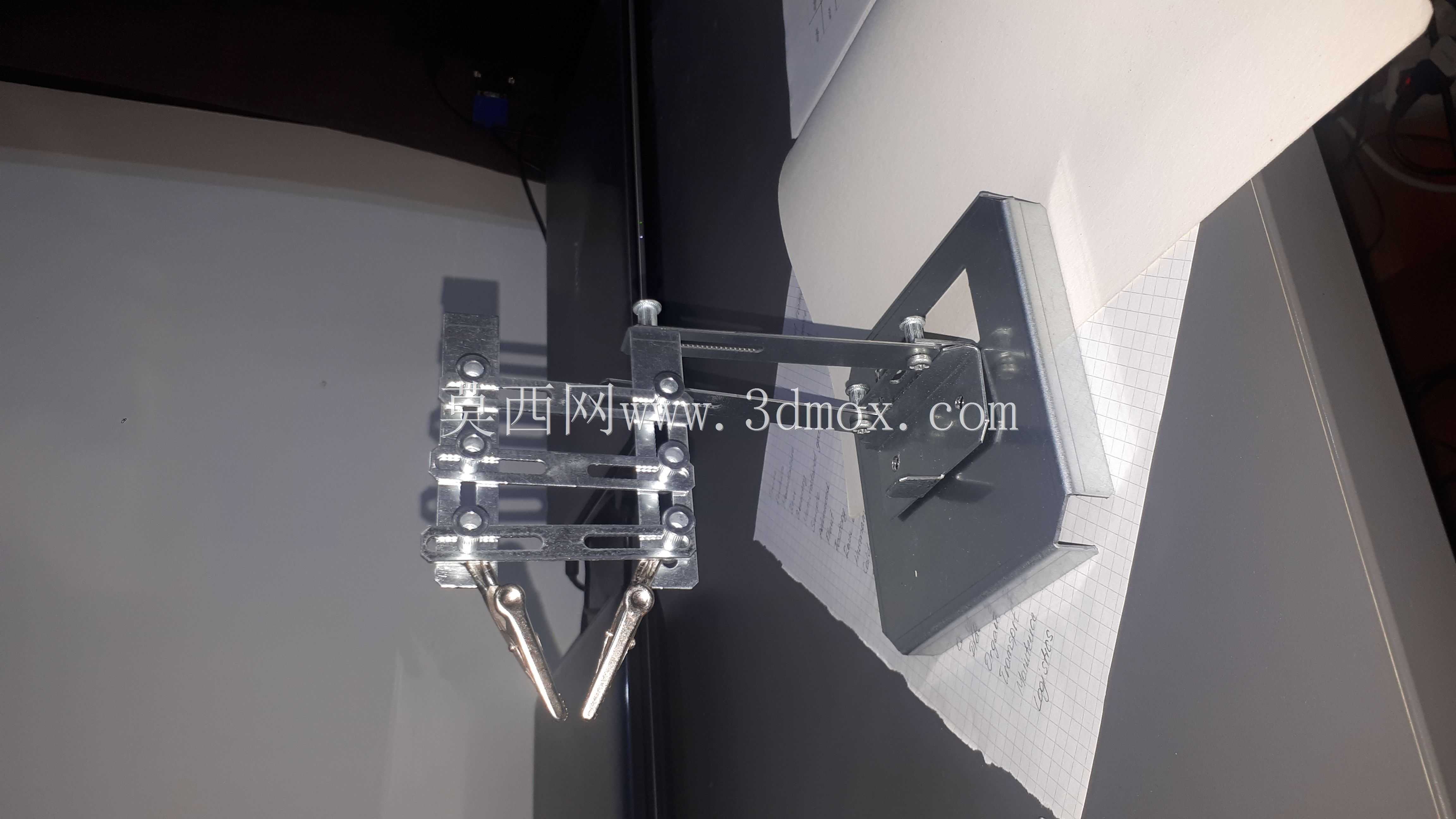

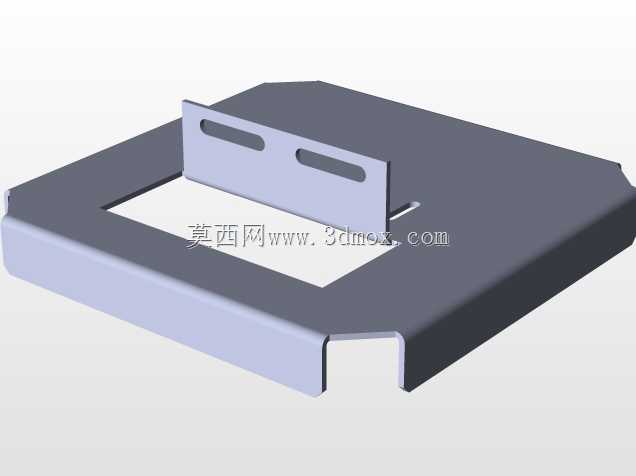

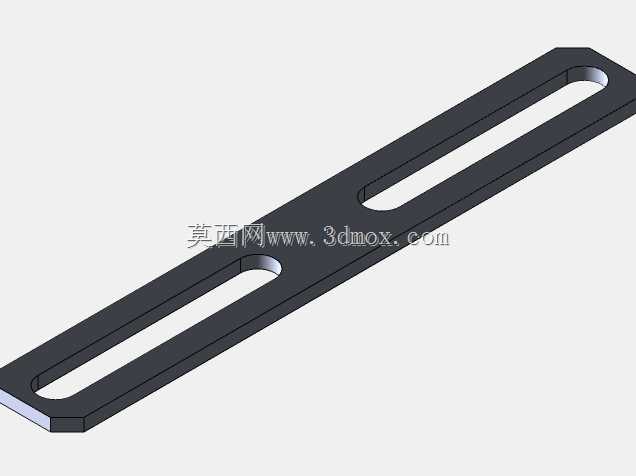

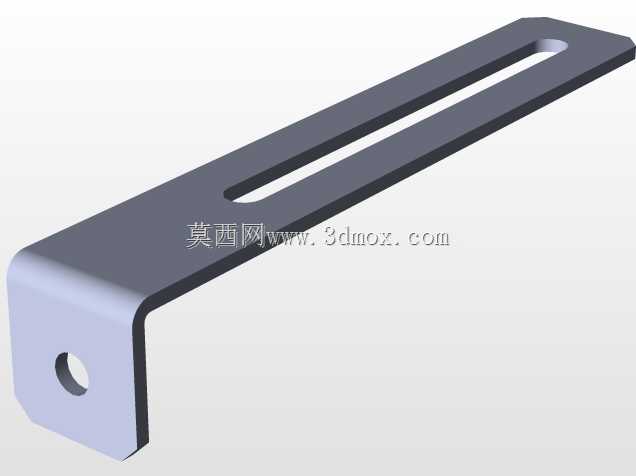

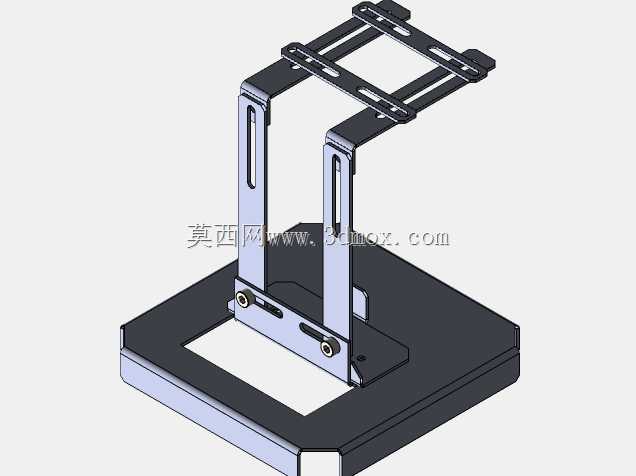

　　从结构设计逻辑来看，该板夹采用分体式钣金折弯成型的主体框架，底部为带中空避让区的安装底座，底座的中空区域刚好对应焊接作业的正下方位置，可避让焊渣掉落路径，同时方便工人从下方观察板件拼接的对齐缝隙，也能为焊枪的下探操作留出足够操作空间，避免焊枪与工装底座发生碰撞。两侧的立式支撑臂采用等厚钣金折弯加工，臂身上加工的长圆形腰型孔，既可以用来调整上部夹持架的安装高度，也能适配不同厚度板件的装夹间隙，支撑臂与底座之间采用螺丝锁紧固定，装配时可先预紧螺丝调整两侧支撑臂的平行度，确认位置精度后再完全锁死，降低装配过程中的形位公差累积。上部的双横梁夹持架同样采用钣金折弯结构，横梁上开设的多组安装槽位，可配合手拧螺丝或者快速夹钳对板件的上边沿进行压紧固定，双横梁的平行布局能分散板件的夹持受力点，避免单点夹持导致的薄板局部变形，尤其适合0.8mm到3mm厚度的冷轧钢板、铝板类焊接工件的装夹作业。

　　从安装边界尺寸来看，该板夹的底座轮廓为矩形结构，安装时可通过底座四周的预留孔位直接固定在焊接工作台的T型槽上，或者配合磁力座快速固定在钢制工作台面，整体安装占用的工作台面尺寸较小，不会过多占用焊接工位的操作空间。立式支撑臂的高度设计兼顾了常规小型板件焊接的操作高度，工人坐姿作业时无需过度抬臂即可完成板件的装夹与焊接操作，符合工位人机工程的设计要求。上部夹持架的可调行程覆盖了常见小型电控板、设备安装板类焊接工件的尺寸范围，对于宽度在100mm到300mm之间、高度在80mm到200mm之间的板件，都能通过腰型槽的调整实现稳定夹持。

　　实际生产应用中，这类板夹不仅可以单独作为小型焊接工位的简易工装使用，也可以多组组合使用，对大尺寸板件的多个点位进行同步支撑夹持，比如在机箱柜体的侧板焊接、设备面板的拼接焊接工序中，可根据板件的外形尺寸布置3到4组该类板夹，分别对板件的边角位置进行定位固定，配合点焊预固定后即可完成整板的焊接作业。结构本身没有复杂的传动部件，日常维护仅需定期清理腰型槽内堆积的焊渣、检查锁紧螺丝的紧固状态即可，长期在焊接飞溅、高温烘烤的作业环境下使用，也不会出现卡滞、失效的问题，耐用性表现优于塑料类夹持工装。设计过程中特意将所有的锁紧螺丝头部都设置在工装的外侧操作面，工人在装夹调整时无需将手伸入架体内部，避免被板件的锋利边角划伤，也能减少焊接过程中火花飞溅到手上的风险。架体所有钣金边缘都做了倒角去毛刺处理，没有尖锐的冲切毛边，装配和使用过程中不会割伤操作人员的劳保手套，符合焊接工装的安全设计要求。
