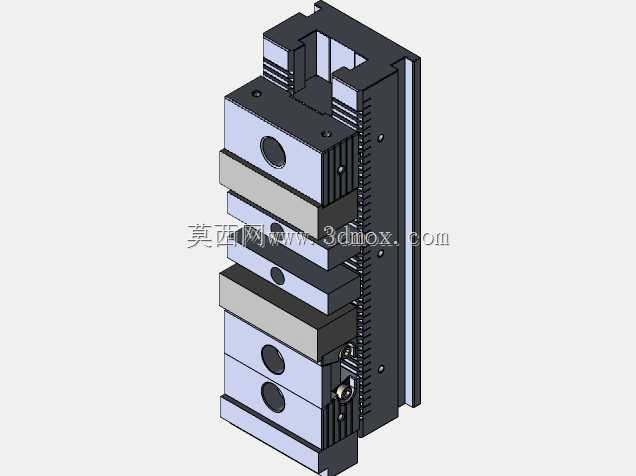

Hurco HMX500i机床配套液压夹紧装置结构

　　在数控加工尤其是立式加工中心的批量精密加工场景中，工件装夹的可靠性直接决定了加工精度的一致性与生产节拍的稳定性，这套适配Hurco HMX500i加工中心的夹紧装置，正是针对该机型工作台行程、T型槽布局以及常见加工工况开发的专用液压夹紧工装。从实际应用场景来看，该装置主要服务于中小型板类、块类金属零件的铣削、钻镗工序，尤其适配需要多面加工、单次装夹完成多工序的加工需求，能有效减少重复装夹带来的定位误差，在汽车零部件、精密模具镶件、通用机械零件的小批量多品种加工场景中适配性极强。

　　从功能特性上看，该夹紧装置采用叠层式夹块布局，配合侧边集成的液压驱动单元实现夹紧力的无级调节，区别于传统手动压板的单点施力结构，装置的夹块接触面做了等距排布的防滑齿纹处理，夹紧时能在工件接触面上形成均匀分布的正压力，避免薄壁工件装夹变形，同时夹块上预留的定位销孔可配合不同规格的定位附件，实现异形工件的快速定位。装置的导向部分采用集成式直线导轨结构，夹块开合过程中无偏摆，重复定位精度能控制在0.02mm以内，完全满足精密加工的装夹精度要求。侧边的油路采用内置式布局，没有外露的液压油管，避免加工过程中铁屑、切削液缠绕或腐蚀管路，大幅降低工装的日常维护频次。

　　从设计思路层面拆解，这套装置的开发完全贴合Hurco HMX500i机型的工作台参数，整体采用模块化设计思路，底座部分的安装孔位完全匹配该机型工作台的标准T型槽间距，不需要额外制作过渡连接板即可直接固定在工作台上，安装时仅需要对齐T型槽位置、锁紧T型螺栓即可完成固定，单人操作可在15分钟内完成整套装置的安装调试。夹块部分采用可拆分设计，针对不同厚度的工件，可以通过增减中间调整垫块的方式快速调整夹紧行程，不需要更换整套夹具体，调整过程不需要复杂的工具，仅需要松开夹块紧固螺钉即可完成垫块更换，能大幅缩短不同批次工件切换时的工装准备时间。驱动单元的安装位置做了下沉式处理，整体高度低于夹块最大夹持高度，加工过程中不会与刀具路径产生干涉，能支持刀具从多个方向接近工件，满足五面加工的空间需求。

　　关于外形尺寸与安装边界，整套装置的纵向长度适配HMX500i工作台的Y向行程范围，安装后不会超出工作台的有效行程边界，横向宽度控制在工作台X向行程的三分之一以内，预留了足够的工作台空间用于安装其他辅助工装或者放置待加工工件。装置的总高度经过严格核算，当夹块处于最大张开位置时，顶部高度低于机床主轴的最低安全换刀位置，自动换刀过程中不会发生碰撞。夹紧力的输出范围经过匹配调校，最大夹紧力适配该机型的最大切削负载，在满负荷铣削钢件的工况下，工件不会出现位移，同时最小夹紧力可调整至适合薄壁铝件、铜件装夹的区间，不会因为夹紧力过大导致工件产生塑性变形。装置的排屑空间做了针对性设计，夹块之间预留了足够的排屑间隙，加工产生的铁屑可以顺着间隙落到工作台面上，不会堆积在夹块活动缝隙中导致夹块卡滞，日常清理只需要用压缩空气吹扫即可完成维护，不需要拆解装置。

　　在实际使用过程中，这套夹紧装置可以配合机床的M代码实现液压自动夹紧与松开，配合机外预调的工件定位工装，能实现工件的快速上下料，相比传统手动压板装夹，单工件装夹时间可缩短60%以上，同时因为夹紧力由液压系统稳定输出，不会出现人工锁紧时力值不一致的问题，批量加工的尺寸离散度可控制在0.015mm以内，能有效降低废品率。装置的所有受力部件均采用合金结构钢制作，经过淬火处理后表面硬度达到HRC48-52，长期使用不会出现夹块压痕、导向面磨损的问题，使用寿命远高于普通焊接式工装夹具。
