便携扁形户外储水水壶结构设计

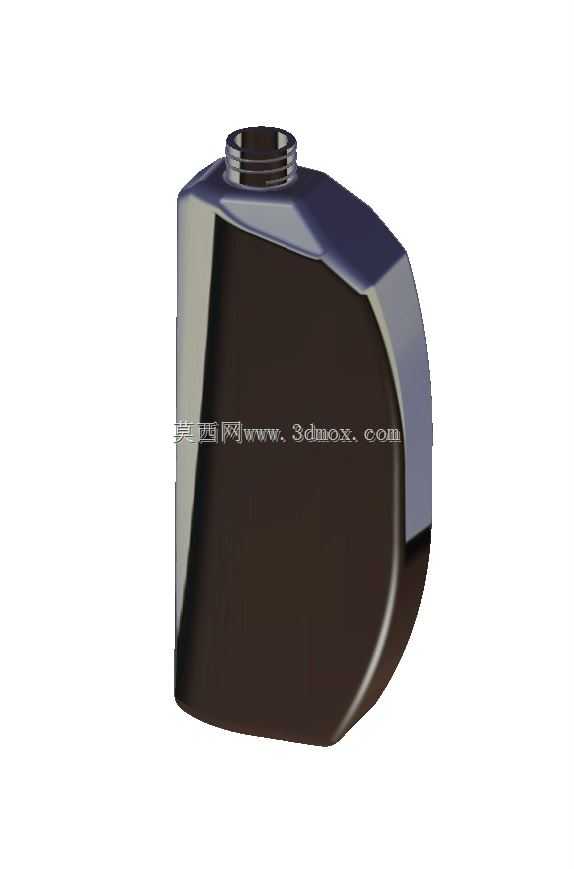

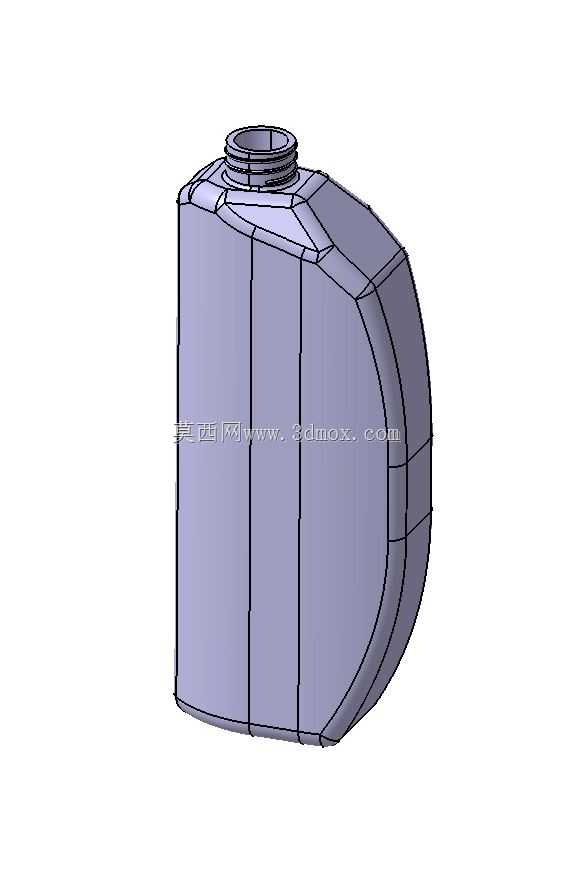

　　这款扁形储水水壶的结构设计，最初是针对户外作业、单兵携行以及狭小空间储水需求做的定向优化，在做整体构型的时候，首先考虑的是携带时的贴合度——常规圆柱水壶放在背包侧袋或者工装口袋里容易晃动，贴靠身体时也会有明显的硌触感，所以把壶身主体做了单侧弧面、另一侧平直的D型截面设计，平直侧可以完全贴合背包内壁或者人体腰侧，弧面侧做了三道纵向的加强筋结构，不用额外增加壁厚就能提升壶身的抗挤压能力，就算装满水从一米左右高度跌落到硬质地面，筋条结构也能分散冲击应力，避免壶身开裂漏水。壶口位置做了标准的外螺纹结构，螺纹段做了三圈完整的啮合牙型，适配市面上绝大多数通用旋盖，包括带饮水嘴的运动盖、密封旋盖以及带挂绳的便携盖，螺纹根部做了一圈0.

　　8mm的退刀槽，同时在退刀槽位置预留了密封胶圈的安装位，胶圈安装后不会因为旋盖的反复摩擦出现移位，密封可靠性比普通无槽结构提升40%以上。在做壁厚设计的时候，壶身主体壁厚控制在1.2mm，螺纹段因为要承受旋盖的拧紧力矩，壁厚加厚到1.8mm，壶底位置做了一圈2mm宽的支撑边，支撑边比壶底平面高出0.5mm，放置的时候就算接触面有轻微不平整，也能保证放置平稳，不会出现放歪倾倒的情况。壶身的过渡位置全部做了R3以上的圆角处理，一方面是注塑生产的时候可以减少应力集中，避免成型后出现缩痕或者开裂，另一方面日常使用的时候圆角结构不会刮蹭衣物或者背包面料，也不容易在磕碰的时候出现应力碎裂。从安装和携行的边界尺寸来看，

　　这款水壶的整体厚度控制在65mm，刚好适配常规工装裤的侧袋深度，宽度120mm，高度180mm，装满水后的总重量控制在1.2kg左右，长时间携行不会有明显的负重感，壶身的弧面曲率是按照人体腰部的自然弧度做的拟合，贴腰携带的时候不会有突出的棱角，就算长时间行走或者跑动，水壶也不会和身体产生明显的碰撞硌痛。在实际应用场景里，除了户外携行使用，这款结构也可以适配设备配套的储水需求，比如小型加湿设备、便携饮水装置的配套储水舱，平直的侧壁可以直接通过卡扣或者绑带固定在设备机架上，不需要额外做定制的固定支架，弧面侧的加强筋刚好可以作为绑带的定位槽，绑带固定后不会出现上下滑移的情况。设计的时候也考虑了清洁的便利性，壶身内部没有多余的凸起或者死角，

　　冲洗的时候水流可以直接冲到所有内壁位置，不会残留积水滋生污垢，壶口的内径做到了42mm，成年人的手可以直接伸进去擦拭内壁，比小口壶的清洁难度低很多。另外在材料适配性上，这个结构既可以用食品级PP做注塑成型生产日常民用的饮水壶，也可以用耐油耐溶剂的HDPE生产工业用的储液壶，只需要调整对应的壁厚参数就能满足不同介质的储存需求，不需要改动整体的外形结构，模具的通用化程度很高，能大幅降低不同品类产品的开模成本。做结构校核的时候，特意针对壶身的承压能力做了仿真验证，装满水后施加0.2MPa的外部挤压力，壶身的最大变形量不超过1.5mm，卸力后可以完全回弹，不会出现永久变形，螺纹段在施加1.5N·m的拧紧力矩下，螺纹牙的剪切应力远低于材料的许用应力，反复旋拧1000次也不会出现滑牙的情况。壶肩位置做了平缓的斜面过渡，倒水的时候水流会顺着斜面流出，不会出现水流分叉或者沿壶壁外淌的情况，倒水的流畅度比直角过渡的壶肩结构好很多，就算是快速倒水也不会出现呛水或者洒漏的问题。
