适配八爪鱼三脚架的一体式手机直装固定支架

这款固定支架的核心应用场景，是户外移动拍摄、vlog记录、延时摄影等需要灵活调整拍摄机位的场景，专门匹配Joby GorillaPod这类可弯折八爪鱼三脚架的安装接口，解决了常规手机夹与便携柔性三脚架适配性差、安装后晃动、额外配件多易丢失的实际痛点。日常外出拍摄时，很多使用者会携带这类可缠绕在栏杆、树枝、桌椅边缘的柔性三脚架，用来获取非常规机位的拍摄画面，但常规配套的手机夹多为分体式结构，需要额外搭配1/4英寸螺丝转接，不仅安装步骤繁琐，在频繁调整机位、反复拆装的过程中，很容易出现螺丝松动、夹体偏移的问题，甚至在户外复杂环境下出现小配件遗失的情况，直接影响拍摄进度。

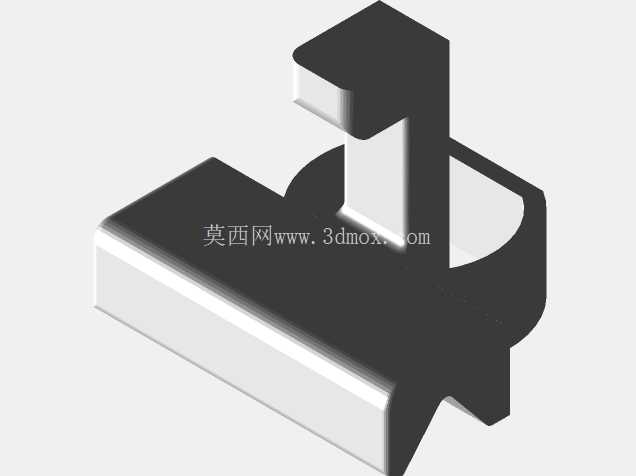

从功能特性来看，这款支架采用一体式结构设计，下端直接集成了与八爪鱼三脚架云台匹配的安装卡位，上端设置了带防滑齿纹的竖向夹紧结构，夹紧行程覆盖常规4-7英寸智能手机的厚度范围，夹紧臂内侧预留了0.8mm的软胶垫安装槽，实际使用时可以粘贴薄款防滑泡棉，既可以避免手机边框被夹伤，也能增大接触面摩擦力，即使在三脚架弯折成大倾斜角度、甚至倒置拍摄的状态下，手机也不会出现滑移脱落的问题。支架的竖向支撑臂做了等距加强筋结构，在控制整体重量的前提下，提升了臂体的抗弯折强度，即使夹持重量较大的大屏手机，也不会出现臂体形变导致的夹持力下降问题。

设计思路上，这款支架完全围绕FDM熔融沉积3D打印的工艺特性做了适配，整体结构没有复杂的倒扣与悬空内腔，仅在夹紧臂的内侧齿纹位置需要添加少量易拆除的支撑结构，打印完成后不需要做复杂的后处理，去除支撑后稍微打磨毛边即可直接投入使用。结构设计时特意将安装受力的卡位部分做了1.2mm的壁厚加厚处理，匹配PLA材料的力学特性，在210度打印温度、0.3mm层厚的常规打印参数下，成型后的零件卡位强度完全可以满足日常使用的受力需求，不会出现安装时卡位断裂的问题。同时一体式的设计取消了所有额外的连接件、弹簧、转轴等零件，打印完成后不需要额外组装，直接就可以卡装到三脚架云台上使用，大幅降低了自制配件的门槛。

从安装边界与尺寸适配来看，支架下端的安装卡位完全匹配GorillaPod系列三脚架云台的标准卡槽尺寸，卡位的卡合深度为5mm，两侧的定位凸台宽度与云台卡槽的间隙控制在0.2mm，既可以保证安装时的顺畅度，也不会因为间隙过大出现安装后晃动的问题。上端的夹紧臂张开最大行程为90mm，最小夹紧尺寸为55mm，可以覆盖绝大多数主流直板智能手机的宽度尺寸，夹紧臂的总高度为65mm，夹持手机时的接触长度足够，不会因为夹持点过于靠上导致手机重心偏移。支架整体的竖向总高度为112mm，安装到三脚架上之后，手机镜头的位置与三脚架云台的旋转中心偏差控制在8mm以内，调整云台拍摄角度时，画面的偏移量很小，不需要反复重新构图。需要注意的是，由于采用PLA材料打印，这款支架的使用环境温度需要控制在50摄氏度以下，避免长期放在高温暴晒的车内出现材料软化形变的问题，日常户外常温环境下使用完全可以满足强度需求。
