壁挂式对流电采暖加热器结构设计

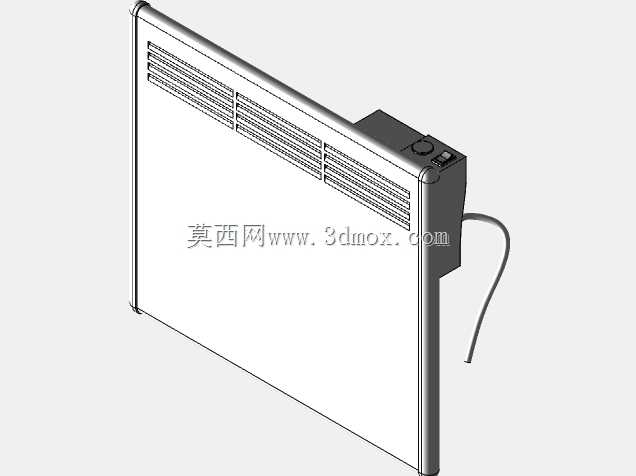

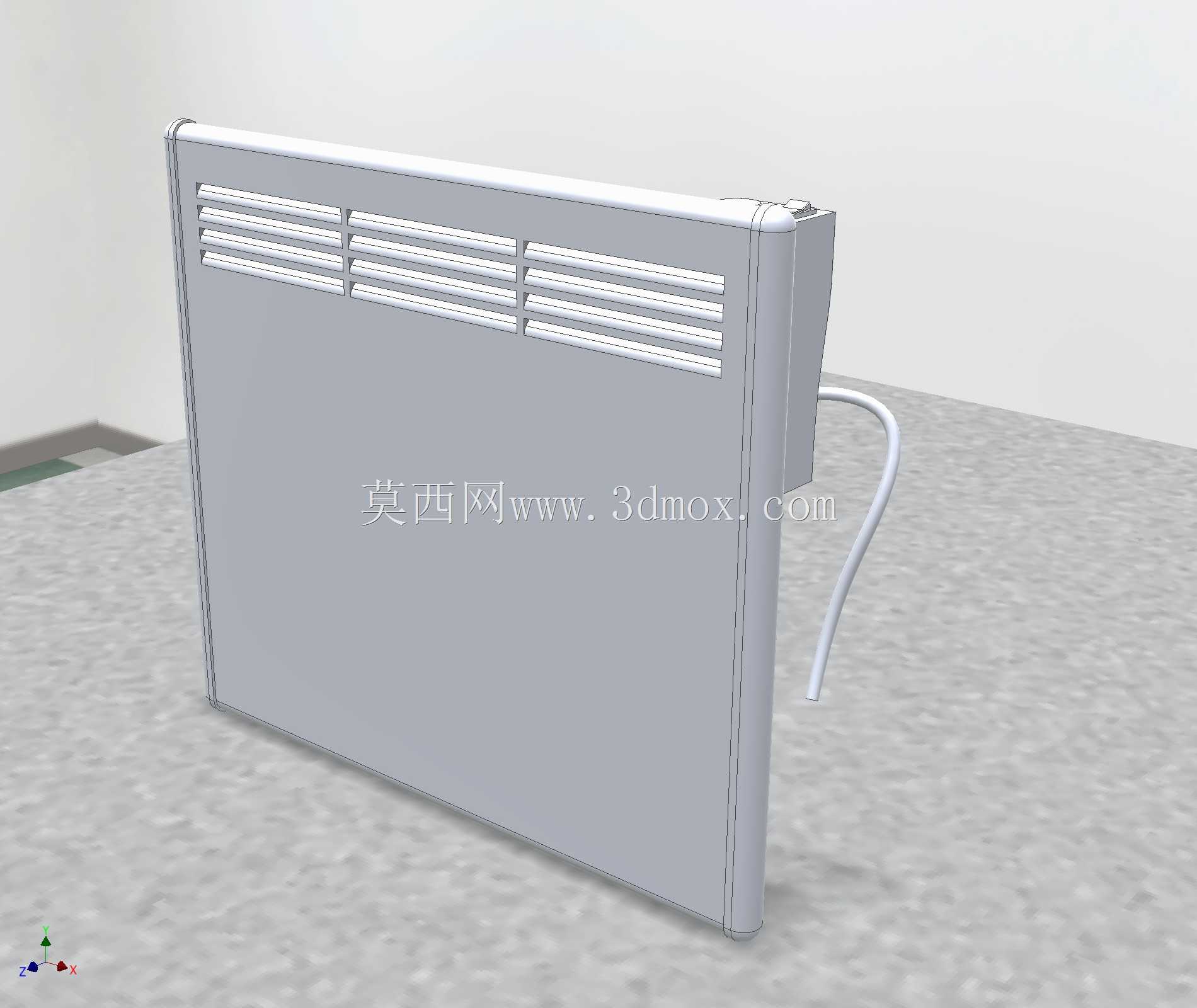

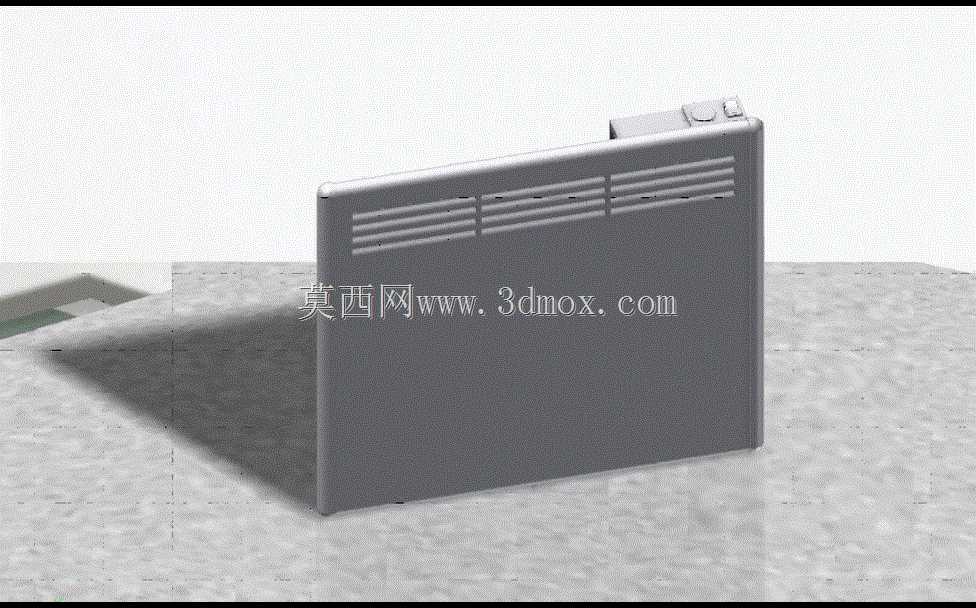

这款壁挂式对流采暖设备的三维结构，是针对民用及小型商用空间局部采暖需求完成的设计，日常使用中多布置于办公室隔间、小户型居室、临街商铺临窗区域这类需要补充采暖的点位，依靠空气自然对流完成热量传递，不会像直热式辐射设备那样造成局部体感过热，长时间开启时室内温度场均匀性表现更好。从结构设计逻辑来看，整机采用薄型立式长方体布局，背部预留标准壁挂安装挂点，安装时与墙面保持20mm左右的通风间隙，既保证背部进风通道通畅，也避免设备外壳长期直接接触墙面造成墙面饰面受热老化。设备正面上部开设三组分段式横向出风格栅，格栅采用等距窄缝结构，缝隙宽度控制在3mm以内，既满足出风面积要求，也能避免日常使用中异物落入设备内部，格栅与前面板采用一体化扣合结构，无外露固定螺丝，兼顾外观整洁度与后期维护拆卸便利性。设备顶部集成温控调节与档位切换组件，操作按键做了下沉式防误触设计，按键表面与顶面外壳保持齐平，避免日常清洁擦拭时误碰改变运行参数。内部流道设计上，设备下部预留整幅进风区域，冷空气从背部与下部间隙进入后，流经内部PTC加热组件完成热交换，受热空气自然上升从上部格栅送出，形成稳定的自然对流循环，无需搭配风机组件，运行过程无机械噪音，适合对环境静音要求较高的场景使用。外壳采用冷轧钢板折弯成型，所有边角做R3圆角钝化处理，避免安装及日常使用过程中磕碰划伤，外壳表面做哑光喷塑处理，既提升外壳耐刮擦性能，也能降低高温状态下的外壳表面反光，适配多数室内装修风格。安装边界方面，设备底部距离地面安装高度建议不小于200mm，保证下部进风不受踢脚线、地面杂物遮挡，设备两侧预留不小于100mm的散热间隙，避免紧贴窗帘、家具等可燃物，满足电气采暖设备的安全安装间距要求。结构建模过程中对所有钣金折弯、卡扣配合、内部加热组件的安装位都做了干涉校验，各部件装配公差控制在0.2mm以内，可直接用于样机开模验证，也可作为同类对流采暖设备的结构设计参考模板，帮助结构工程师快速完成同类型产品的方案迭代，减少重复建模工作量。
