梯形支座类机械零件结构设计方案

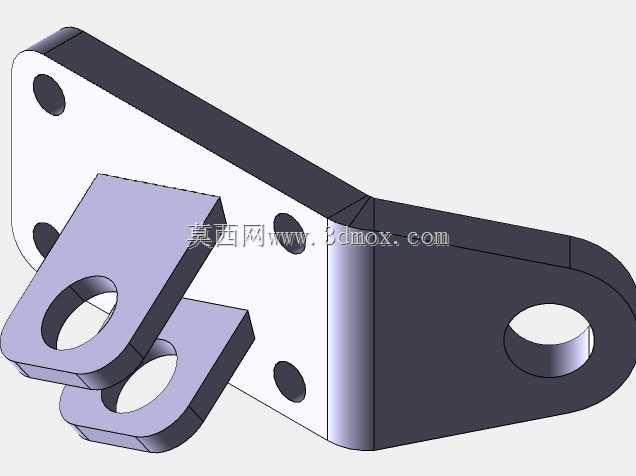

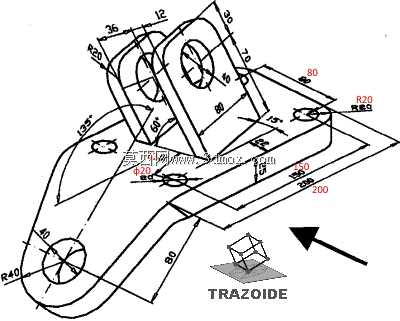

　　该零件属于典型的空间角度支撑类梯形支座，在工业现场多应用于需要倾斜安装面的检测工位、小型执行元件固定场景，比如自动化产线上的光电传感器倾斜安装支架、小型气动元件的角度转接座，能够在有限安装空间内提供指定倾角的承载面，避免额外加工角度垫块带来的累积误差。从结构功能来看，零件底部为带圆弧端头的梯形安装底板，底板上分布多个沉头安装孔，其中一端为R40圆弧端头，端头处设置Φ20规格的主安装孔，孔中心距底板侧边尺寸为40，可适配M18规格的螺栓穿过完成底板与安装基面的固定；底板另一端设置R20圆弧过渡的凸台，凸台上同样布置安装孔，孔中心距底板端部尺寸为80，可配合主安装孔形成稳定的三点固定布局，避免支座受载后发生偏转。

　　底板上方设置两块带角度的立板支撑结构，两块立板之间夹角为60°，其中一块立板与底板基准面夹角为135°，立板上分别开设带Φ20凸台的通孔，孔中心距立板边缘尺寸分别为36、12，立板厚度方向尺寸为20，可穿过销轴或螺栓完成被支撑元件的铰接或固定；立板与底板连接处设置多段圆弧过渡，避免应力集中导致的结构断裂，立板上的通孔同轴度公差可控制在0.05mm以内，保证铰接件转动顺畅。从设计思路来看，该零件优先保证安装基准的平面度，底板底面粗糙度要求达到Ra1.6，确保与安装基面贴合紧密无间隙；立板的角度公差控制在±0.2°，避免被支撑元件的安装角度出现偏差影响检测或执行精度；所有安装孔的位置度公差控制在Φ0.1mm以内，

　　保证现场安装时无需额外修配即可完成装配。外形尺寸方面，零件总长度方向最大尺寸为200，总宽度方向最大尺寸为80，立板顶端距底板底面的总高度为70，安装时需要预留的边界空间为：长度方向220、宽度方向100、高度方向90，避免与周边设备部件发生干涉。零件上所有外露棱边均做R2-R3的倒钝处理，避免安装调试过程中划伤操作人员；底板上的沉头孔深度为5，可将M6内六角螺栓完全埋入板面以下，不会凸起影响其他部件安装。在实际建模过程中，需要先绘制底板的梯形轮廓，完成两端圆弧与直边的相切约束，再依次拉伸底板实体，之后建立倾斜基准面绘制立板草图，注意立板与底板的结合处需要做合并处理，避免出现零厚度几何体；立板上的凸台与通孔需要保证同轴，

　　可通过拉伸凸台后切除孔的方式完成，最后对所有过渡位置添加圆角特征，注意圆角顺序需要先添加小半径圆角再添加大半径圆角，避免特征生成失败。该零件的壁厚均匀，最薄处壁厚为8，最厚处壁厚为20，适合采用铣削加工或3D打印方式制作，铣削加工时可先加工底板底面作为基准，再依次加工底板轮廓、安装孔，最后通过角度工装装夹加工立板结构，保证角度精度；如果采用3D打印制作，需要将底板底面作为打印支撑面，减少支撑材料的使用，降低后期处理工作量。在选型应用时，需要注意该零件的承载能力，立板单侧可承受的静载荷不超过500N，适合固定小型检测元件、轻型导向部件，不可作为重型承载支座使用；安装时需要在底板与安装基面之间添加薄铜片调整水平度，保证立板角度符合设计要求。
