带L型安装支架的单侧支撑滑轮组件结构

项目分类:通用五金配件 发布时间:2022-03-16 ID:577461
  • 带L型安装支架的单侧支撑滑轮组件结构
  • 带L型安装支架的单侧支撑滑轮组件结构
  • 带L型安装支架的单侧支撑滑轮组件结构
  • 带L型安装支架的单侧支撑滑轮组件结构
  • 带L型安装支架的单侧支撑滑轮组件结构
  • 带L型安装支架的单侧支撑滑轮组件结构
  • 带L型安装支架的单侧支撑滑轮组件结构
  • 带L型安装支架的单侧支撑滑轮组件结构
  • 带L型安装支架的单侧支撑滑轮组件结构
  • 带L型安装支架的单侧支撑滑轮组件结构

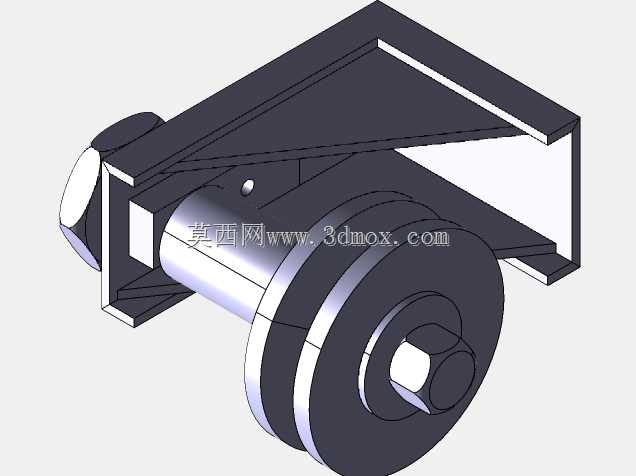

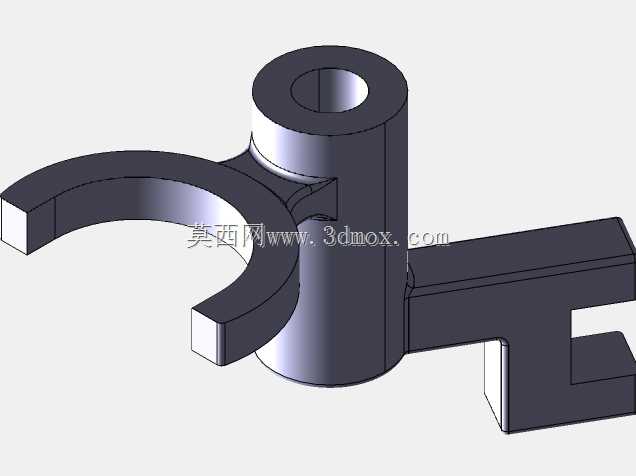

  这类单侧悬臂式滑轮支撑结构,在轻载导向类工位的应用场景十分广泛,常见于小型输送线的侧边导向、工装夹具的滑动限位、检测设备的探针移动导向、柜门类构件的滑动支撑等场景,相比双侧支撑的滑轮结构,单侧悬臂的安装形式不需要在安装面两侧预留装配空间,仅靠单块安装基板就能完成固定,在设备内部安装空间局促、安装面仅单侧可操作的工况下,适配性远高于常规双侧支撑滑轮。

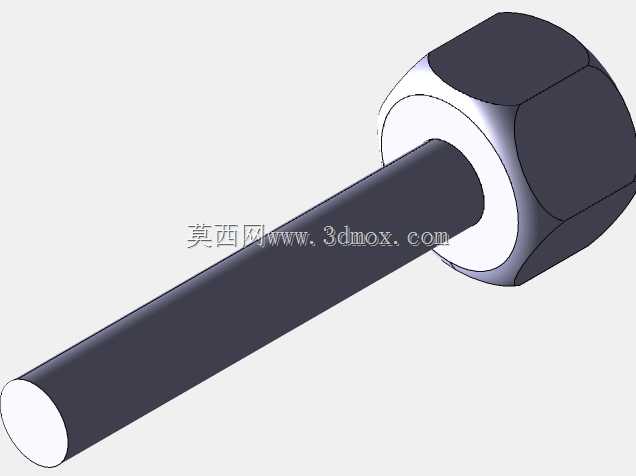

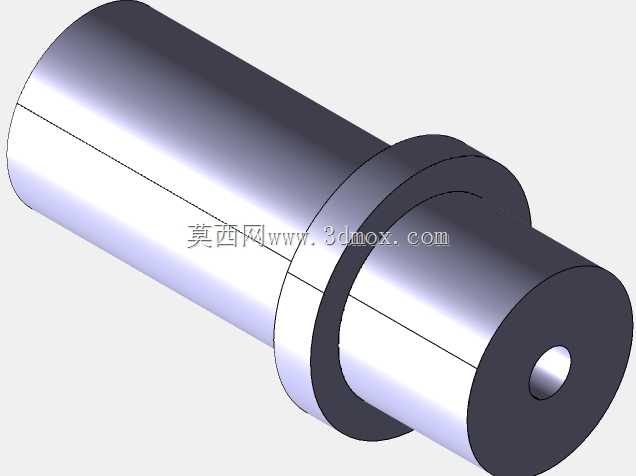

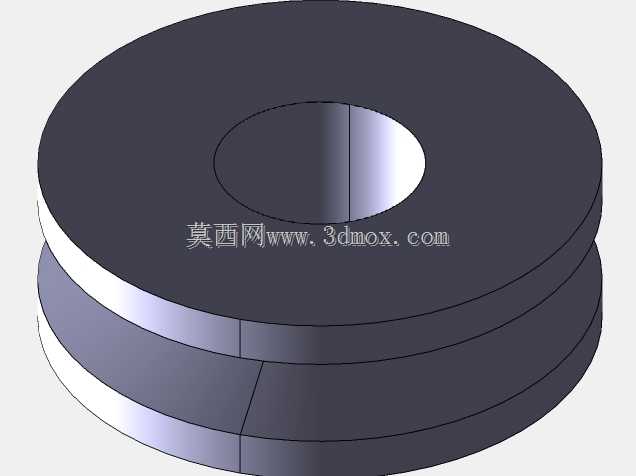

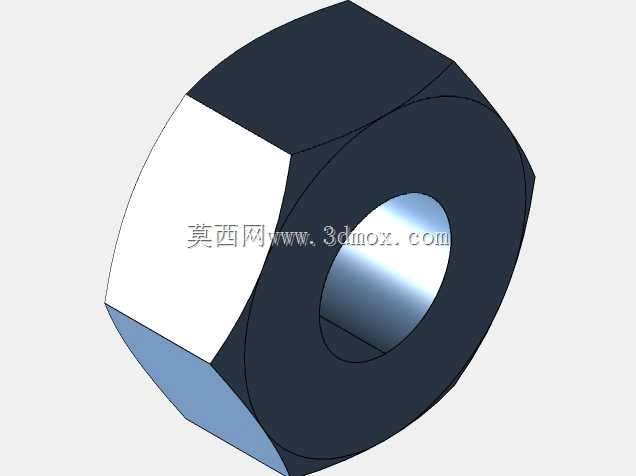

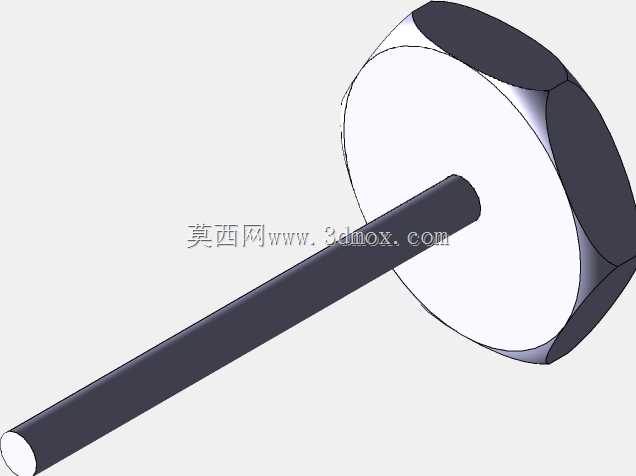

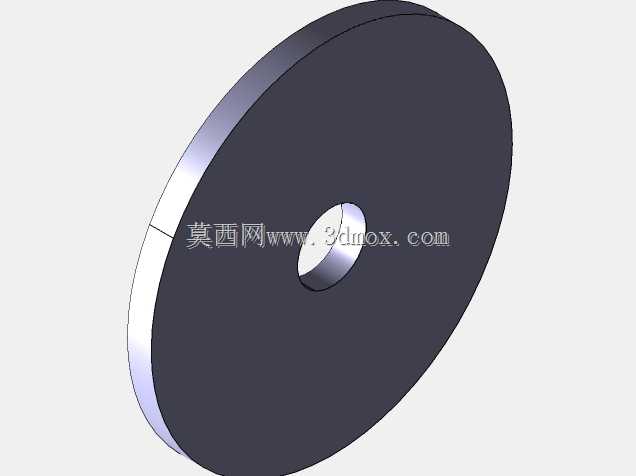

  从实际功能来看,该组件的核心作用是为沿直线运动的构件提供滚动摩擦支撑,同时通过L型支架的两个垂直安装面,适配两种不同的安装朝向:既可以将支架的水平板面固定在设备的水平基准面上,让滑轮轮面垂直朝上支撑上方移动构件,也可以将支架的垂直板面固定在设备的立式安装面上,让滑轮轮面水平朝向,对侧边移动的构件做侧向导向限位。轮体与中心轴之间采用间隙配合,轴端通过内六角螺栓锁紧固定在支架的立板上,装配时可以通过调整螺栓的锁紧力度,控制轮体转动的阻尼大小,避免轮体在空载状态下出现自由窜动,也能在长期磨损后快速拆解更换轮体,不需要整体拆卸整个支架。

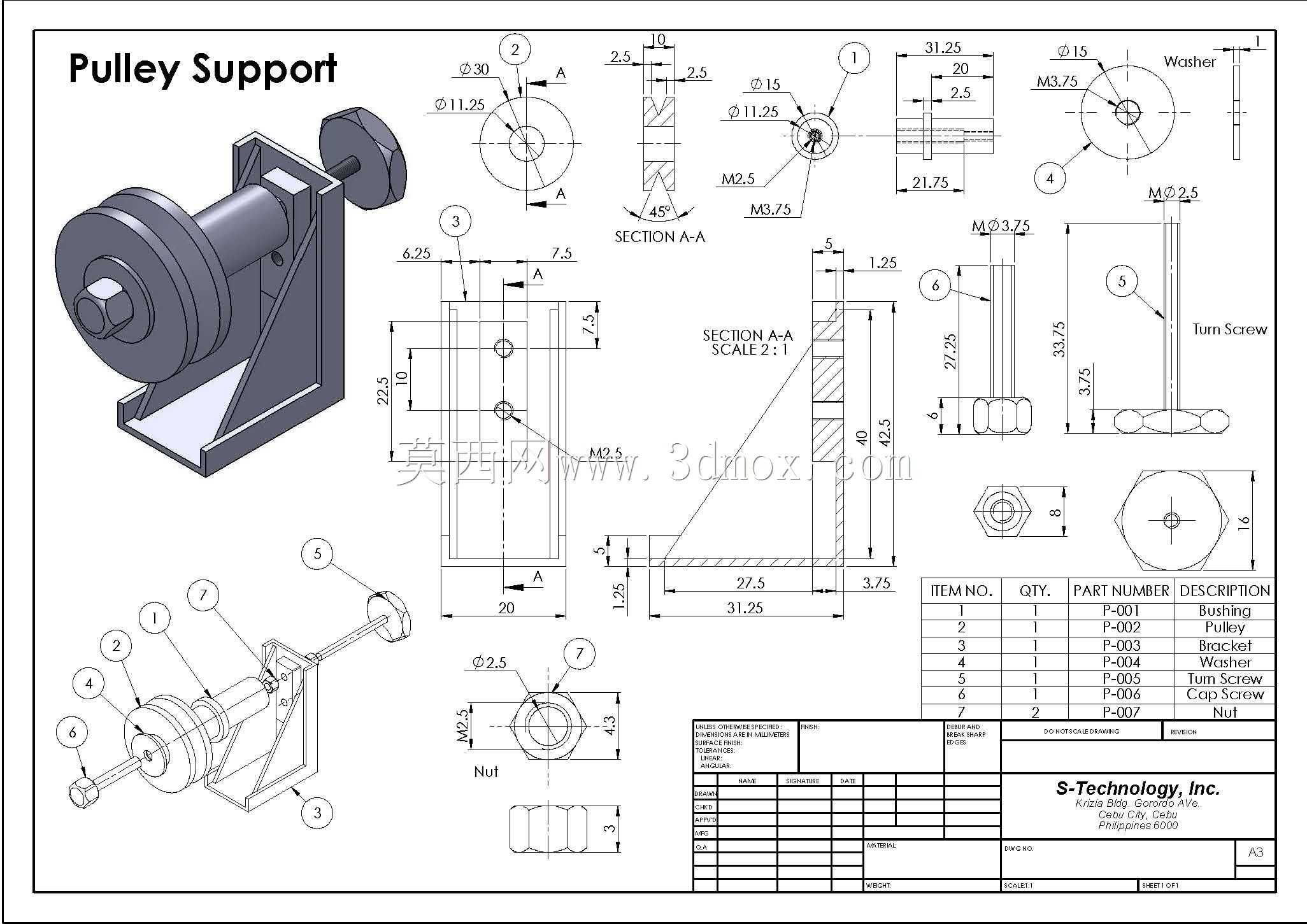

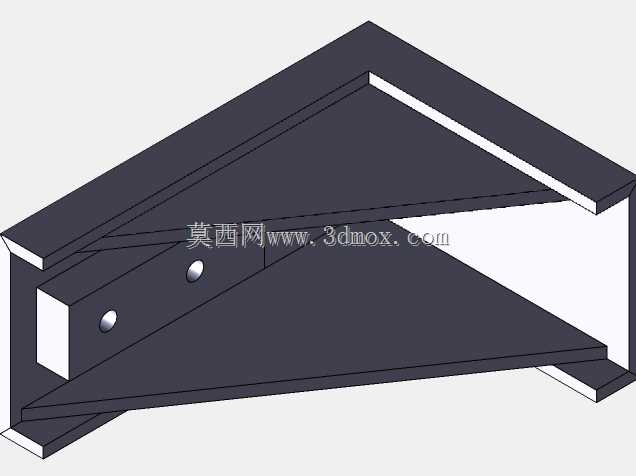

  设计思路上,整个组件优先考虑了安装的便捷性与结构的刚性平衡:L型支架的转角处设置了三角形加强筋,弥补悬臂结构带来的刚性不足问题,避免轮体受侧向载荷时支架立板出现外翻变形;支架的两个安装板面上都预留了对应的安装孔位,孔位位置避开了加强筋与轮体的运动空间,安装时紧固件不会与轮体、中心轴产生干涉。轮体的边缘做了小角度的倒角处理,一方面是装配时引导移动构件顺利滑入轮面,避免硬碰撞导致轮体或移动构件边缘磕伤,另一方面也能减少轮面边缘的应力集中,降低长期受载后轮体边缘崩裂的风险。中心轴与支架立板的配合位置设置了定位销孔,装配时打入定位销可以避免中心轴在长期转动摩擦下出现跟转,防止轴端螺栓松动脱落。

  从安装边界尺寸来看,整个组件的安装占用空间十分紧凑,L型支架的水平板长度略大于轮体的直径,垂直板的高度与轮体中心到水平安装面的高度匹配,安装时水平板需要的固定平面尺寸不超过120mm80mm,垂直板需要的固定立面尺寸不超过80mm60mm,预留的安装孔为通用的沉头孔,适配M6规格的内六角螺栓,安装时螺栓头沉入板面以下,不会突出板面影响其他构件的运动。轮体的突出宽度从支架立板外侧面算起不超过40mm,设计周边配套构件时,只要在轮体运动圆周外侧预留不小于5mm的安全间隙,就不会出现运动干涉。轮体的中心高度从水平安装面算起为固定值,配套的移动构件导向面高度需要与该中心高度匹配,偏差控制在±1mm以内,才能保证轮面与导向面完全接触,避免出现点接触导致轮体局部磨损过快。

  实际选型应用时,需要注意该结构的载荷边界,由于是单侧悬臂支撑,轮体承受的径向载荷不宜过大,适合10kg以内的轻载导向场景,如果载荷过大,会导致中心轴弯曲变形,出现轮体转动卡滞、支架立板变形的问题。轮体的材质可以根据应用场景更换,常规工况下用POM材质的轮体可以降低运行噪音,避免刮伤配套构件的接触面;如果是有耐磨要求的工况,可以更换为钢制轮体,提升组件的使用寿命,但需要对应增加中心轴的直径与支架的板厚,保证结构刚性匹配。装配过程中需要注意轮体与支架立板之间预留0.5mm左右的间隙,避免轮体转动时与立板产生摩擦,增加转动阻力;间隙也不宜过大,否则会导致轮体出现轴向窜动,影响导向精度。
