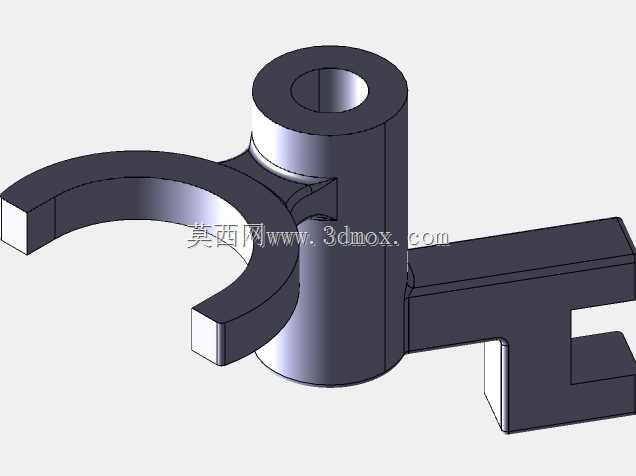

带C型卡环与立柱的机械连接构件结构

　　该构件属于小型机械连接类零件，在轻工自动化输送线、小型工装夹具、检测设备定位机构中有着广泛的应用场景，主要承担相邻功能部件的连接、定位与载荷传递作用，能够在有限的安装空间内实现径向卡接与轴向支撑的复合功能，减少装配环节的紧固件使用数量，提升小空间内的装配效率。从实际用途来看，这类构件常被用在传感器安装支架、小型气动执行件的连接支座、检测工位的工件定位挡件位置，C型开口的卡环结构可以快速卡入对应直径的圆轴类零件上，无需将轴件整体穿入闭合孔位，在设备后期维护、部件调整时能够实现快速拆装，不需要拆卸整根轴上的其他关联部件，大幅降低现场运维的工作量。从功能特性上分析，构件的立式圆柱部分设置有轴向贯通的通孔，既可以作为穿装固定螺栓的安装孔，

　　将整个构件锁紧在安装基准面上，也可以作为导向孔穿装小直径的导杆，实现小行程的滑动导向功能；C型卡环与立式圆柱之间做了圆弧过渡的加强筋结构，能够抵消卡环承受径向载荷时对接位置的应力集中，避免长期受载后出现根部断裂的问题；从立式圆柱侧向延伸出的L型支臂，末端的直角结构可以作为定位挡边，抵靠在相邻零件的基准面上，限制构件绕卡环轴线的转动自由度，保证安装后构件的姿态稳定，不会因为设备运行的振动出现角度偏转。在设计思路层面，这类零件的建模首先需要确定核心的装配基准：先明确C型卡环的内孔直径，这个尺寸需要与适配的圆轴直径保持小间隙配合，单边间隙控制在0.02-0.05mm之间，既保证卡入时的顺畅度，又不会因为间隙过大导致安装后出现晃动；

　　卡环的开口宽度需要小于内孔直径的三分之一，保证卡入轴件后卡环自身的弹性抱紧力足够，不会轻易从轴上脱出；立式圆柱的高度需要匹配安装面到轴件中心的高度差，保证卡环卡入轴件后，圆柱的下端面能够完全贴合安装基准面，避免出现倾斜安装的问题；侧向延伸的L型支臂长度需要根据相邻定位面的距离确定，支臂的厚度需要满足承受侧向载荷时的刚度要求，通常厚度不小于卡环的壁厚，避免受载后出现支臂变形。关于外形尺寸与安装边界，该构件的整体外轮廓在三个坐标轴方向的尺寸都属于小型零件范畴，立式圆柱的外径通常为适配轴径的1.5-2倍，保证圆柱自身有足够的结构强度，贯通孔的直径根据选用的固定螺栓规格确定，通常比螺栓公称直径大0.5-1mm，预留一定的安装调整余量；

　　C型卡环的壁厚与圆柱壁厚保持一致，卡环的轴向宽度根据需要承受的径向载荷确定，载荷越大则宽度越宽，保证接触面积足够分散压强；侧向L型支臂的外伸长度不宜超过圆柱外径的2倍，避免过长的支臂在受载时出现过大的挠度变形；安装时需要注意，C型卡环的开口方向需要避开主要受力方向，尽量让卡环的闭合圆弧段承受主要的径向载荷，减少开口位置的受力，防止卡环出现开口扩张导致的松脱问题；立式圆柱下端的安装面需要保证平面度要求，贴合安装基准面后不能出现翘曲，否则会导致锁紧后构件出现内应力，长期运行后出现变形。这类零件在实际加工时通常采用铝合金或者工程塑料材质，铝合金材质的构件适合有一定强度要求的工装场景，工程塑料材质的构件适合需要轻量化、防腐蚀的检测设备场景，建模时需要注意不同材质的收缩率差异，在尺寸标注时预留对应的加工余量，同时所有的棱边都需要做小尺寸的倒角处理，避免装配时划伤操作人员，也减少应力集中的位置。
