菱形编织金属网状承托结构件

　　这款菱形编织金属网状结构，是在做物料筛分输送线配套防护、承托构件时反复调整迭代出来的结构，最早是给食品加工生产线的物料沥水段做配套支撑，后来发现调整丝径和编织节点的锁紧形式后，也能适配传感器安装的防护网罩、小型设备的通风防护围挡、轻质物料的输送承托面等多个场景。

　　设计初期最先敲定的是网孔的菱形构型，相比方形孔编织网，菱形孔的节点受力后能产生微小的弹性形变，当输送的物料存在局部冲击时，网面可以通过节点的微变卸掉部分冲击力，不会像方孔网那样在经纬丝交叉点出现应力集中导致断丝。每一个编织节点都采用了双向互锁的弯折结构，相邻的金属丝在交叉位置做了180度的回弯勾连，不需要额外焊接或者绑扎固定，即使网面局部受到超过额定载荷的冲击力，也只会出现局部的形变，不会出现大面积的网丝散脱。

　　从实际使用的安装边界来看，这款网结构的边缘做了统一的收边处理，所有网丝的末端都回折到相邻的编织节点内，不会出现突出的丝头划伤安装人员或者输送的物料，安装时可以直接将网面边缘压在设备的支撑框架压条下，不需要额外做包边处理，压条宽度只要覆盖住最外侧两排菱形网孔就能保证足够的固定强度，不会在设备运行过程中出现网面移位。如果是用作传感器的防护网罩，只需要根据传感器的探测面尺寸裁剪对应大小的网片，弯折成需要的罩体形状后，边缘通过卡扣或者点焊固定在传感器安装基座上即可，菱形网孔的通透率可以达到75%以上，不会遮挡传感器的探测信号，同时金属丝的刚性结构可以阻挡外界的飞溅碎屑、硬物磕碰损伤传感器探头。

　　在物料输送场景下使用时，网面的丝径选择和网孔尺寸是匹配对应的物料粒度的，比如输送粒径在5mm以上的颗粒物料时，选用1.2mm丝径、网孔短轴4mm的规格，既可以保证漏下物料表面的水渍、碎屑，又能保证物料不会从网孔掉落，网面的整体平整度经过编织后的张紧处理，铺设在输送辊道上时，网面和辊道的贴合间隙不超过1mm，不会出现运行过程中网面被辊道剐蹭起丝的问题。如果是用作设备的通风防护网，网面可以根据通风口的形状做弧形弯折，菱形编织结构的延展性允许网面在一定范围内做曲面成型，不会在弯折过程中出现网孔变形过大、节点松脱的问题，成型后的网面通风阻力比冲孔网低30%左右，同时金属编织结构的抗疲劳强度更高，在设备长期运行产生振动的工况下，不会像冲孔网那样在孔位边缘出现疲劳裂纹。

　　设计过程中也做过不同编织角度的对比测试，最终选用的60度菱形夹角构型，是兼顾了网面各个方向抗拉强度的最优选择，当网面受到纵向拉力时，斜向的金属丝可以将拉力分散到相邻的三到四个节点上，不会出现单根丝受力过大断裂的情况；受到横向拉力时，节点的互锁结构会越拉越紧，不会出现网孔被拉大的情况。在做轻量化设备的防护围挡时，这款网结构的重量比同防护等级的钢板网轻40%以上，不需要额外做加强筋就能满足防护强度要求，安装时只需要用自攻螺丝配合压片就能固定在型材框架上，安装效率比焊接式防护网高很多。

　　针对有耐腐蚀要求的使用场景，这个结构的金属丝可以选用304或者316不锈钢材质，编织完成后整体做电解抛光处理，表面没有毛刺和卫生死角，用在食品、医药加工场景下可以直接冲洗清洁，不会残留物料残渣滋生细菌。如果是用在有防静电要求的电子元器件生产场景，网面整体做导电氧化处理后，可以直接和设备的接地端连接，及时导走网面积累的静电，避免静电击穿电子元器件，也不会因为静电吸附空气中的粉尘堵塞网孔。

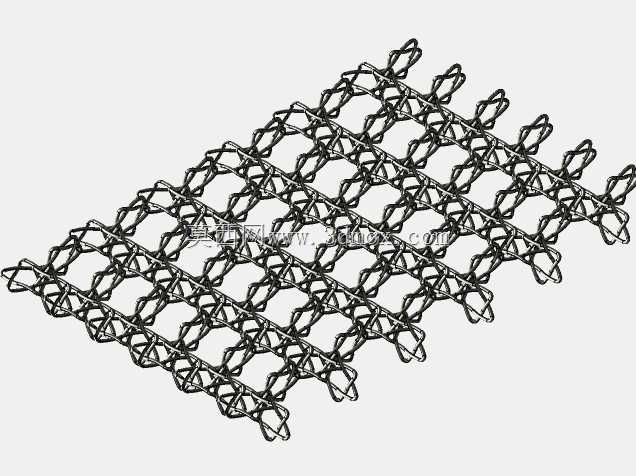

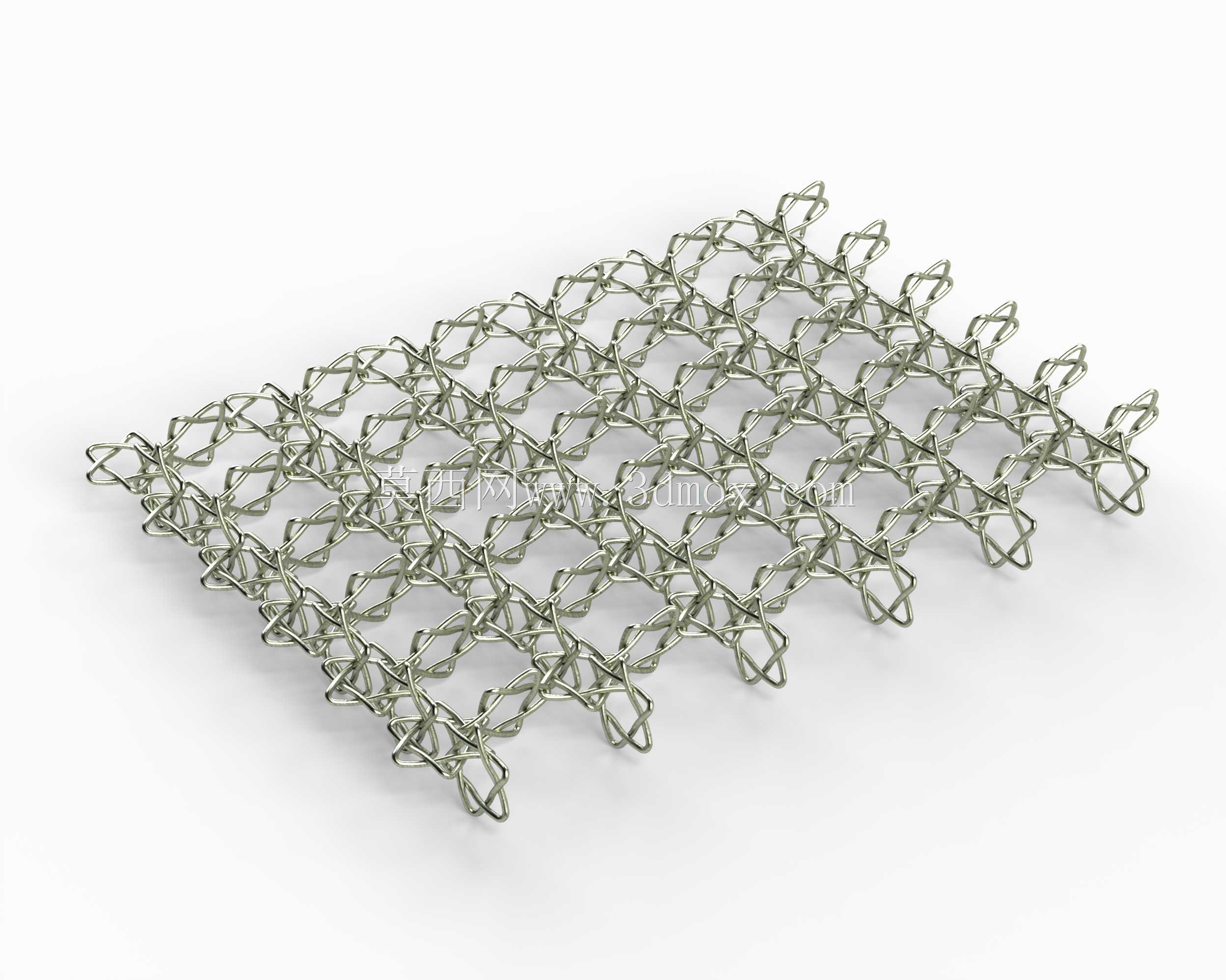

　　从结构建模的角度来说，整个网体的建模是先做单根金属丝的弯折路径，通过阵列和镜像生成整面的编织结构，所有节点的勾连间隙控制在0.1mm以内，既还原了实际编织的装配关系，也不会在后续做工程仿真时出现网格穿透的问题，导入有限元分析软件后可以直接做受力变形、抗冲击的仿真计算，不需要再做额外的模型简化。如果需要调整网孔大小或者丝径，只需要修改单根丝的弯折参数和阵列间距，就能快速生成对应规格的网结构模型，不需要重新绘制整个构件，能大幅缩短选型设计阶段的建模时间。
