便携自锁式3米钢卷尺结构设计

　　日常机械加工、家装施工、设备运维现场，随处可见这类手持钢卷尺的使用场景，不同于固定安装的光栅尺、百分表等工位式测量器具，3米量程的钢卷尺完全适配单人单手操作的测量需求，从钣金下料前的板材尺寸复核，到设备安装时的安装孔位间距核对，再到现场管线排布的长度预估，都能快速完成测量动作，不需要额外的供电、校准辅助流程，从工具包取出即可投入使用。

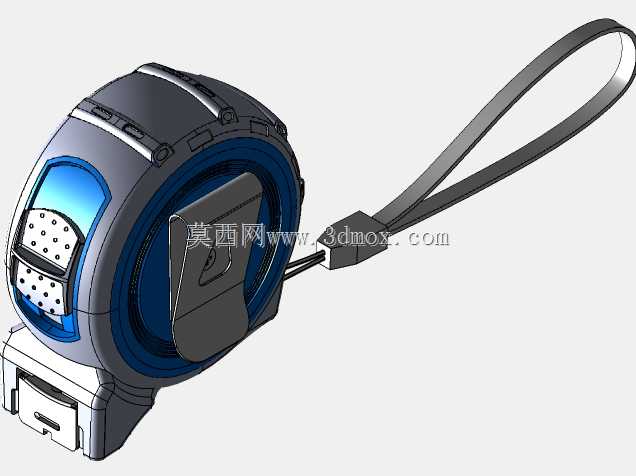

　　这款卷尺的整体结构围绕手持使用的人机逻辑做了排布，外壳采用半包式抗冲击结构，边缘做了圆弧过渡处理，避免日常磕碰时外壳开裂，同时握持区域的曲面贴合手掌自然弯曲的形态，长时间握持测量也不会产生明显的硌手感。外壳侧面集成的金属别扣，可直接卡在工装裤腰带、工具包侧袋位置，高空作业时不需要额外腾出一只手固定卷尺，也能避免工具从高处坠落的风险，别扣的折弯角度做了优化，卡入腰带时的阻力适中，不会出现卡接过紧难以取出、或是卡接过松容易滑落的问题。外壳尾部延伸出的编织挂绳，可套在手腕位置，在登高、俯身等特殊测量姿态下，即使手部短暂脱力也不会让卷尺掉落，适配复杂作业现场的使用需求。

　　卷尺的核心自锁结构集成在出尺口位置，尺带拉出到目标长度后，自锁结构会自动卡住尺带表面，不需要额外推动锁止按键即可保持尺带固定，读数时不会因为尺带回缩导致测量点位偏移，需要收尺时只需按下表面的解锁按键，尺带便会在内部卷簧的作用力下匀速收回，收回过程中尺带的导向结构会限制尺带的摆动幅度，避免尺带边缘剐蹭操作人员手部。出尺口位置做了耐磨金属衬套强化，因为日常使用中尺带反复伸缩会持续摩擦出尺口边缘，普通塑料材质的出尺口经过数百次伸缩后就会出现磨损缺口，进而导致尺带伸缩卡滞、划伤尺带表面刻度的问题，金属衬套的硬度远高于尺带钢材，长期使用也不会出现明显磨痕，能始终保持尺带伸缩的顺畅度。

　　尺带本身采用高碳钢带做淬火处理，表面的刻度采用蚀刻填漆工艺，不会因为长期摩擦出现刻度脱落的问题，尺带拉出后在1.2米的悬伸长度下不会出现明显弯折，满足单人测量较大跨度尺寸时的使用需求，不需要第二个人在另一端辅助扶尺。尺带的表面做了哑光涂层处理，户外强光下测量读数时不会出现反光晃眼的问题，昏暗的车间环境下也能清晰分辨刻度线，刻度的精度符合行业通用的长度测量公差要求，可满足常规工业现场的粗测、半精测需求，不需要反复核对测量数值。

　　内部的卷簧采用恒力结构设计，尺带拉出全程的阻力保持均匀，不会出现刚拉出时阻力过松、拉到满量程时阻力骤增的问题，收回尺带时的转速也保持稳定，不会因为卷簧力过大导致尺带末端快速甩动打伤手部。卷尺的整体尺寸控制在手掌可完全握持的范围内，放入工具包时不会占用过多空间，整体重量控制合理，单手持握测量数分钟也不会产生明显的手部疲劳感。外壳的拼接缝隙做了密封处理，日常在多粉尘、少量溅水的作业场景下使用时，粉尘、水渍不会轻易进入壳体内部卡滞卷簧与尺带结构，延长工具的实际使用寿命。

　　在结构建模过程中，需要重点关注尺带卷曲的曲率与内部卷簧舱的空间匹配关系，卷簧的固定端与壳体的连接位置需要做足够的强度强化，避免尺带快速收回时的冲击力导致固定柱断裂；自锁结构的卡爪行程需要反复校核，既要保证锁止时卡爪能完全贴合尺带表面提供足够的锁止摩擦力，又要保证解锁时卡爪能完全脱离尺带，不会在尺带收回过程中持续摩擦尺带表面造成额外磨损。出尺口的导向弧度需要与尺带的自然卷曲弧度匹配，避免尺带伸缩过程中出现硬折弯，导致尺带产生永久变形影响后续的测量精度与伸缩顺畅度。
