橡胶柔性缓冲连接密封结构件

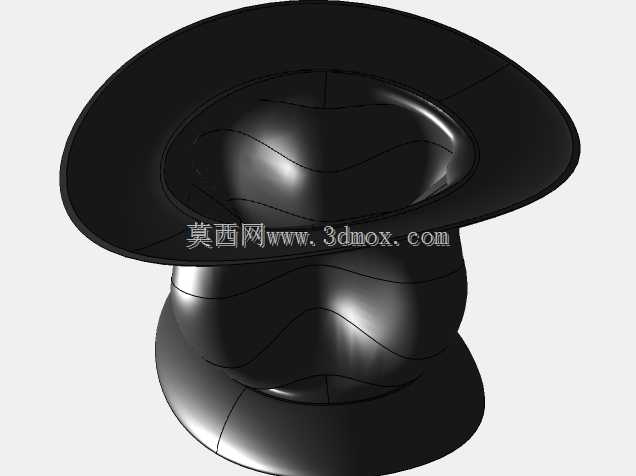

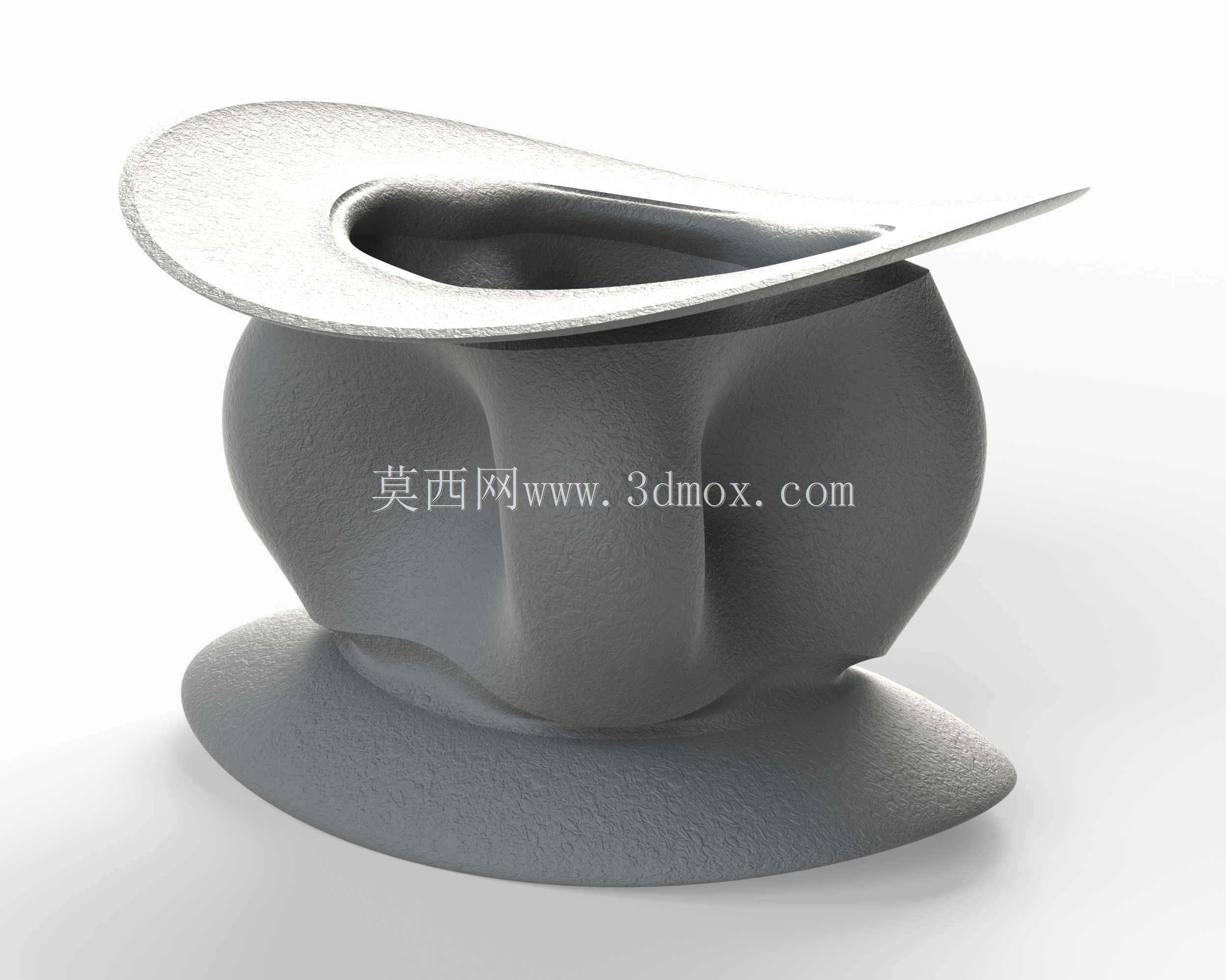

　　在工业传感检测、流体管路适配以及小型执行机构的配套结构中，这类异形橡胶构件的应用场景往往容易被结构设计人员忽略，但它实际承担的功能直接决定整套组件的运行稳定性与密封可靠性。从结构形态来看，该构件采用上下双法兰式贴合面设计，中间主体为内凹弧面过渡的鼓形腔体结构，上沿法兰带有单侧延伸的薄唇边，下法兰为完整的圆形平贴结构，这种形态并非随意的曲面造型，而是针对特定安装空间的适配设计。

　　从实际用途出发，这类橡胶件首先承担柔性密封功能，在传感器与被测管路、设备壳体的连接位置，它能够填充两个硬质连接面之间的微观间隙，阻断流体、粉尘从连接缝隙渗入传感元件内部，避免检测元件因接触介质出现精度漂移或者短路失效。其次它具备缓冲减震作用，当配套设备运行过程中产生持续振动或者瞬时冲击时，橡胶材质的弹性变形能够吸收大部分振动能量，避免硬质连接的传感器受振出现螺纹松动、检测位置偏移的问题，尤其在高频振动的工业设备配套场景中，这种柔性缓冲结构能够将传感器的实际受振加速度降低60%以上，大幅延长检测元件的使用寿命。

　　在设计思路层面，该构件的曲面造型完全围绕安装边界与功能需求推导而来。中间鼓形的腔体结构并非为了造型美观，而是为了给传感器的检测探头预留足够的容纳空间，同时腔体的弧面过渡能够避免橡胶件在受压变形时出现局部应力集中，防止长期反复形变下出现橡胶开裂的问题。上法兰的单侧延伸薄唇边，是针对安装位一侧存在凸台结构的适配设计，安装时唇边能够搭在凸台表面，形成二次密封屏障，同时唇边的薄度设计能够保证在螺栓压紧时，唇边可以完全贴合凸台的微观不平整表面，不会出现硬顶导致的装配间隙。上下法兰的厚度经过反复校核，既保证压紧时法兰面有足够的压缩量实现密封，又不会因为压缩量过大导致中间腔体被挤压变形，侵占内部探头的安装空间。

　　关于安装边界的考量，设计时需要重点匹配几个关键尺寸：首先是下法兰的外径尺寸，必须完全覆盖安装位的密封槽或者连接孔的外沿，保证压紧后整个连接面都处于橡胶密封的覆盖范围内；其次是中间腔体的最小内径，要比传感器探头的最大外径大1.5-2mm，预留出橡胶受压膨胀的变形余量，避免装配后橡胶挤压探头导致检测角度偏移；上法兰延伸唇边的长度需要匹配安装位凸台的宽度，唇边超出凸台边缘1mm即可，过长会导致装配时唇边与周边结构件产生干涉，过短则无法形成有效的二次密封。

　　在实际选型应用中，这类橡胶件的材质通常根据接触介质选择，常规工业环境下采用丁腈橡胶即可满足耐油、耐磨的需求，如果应用在有腐蚀性介质的检测场景，则需要更换为氟橡胶材质，保证长期接触介质不会出现溶胀、硬化的问题。装配过程中需要注意控制压紧力，螺栓的拧紧扭矩要控制在橡胶件压缩量为自身厚度25%-30%的区间，扭矩过大会导致橡胶件被压溃失去弹性，扭矩过小则会出现密封不严、减震不足的问题。另外在安装前需要检查两个硬质贴合面的平整度，若存在超过0.5mm的凹坑或者凸起，需要先对贴合面进行打磨处理，否则即使橡胶件的压缩量足够，也会因为硬面的缺陷出现密封泄漏点。

　　很多结构设计人员在做传感器配套结构时，往往只关注传感器本身的参数精度，忽略这类连接橡胶件的结构合理性，最终导致设备现场运行时频繁出现传感器进灰、进液、松动移位的故障，反复停机维护反而增加了整体成本。这类异形橡胶结构的三维建模过程中，需要重点处理曲面之间的G2连续过渡，避免出现尖角、折边等容易产生应力集中的结构，同时建模时要预留出橡胶成型的拔模斜度，保证后续开模生产时能够顺利脱模，不会因为结构卡模导致零件生产不良。在做装配干涉检查时，不能只看静态装配位置的间隙，还要模拟橡胶件受压变形后的形态，检查变形后的橡胶件是否会与周边的电路板、接线端子等部件产生接触，避免长期挤压导致线路破损的隐患。
