机用精密平口夹持工装结构设计

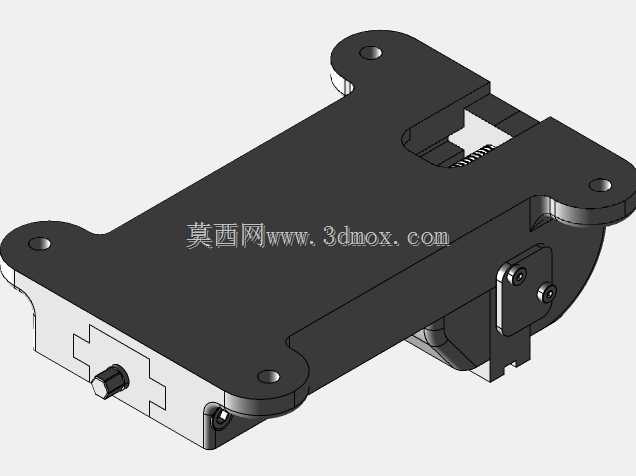

　　在数控铣削、小型零件精密磨削、钳工划线等常规机加工场景里，这类侧固式平口夹持工装是工位上出镜率最高的通用夹具之一，区别于重型机用虎钳的大夹持力设计，这款结构更偏向小型精密零件的快速装夹，适配加工中心工作台T型槽安装、小型台式钻床台面固定等多类工位需求。从结构设计逻辑来看，整体采用分体式铸造基体搭配滑动钳身的布局，固定钳身与底座为一体化铸造成型，底部延伸出两个带安装沉孔的支脚，安装孔位的中心距经过标准化适配，可直接匹配常见的100mm、125mm规格台虎钳安装孔距，也能通过压板直接固定在加工中心工作台面上，安装时无需额外制作过渡转接板，降低工位适配成本。滑动钳身的导向结构采用内嵌式矩形导轨配合丝杆传动，导轨面做了等高研磨处理，

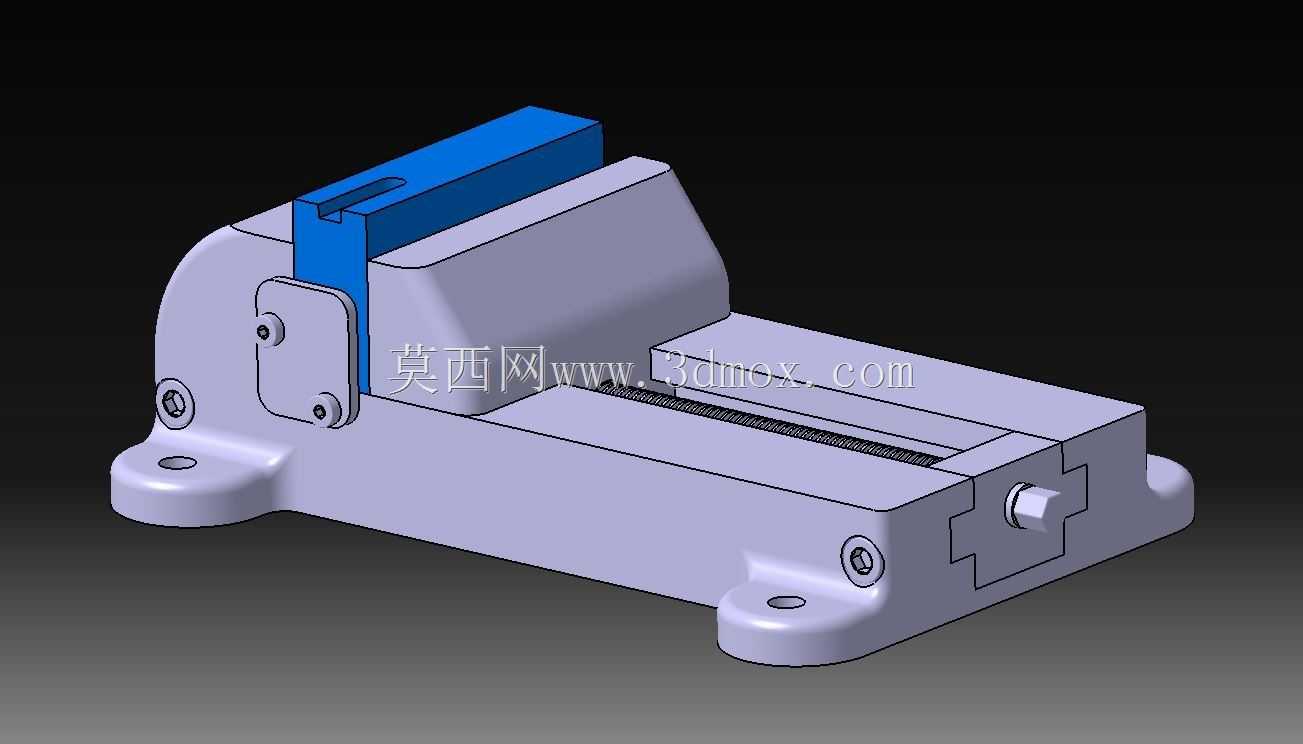

　　钳身滑动过程中无偏摆间隙，夹持工件时能保证固定钳口与活动钳口的平行度控制在0.02mm/100mm以内，满足精密零件加工的形位公差要求。钳口部分采用可更换式设计，通过两个内六角螺钉固定在钳身安装面上，用户可根据加工需求更换光面钳口、齿面钳口或者软质钳口，适配不同材质工件的夹持需求，避免夹伤工件表面。侧边的蓝色快动拨块是这款结构的特色设计，区别于传统虎钳需要全程旋转丝杆开合的操作方式，拨块可快速解锁丝杆锁止结构，实现钳身的大行程快速推拉，当靠近工件后再通过端部的方头丝杆施加夹紧力，大幅缩短工件装夹的辅助时间，尤其适合批量小型零件的加工场景，能有效提升单工位的加工效率。从安装边界尺寸来看，整体底座长度控制在200mm左右，

　　宽度110mm，闭合状态下总高度90mm，最大夹持行程可达100mm，既不会占用过多工作台面空间，也能满足绝大多数小型精密零件的夹持尺寸需求。结构细节上，固定钳身侧面预留了挡板安装位，可加装定位挡板实现工件的快速定位，批量加工时无需每次都进行尺寸找正；丝杆端部的方头尺寸适配标准的机用扳手，也可加装气动或电动拧紧装置实现自动夹紧，适配自动化加工单元的升级需求。基体的边角位置都做了R角过渡处理，既避免铸造应力集中导致的基体开裂问题，也能防止操作过程中尖锐边角划伤操作人员。在实际应用中，这类夹具不仅可用于金属零件的铣削、钻削加工装夹，也可更换软钳口后用于塑料件、小型铝型材的夹持作业，甚至在工装装配、零件修配场景下也能作为固定夹具使用，

　　通用性极强。设计过程中对各部件的受力做了针对性优化，钳身受力位置做了加厚处理，丝杆采用梯形螺纹传动，具备自锁特性，夹紧后不会因为加工过程中的振动导致钳口松脱，保证加工过程的安全性。导向导轨的配合间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后无需更换整个基体，只需调整间隙即可恢复夹持精度，大幅延长夹具的使用寿命。
