小型手动金属线材折弯成型工装结构

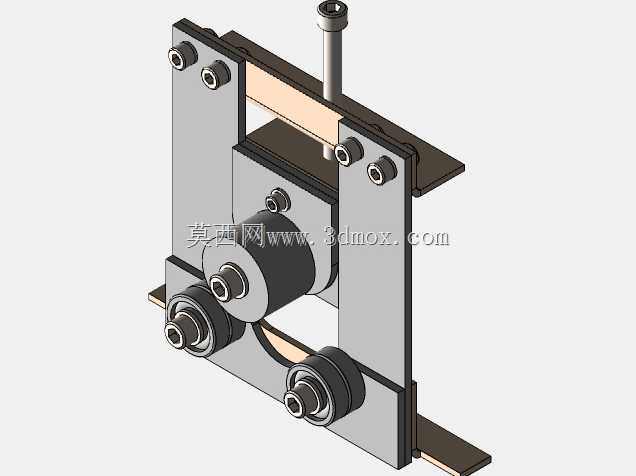

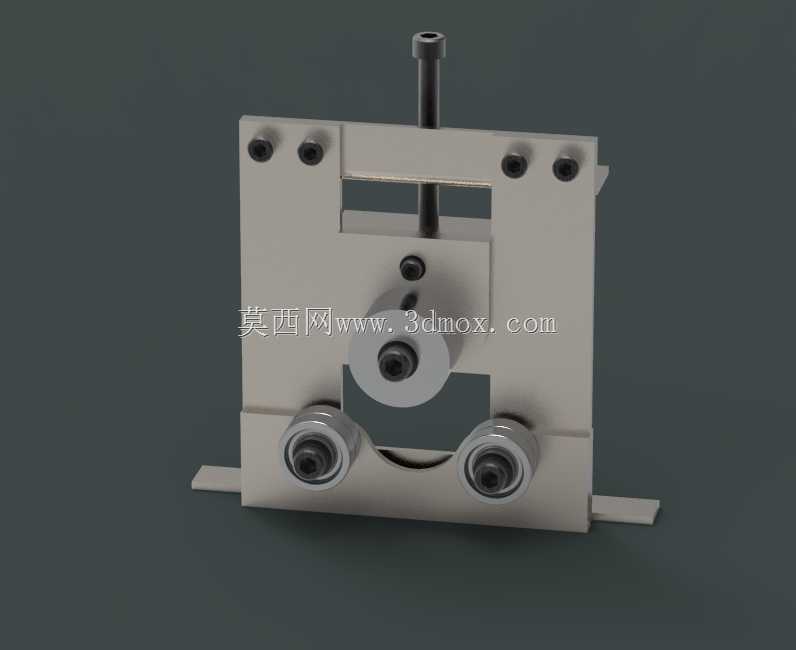

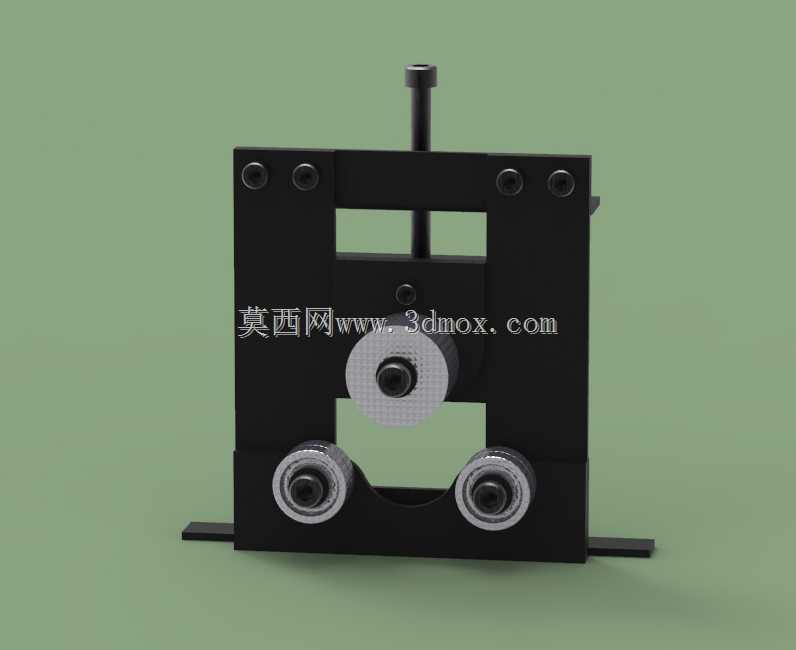

　　这款小型折弯结构主要面向小批量金属线材、薄金属条的折弯作业场景，常见于五金维修工位、电子元器件引脚成型、小型五金件打样、首饰加工以及教学实训场景中，区别于大型数控折弯设备，它不需要外接动力源，完全依靠手动操作即可完成小尺寸金属件的折弯工序，占用工位面积极小，可直接固定在常规钳工工作台台面上使用，不需要额外预留大型设备的安装空间。从结构设计逻辑来看，整体采用框架式立式布局，主体承力结构为双侧立式支撑板，通过顶部的横向连接块形成稳定的门型承力框架，底部设置带安装孔的水平固定支脚，可通过螺栓直接锁紧在工作台面，避免作业过程中设备出现位移晃动，保证折弯精度的稳定性。核心执行部件采用三辊式成型结构，

　　下方两个带深沟球轴承的支撑辊作为折弯时的工件承托支点，两个支撑辊的中心距经过反复校核，既能够保证不同直径的金属线材可以顺利卡入辊间间隙，又能避免间隙过大导致折弯处出现过度凹陷或者折痕不均匀的问题；上方的压辊通过顶部的调节螺杆实现垂直方向的进给，转动顶部的调节手杆即可带动压辊上下移动，针对不同直径、不同材质的金属线材，可以灵活调整压辊的下压量，从而获得不同折弯半径的成型效果，这种调节方式不需要更换模具，仅通过螺杆进给量的调整就能适配一定范围内的加工需求，大幅降低了小批量加工时的换型成本。压辊与下方支撑辊均采用外圈光滑的轴承结构，折弯作业时辊轮可随工件进给同步转动，将工件与辊面之间的滑动摩擦转化为滚动摩擦，既能够减少工件表面的划伤，

　　保证成型后工件的表面质量，又能降低操作时的进给阻力，手动操作时不需要施加过大的推力即可完成折弯动作。设备的整体安装边界控制在极小的范围内，整体宽度不超过200mm，高度不超过250mm，底部支脚的安装孔距适配常规钳工台的T型槽间距，不需要对现有工作台进行改造即可完成安装固定。在实际使用过程中，操作人员只需要将待折弯的金属线材或者薄金属条穿入上下辊之间的间隙，调整好顶部螺杆的下压量确定折弯半径，手动扳动工件或者带动压辊进给即可完成圆弧折弯或者定角度折弯作业，针对直径3mm以下的铁丝、铜丝、铝丝以及厚度1mm以下的薄钢板条都能获得稳定的折弯效果，不会出现工件打滑或者折弯角度偏移的问题。结构设计上尽可能减少了冗余零件，

　　整体零件数量不超过20个，大部分零件都可以采用常规的机加工方式制作，支撑板采用普通Q235钢板线切割加工即可，连接螺杆采用标准的梯形螺纹螺杆，辊轮直接采用标准深沟球轴承搭配定制的辊轴，不需要开模制作特殊零件，后期维护时仅需要更换磨损的轴承即可，维护成本极低。不同于大型折弯设备需要专业人员进行编程调试，这款小型折弯结构不需要任何电气、液压配套设施，新操作人员仅需要5分钟左右的熟悉过程即可掌握操作技巧，非常适合小批量多品种的加工场景，比如电子厂的元器件引脚预成型、五金维修时的小零件折弯、实训教学时的折弯工艺演示、手工DIY场景下的金属件造型加工，在没有工业供电的野外维修场景下也能正常使用，完全不受场地和动力条件的限制。结构的受力路径经过优化，折弯时的作用力直接通过两侧支撑板传递到底部安装支脚，顶部的调节螺杆仅承受垂直方向的下压力，不会出现侧向弯矩导致螺杆变形的问题，长期使用后也能保证压辊的进给精度，避免出现压辊偏移导致的折弯半径不一致问题。辊轮的安装位置预留了一定的调整间隙，当长期使用出现辊轮磨损后，可以通过调整辊轴的固定位置补偿磨损量，进一步延长设备的整体使用寿命。
