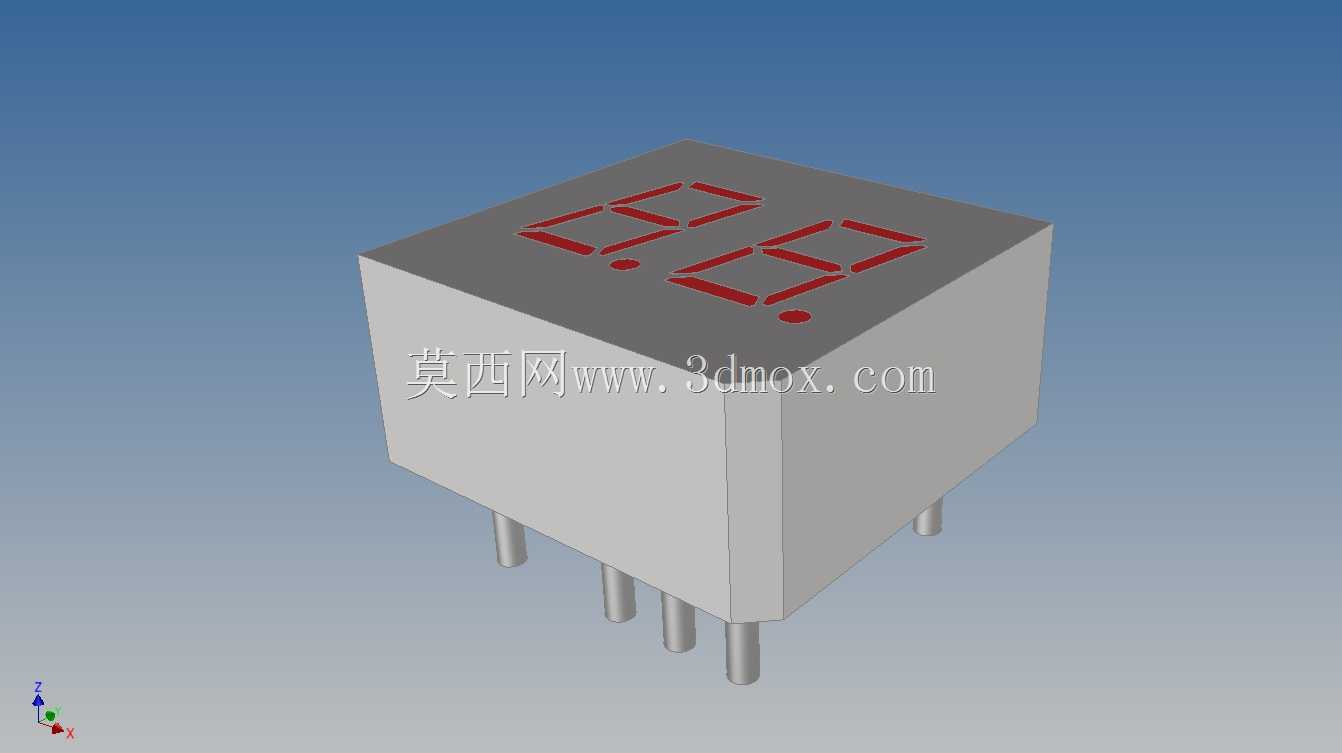

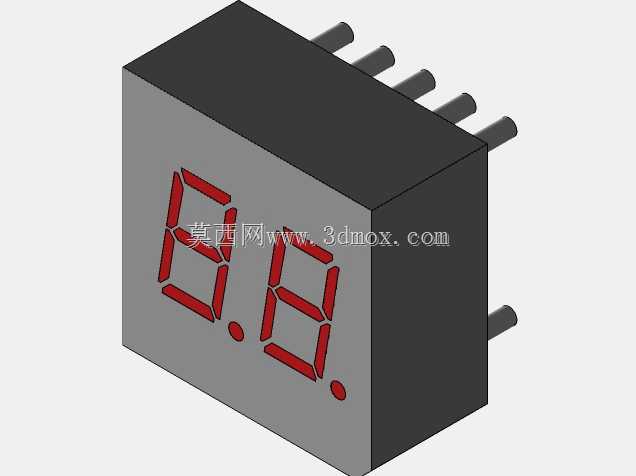

两位七段红色数码显示管结构设计

项目分类:传感器 发布时间:2022-03-16 ID:577599
  • 两位七段红色数码显示管结构设计
  • 两位七段红色数码显示管结构设计

  在工业控制盘柜、小型检测仪器、家电控制面板的数字显示环节,两位七段直插数码管是应用频次极高的基础显示元件,本次建模的这款双位七段显示器件,针对小空间安装场景做了结构适配,能满足多数低功耗数字显示工位的装配需求。从实际选型适配角度看,这类双位段码管常被用在小型计数器、温控器面板、电源模块输出显示、小型测试仪器的数值展示工位,相比液晶显示模块,它的自发光特性在车间光照环境复杂的场景下,可视角度更大,低温环境下响应速度更快,不会出现液晶低温拖影、显示迟缓的问题,适合工业现场的粗放使用环境。

  建模过程中优先还原了器件的实际安装边界,整体塑封外壳采用立方体直插结构,引脚采用标准2.54mm间距直插排布,适配通用万用板、量产PCB的焊盘设计,不需要额外做定制封装,能直接匹配常规波峰焊、手工焊接的工艺要求。外壳顶部的显示面做了轻微的磨砂漫反射处理,对应两个独立的七段发光单元,每个单元旁设置了独立的小数点显示段,可根据显示需求点亮实现小数位标识,发光段采用红色发光色域,是工业场景中辨识度最高的显示配色,在强光、弱光环境下都能快速识别显示数值。

  从结构设计思路上,建模时严格还原了器件的实际装配公差,塑封外壳的边角做了微小的倒角处理,避免生产运输过程中边角崩裂,引脚伸出长度符合直插元件的标准成型要求,焊接后引脚露出焊盘的长度控制在1.5-2mm区间,既保证焊接强度,又不会出现引脚过长触碰周边元件造成短路的问题。两个显示位的段码排布采用标准共阴/共阳通用的段序布局,建模时保留了内部发光段的位置对应关系,能直接用于PCB布局时的干涉检查,也可用于面板开孔的尺寸匹配验证,避免出现面板开孔偏移导致显示面被遮挡的问题。

  在安装适配层面,这款数码管的塑封本体尺寸适配常规面板的嵌入式安装需求,显示面与面板表面的贴合间隙控制在0.2mm以内,安装时不需要额外加装遮光衬垫就能避免相邻发光段的串光问题,外壳的塑封材质采用常规阻燃PBT材质的壁厚设计,能满足电子元件的阻燃等级要求,引脚采用铜质镀锡材质,建模时还原了引脚的圆柱形态与排布位置,可直接用于整机装配的干涉检查,验证焊接后与周边电容、电阻、接插件的安全间距,避免出现装配时元件互相干涉无法插装的问题。

  不同于多位连体数码管的大尺寸设计,这款双位七段管的小体积特性,适合安装空间局促的小型设备面板,比如小型手持检测仪、嵌入式控制模块、电源模块的参数显示位,它的直插结构也比贴片封装的数码管焊接强度更高,在有轻微振动的设备上使用时,不会出现贴片元件虚焊脱落的问题。建模过程中没有做过度的结构简化,还原了外壳表面的细微脱模斜度,以及引脚根部的塑封固定结构,能准确反映元件的真实外形,用于结构设计时的装配验证完全可以达到精度要求,不需要额外测绘实物就能完成面板开孔、PCB布局的设计工作,能缩短小型显示类设备的开发周期。
