带安装附件的同轴斜齿轮减速电机

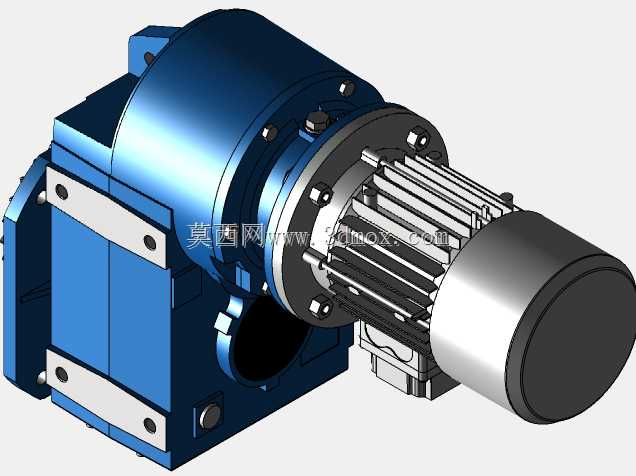

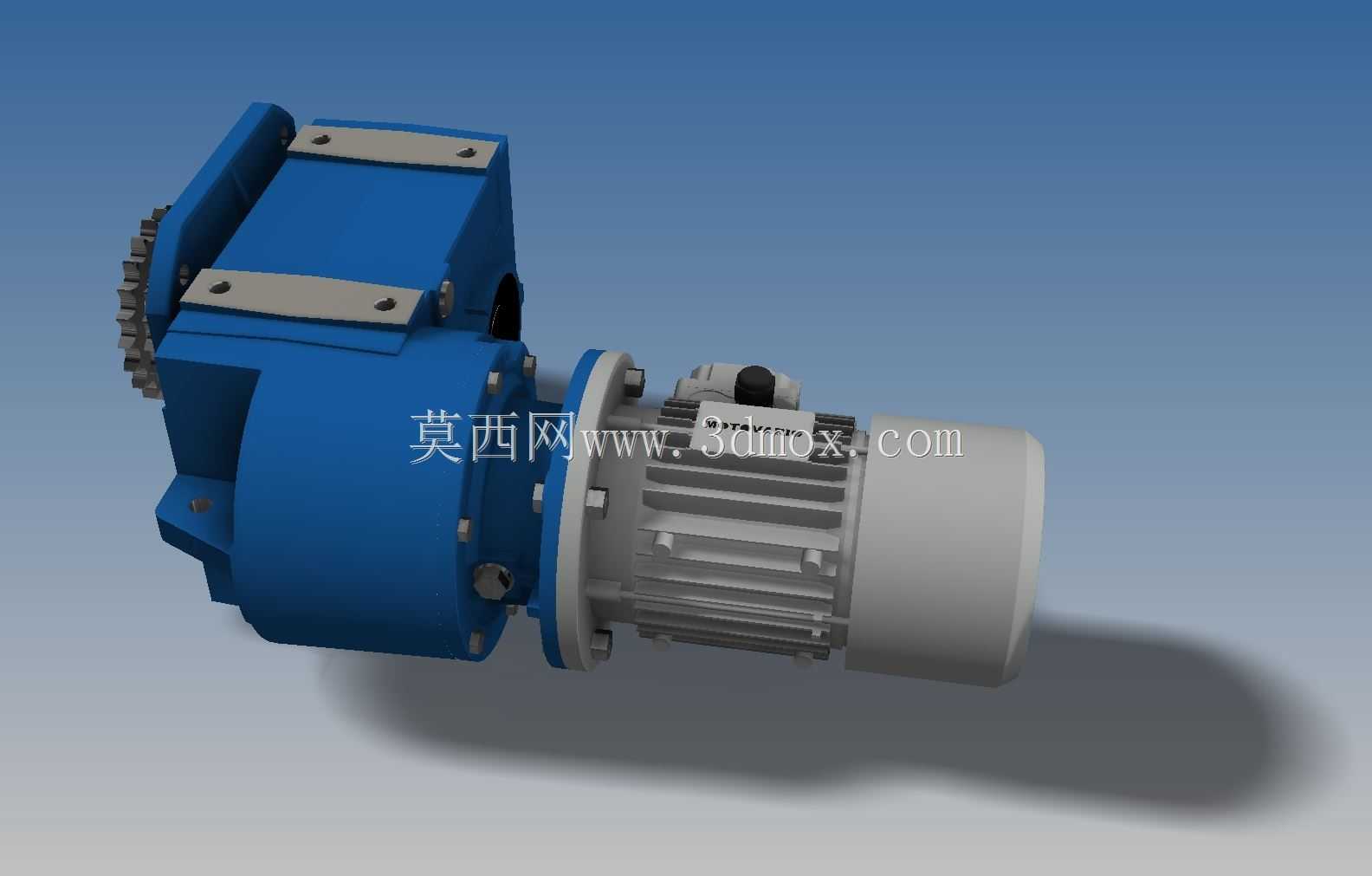

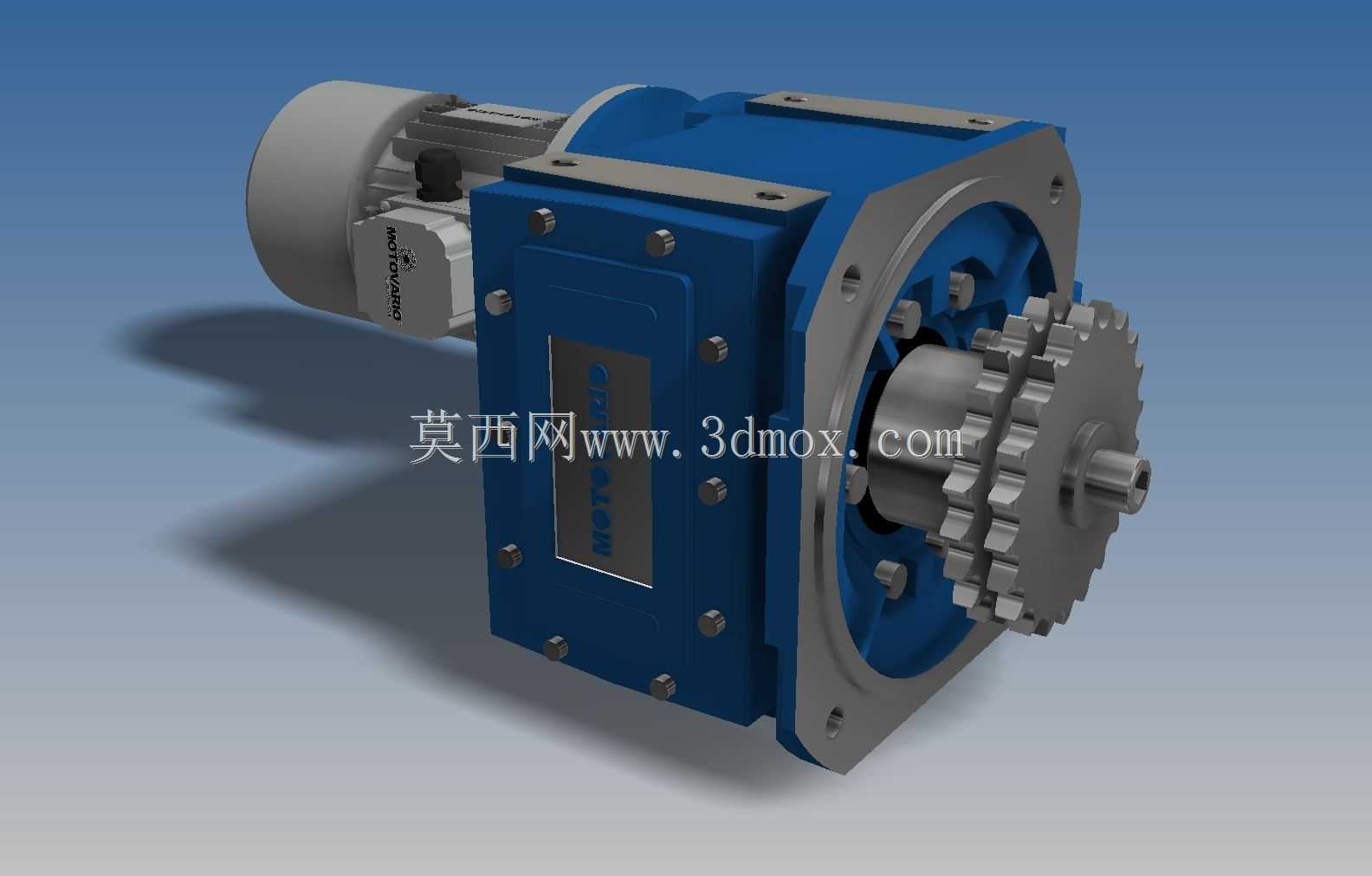

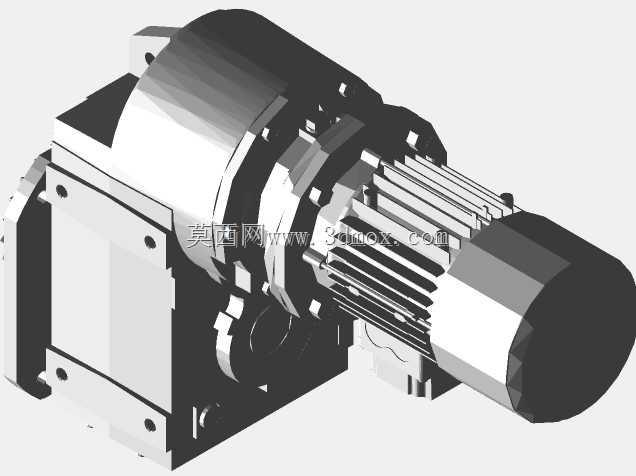

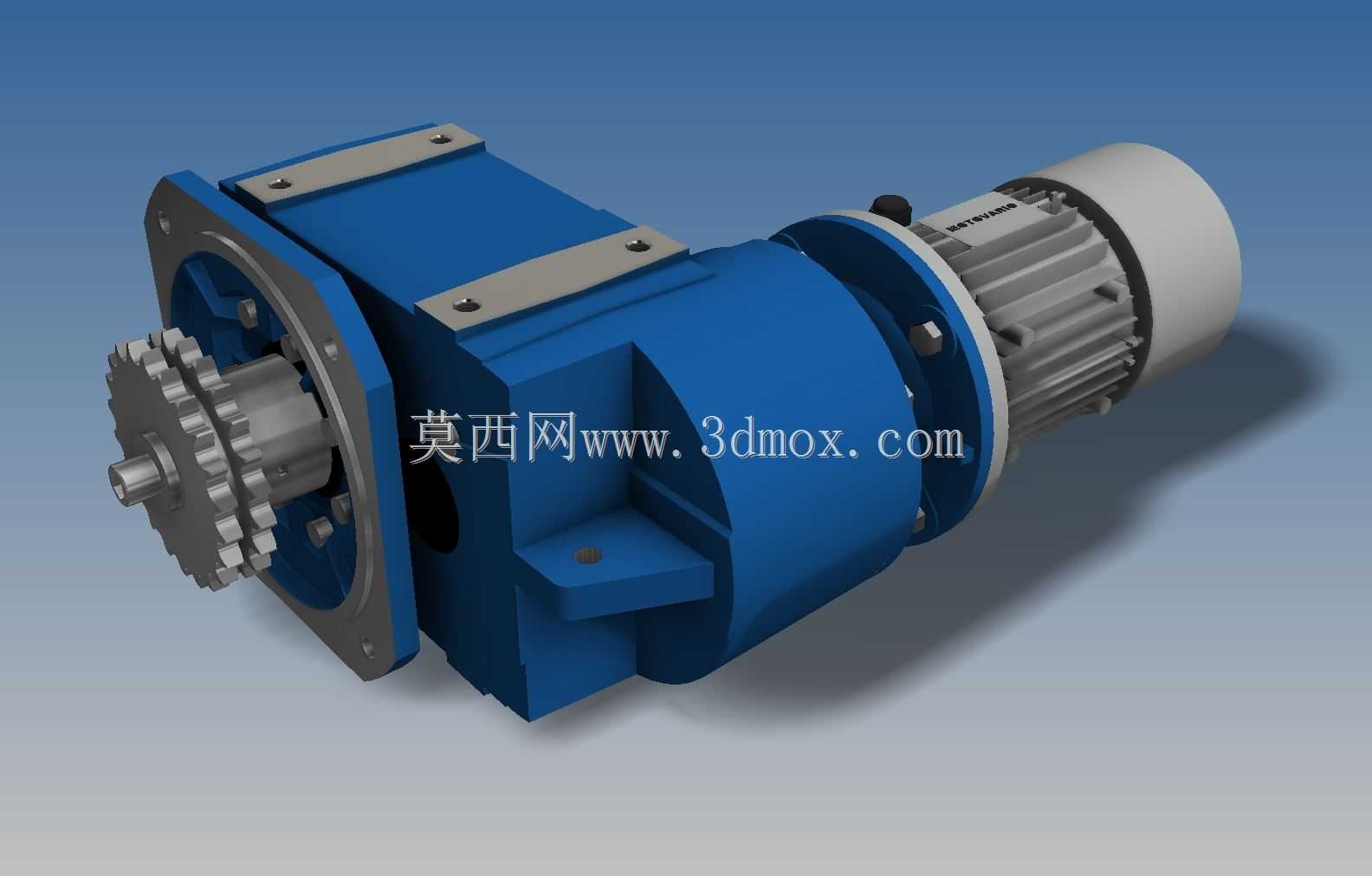

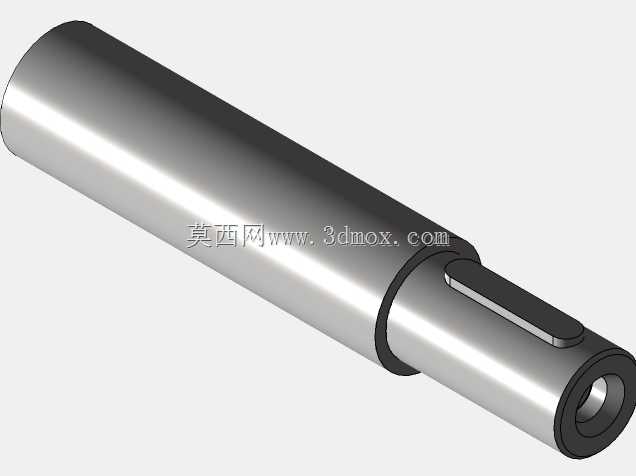

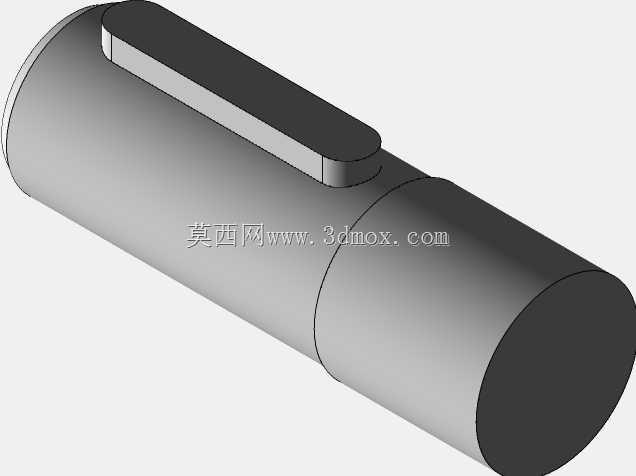

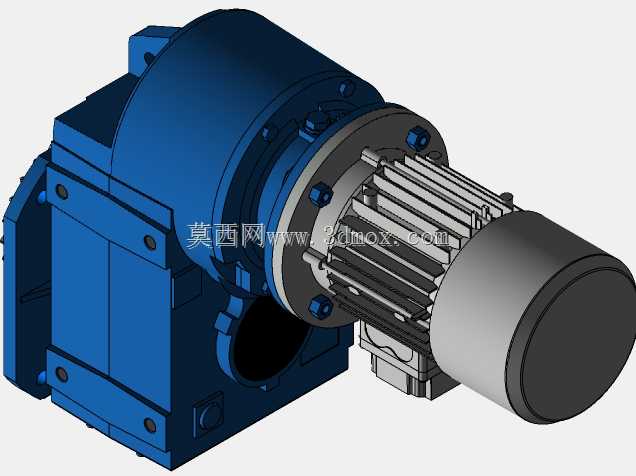

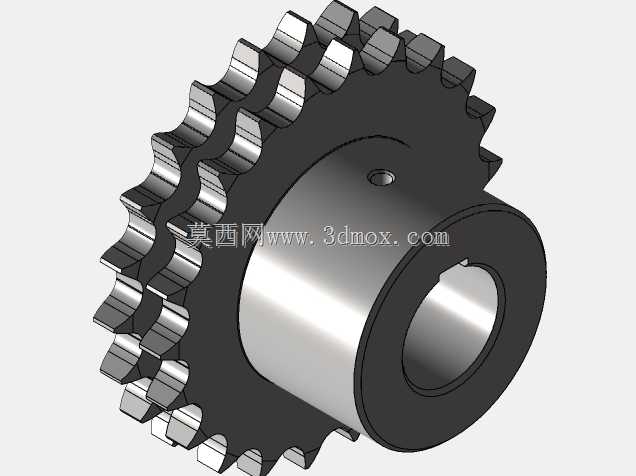

　　这款同轴式斜齿轮减速电机，是工业传动场景里应用极广的动力集成部件，常被用在自动化输送线、包装机械辊道驱动、小型物料提升设备、轻工生产流水线的动力端，替代传统分体式电机加联轴器加减速器的组合，大幅缩减传动单元的安装占用空间。从结构设计来看，电机部分与减速箱体采用法兰直连的同轴布局，输出轴与电机转子轴线完全重合，这种布局的核心优势是传动链短，没有额外的联轴器偏心误差，运行时的径向跳动量更小，传动效率比分体式结构高5%到8%左右。输出端集成的链轮安装轴颈做了标准键槽设计，可直接适配标准节距的传动链轮，不需要额外加装转接轴套，现场安装时只需对准安装法兰的螺栓孔位，锁紧固定螺栓即可完成装配，能大幅缩短设备组装的工时。

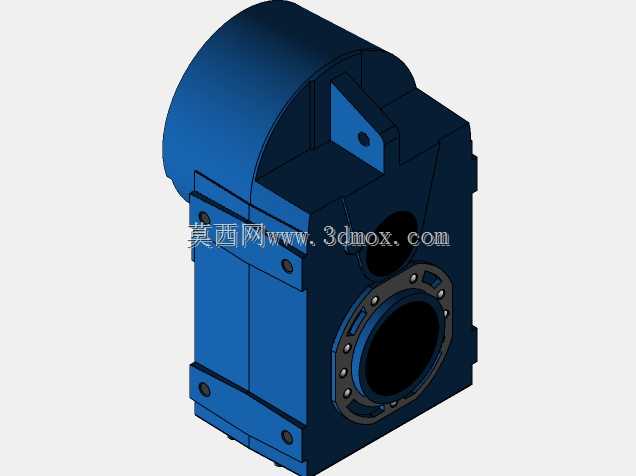

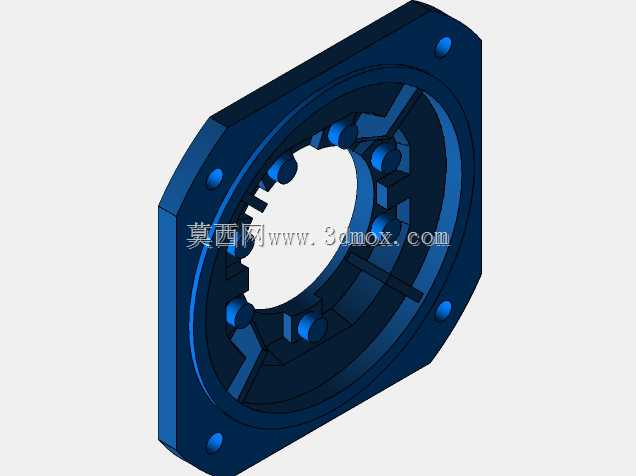

　　从安装边界来看，这款减速电机的法兰安装面做了加厚处理，法兰边缘的安装孔为通孔设计，可适配M10到M12规格的高强度安装螺栓，箱体侧面预留的吊装凸台可在大规格机型安装时配合吊环使用，避免装配过程中磕碰箱体漆面或者损伤输出轴密封件。箱体上的两个金属压条是检修端盖的固定压块，日常维护时不需要完全拆解箱体，只需松开压块螺栓即可打开端盖检查内部齿轮啮合情况、补充润滑脂，降低后期运维的拆解难度。输出轴端的密封采用双唇口骨架油封，能适应多粉尘、少量切削液飞溅的车间工况，避免润滑脂泄漏同时阻挡外界杂质进入齿轮腔，延长齿轮副的使用寿命。

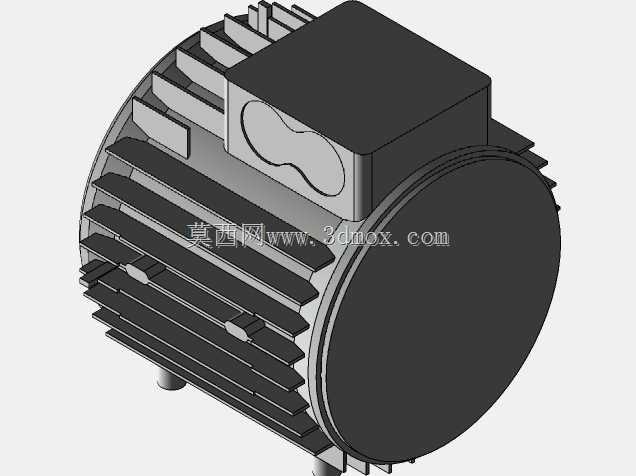

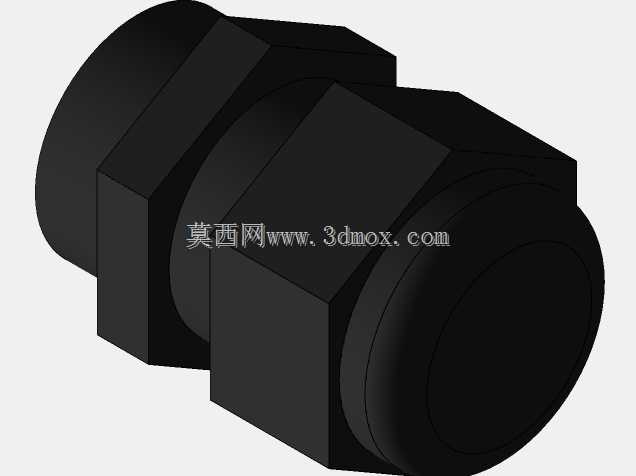

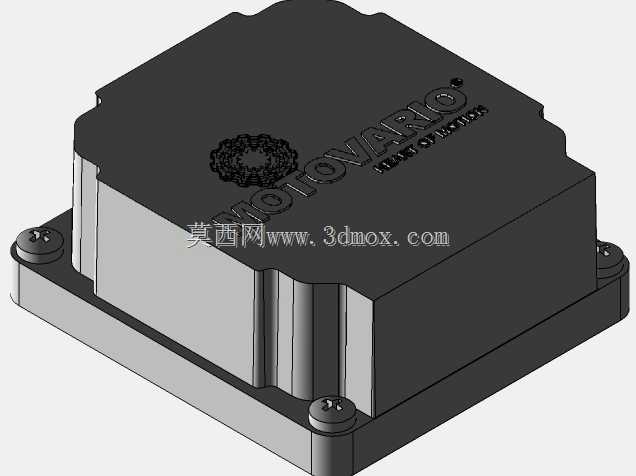

　　设计过程中，齿轮副采用斜齿硬齿面设计，齿面经过渗碳淬火处理，齿面硬度可达HRC58-62，相比直齿齿轮，斜齿啮合时的重合度更高，传动过程更平稳，重载启动时不会出现明显的打齿异响，能适应频繁正反转的工况需求。电机尾部的散热筋做了轴向排布设计，配合电机尾部的独立散热风叶，在连续额定负载运行时，电机外壳温升可控制在40K以内，避免高温导致绕组绝缘老化加速。接线盒位置设置在电机侧上方，接线口做了防水格兰头适配结构，可根据现场布线方向调整接线盒的朝向，适配不同走线方向的安装场景，不需要额外加装转接弯头。

　　在设备选型适配时，这款减速电机可根据输出转速需求匹配不同的减速比，输出扭矩覆盖50N·m到500N·m区间，能满足大部分中小型工业设备的动力需求。安装时需要注意输出轴的径向承载限制，链轮的分度圆直径不宜过小，避免轴承受力过大导致提前失效；与设备机架连接的安装面需要保证平面度不低于0.1mm，防止法兰安装面受力不均导致箱体变形，影响内部齿轮的啮合间隙。日常运行过程中，首次运行300小时需要更换一次腔体内的润滑脂，后续每运行6000小时补充或更换一次润滑脂，即可保证设备长期稳定运行。这种集成式的减速电机相比分体传动结构，省去了联轴器、电机安装座的加工与装配环节，能降低设备整体的制造成本，同时减少传动环节的故障点，提升整套设备的运行可靠性，是中小型自动化设备动力单元的优选方案。
