一级直齿圆锥齿轮减速传动装置

　　在交错轴动力传递的工况场景中，这类锥齿轮减速装置的应用覆盖范围极广，从轻工输送线的转角动力传递，到小型农机的进给机构，再到检测仪器的传动调整单元，但凡需要实现两垂直相交轴之间的转速匹配、扭矩放大需求，这类结构都是设计选型阶段的优先考量方向。不同于平行轴布置的圆柱齿轮减速结构，锥齿轮传动的核心优势在于能直接完成90度方向的动力换向，不需要额外加装换向传动副，能有效压缩整套传动单元的安装空间，减少传动链上的功率损耗点。

　　从实际功能实现逻辑来看，这套装置的核心作用是匹配原动机与工作端的转速差，将原动机输出的高转速低扭矩动力，经过锥齿轮副的啮合传动，转换为低转速大扭矩的动力输出，同时完成动力传递方向的90度转向，适配安装空间内的轴系布置要求。设计过程中首先要敲定的是锥齿轮的分锥角参数，要保证两轴严格垂直相交的前提下，两个啮合锥齿轮的分锥顶点完全重合，否则会出现啮合间隙不均、齿面偏载的问题，轻则加剧齿面磨损缩短使用寿命，重则运行过程中出现卡滞、断齿的失效故障。齿宽系数的选取也需要结合实际负载特性调整，针对持续平稳负载的工况可以选取稍大的齿宽提升承载能力，针对存在冲击载荷的工况则要适当控制齿宽，避免齿端受冲击载荷出现崩裂。

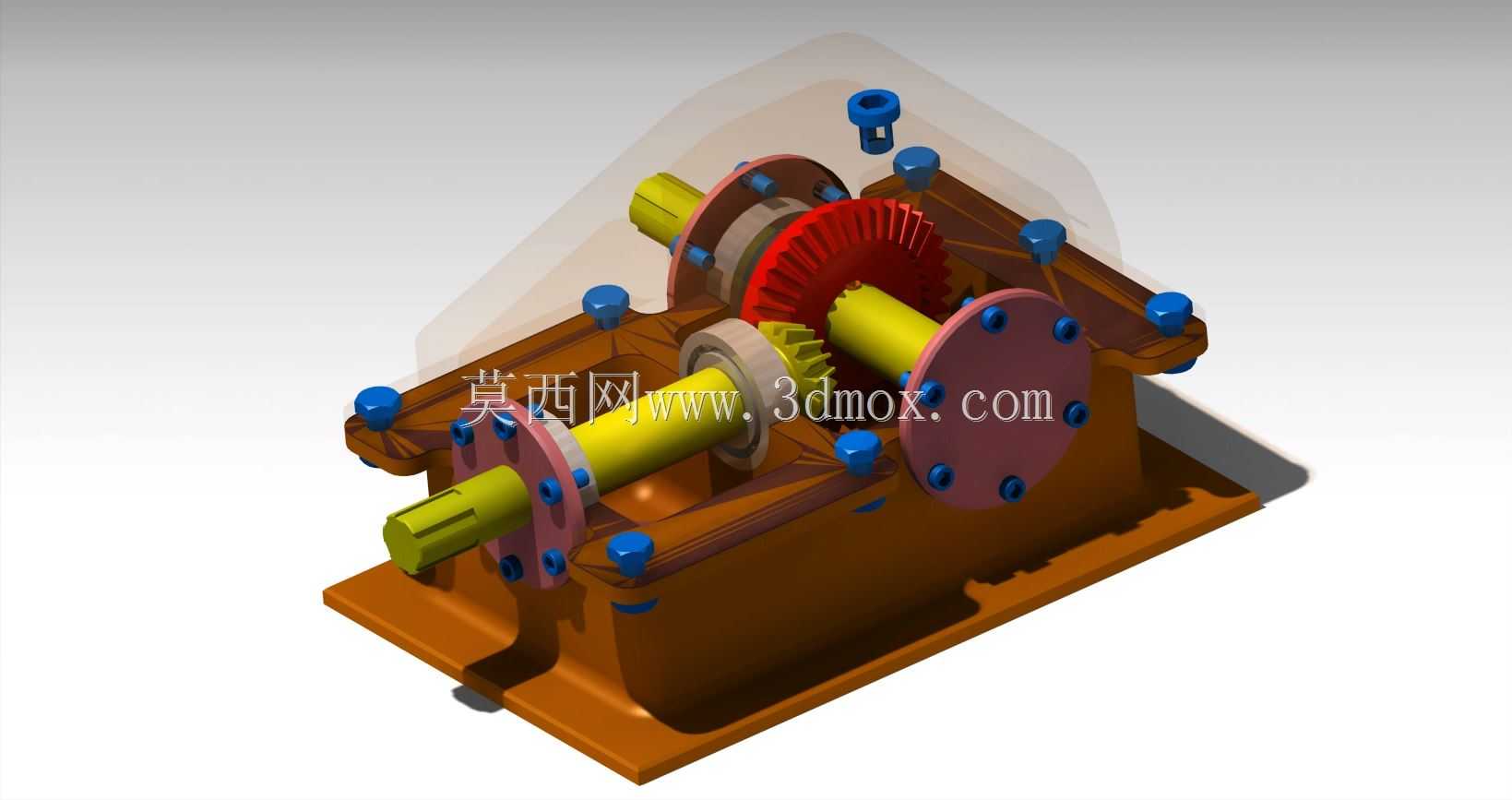

　　箱体部分采用剖分式结构设计，上下箱体通过螺栓组完成紧固连接，结合面处做精密铣削加工保证密封性能，避免运行过程中润滑油渗漏。箱体上的轴承安装孔需要一次装夹完成同轴孔系的镗削加工，保证输入、输出轴系的安装同轴度，减少轴承的附加径向载荷。输入轴与输出轴呈垂直交错布置，轴系上配套的圆锥滚子轴承采用背对背安装方式，能同时承受径向载荷与双向轴向载荷，抵消锥齿轮啮合过程中产生的轴向分力，轴承端盖处设置调整垫片组，既可以调整轴承的预紧间隙，也能补偿加工与装配过程中产生的尺寸累积误差，保证锥齿轮副的啮合印痕处于齿面中部的合理位置。

　　安装边界设计上，箱体底部设置带安装孔的一体式底座，底座的安装孔间距、孔径尺寸都按照通用安装规范设计，能直接适配多数中小型设备的安装机架，不需要额外制作转接安装板。轴伸端的尺寸按照标准轴径公差加工，配套的平键键槽尺寸符合通用传动件的安装标准，可以直接联轴器、带轮、链轮等传动零件，不需要二次加工修配。箱体顶部设置透气塞结构，平衡箱体内部与外界的气压差，避免长时间运行后箱体内温度升高、气压增大导致润滑油从密封缝隙处挤出。箱体下部设置油位观察与放油螺塞结构，方便日常维护过程中检查润滑油油位、更换老化润滑油。

　　设计过程中对齿轮的润滑方式做了针对性匹配，采用油池飞溅润滑方式，箱体内加注的润滑油液位刚好浸没大锥齿轮的下部轮齿，齿轮转动过程中带起的润滑油可以直接飞溅到啮合齿面、轴承位置完成润滑，不需要额外配置强制润滑管路，简化了整体结构，降低了后期维护成本。所有外露的紧固件都采用标准件设计，装配与后期拆卸维护时不需要定制专用工具，通用扳手即可完成全部拆装操作。轴伸端的密封采用接触式橡胶油封，能有效阻挡箱体内的润滑油渗漏，同时避免外界的粉尘、杂质进入箱体内部污染润滑油、加剧零件磨损。整套结构的尺寸设计紧凑，在保证承载能力的前提下尽可能压缩了整体外形尺寸，能适配安装空间受限的转角传动场景，不会与周边的设备构件产生运动干涉。
