蜗轮蜗杆减速驱动集成装置结构设计

　　这套集成蜗轮传动结构的减速驱动单元，在轻工输送、小型自动化生产线、食品包装辊道驱动这类对安装空间有严格限制的场景中适配性极强，区别于常规平行轴齿轮减速结构，蜗轮副自带的大传动比特性可以用单级结构实现常规齿轮组两到三级才能达到的减速比，大幅压缩驱动单元的轴向安装尺寸，很多现场安装位预留长度不足的工位，选这类结构能省去额外改动机架的工作量。

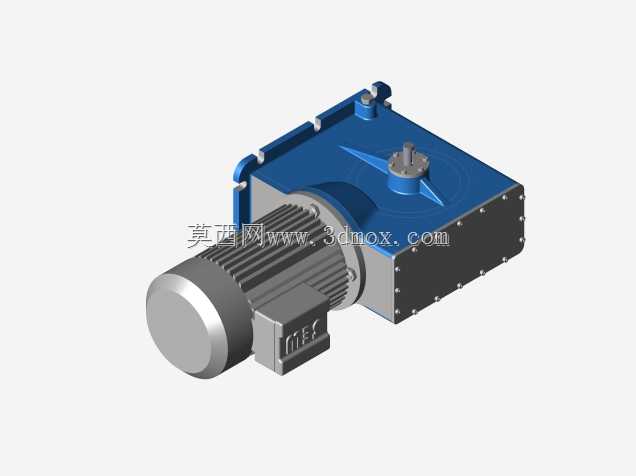

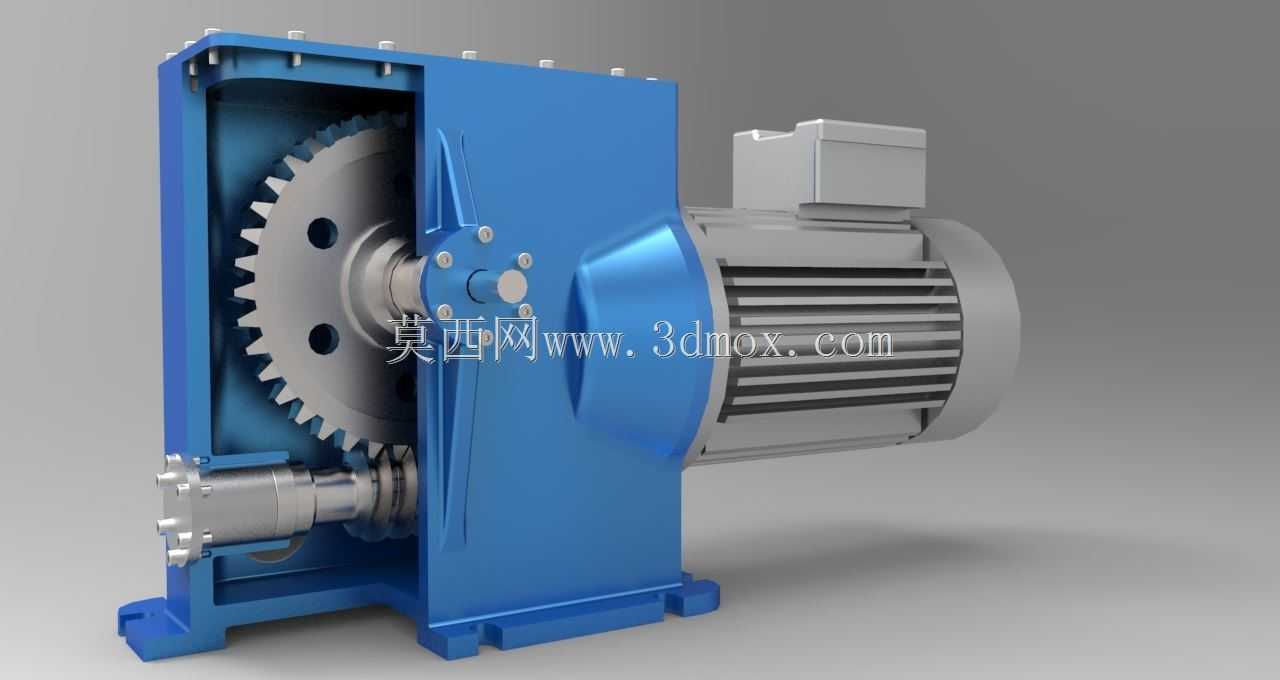

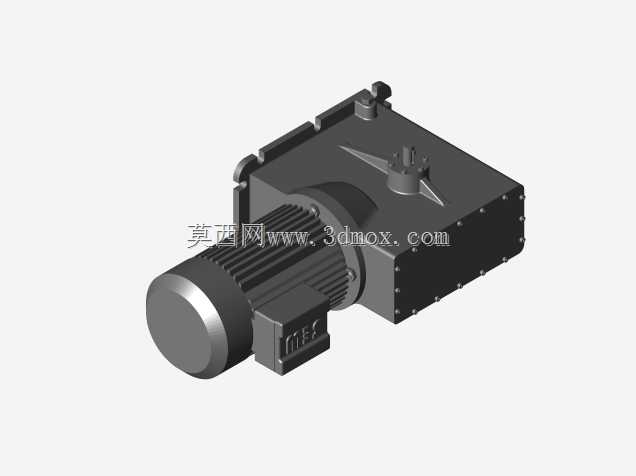

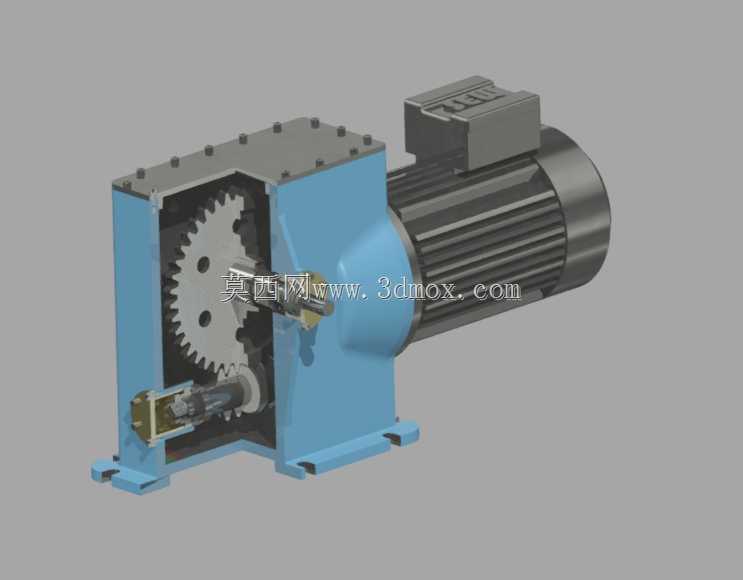

　　从实际功能层面看，这套结构把驱动电机、蜗轮减速腔体、输出端连接法兰做了一体化集成，输入端直接和电机转子轴做同轴配合，省去了额外的联轴器连接环节，既减少了传动链上的同轴度累积误差，也避免了联轴器长期运行出现的松动、异响问题。蜗轮部分采用锡青铜材质嵌装在铸铁轮毂上的设计思路，齿面和淬火磨削的蜗杆啮合时，铜质齿面能起到良好的减磨作用，就算是频繁正反转的启停工况，也不会出现硬齿面齿轮啮合容易出现的齿面胶合问题，日常维护只需要定期更换腔体内的润滑脂即可，不需要频繁调整啮合间隙。

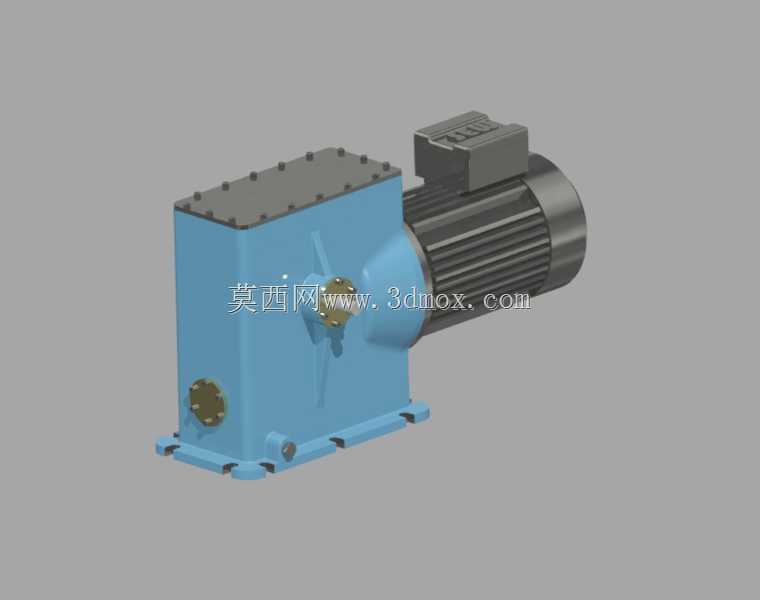

　　设计过程中首先要考虑的是安装边界的适配问题，整个减速腔体采用方形铸铝壳体，底部预留的四个安装脚的孔位间距是按照通用小型驱动单元的安装尺寸做的适配，不管是替换旧设备上的同功率减速电机，还是新设备做机架设计，都不需要重新打孔适配。输出轴端的连接位采用标准平键加轴端锁紧螺纹的结构，不管是装链轮、同步带轮还是直接连接辊筒轴，都能保证扭矩传递的可靠性，不会出现长期运行轴孔打滑的问题。壳体侧面预留的注油孔和放油孔位置做了下沉设计，不会突出壳体表面，避免安装时和周边机架结构产生干涉，电机端的接线盒位置做了可旋转调整的结构，现场布线时可以根据走线方向调整接线盒朝向，不用额外弯折电缆。

　　从传动特性来看，蜗轮副自带的反向自锁特性是很多场景选这类结构的核心原因，比如倾斜输送的辊道、小型提升机构，就算驱动端断电，输出端也不会因为负载自重出现反转溜车的问题，不需要额外加装电磁制动器就能满足安全要求，能省下不少额外的配件成本和安装空间。设计时特意把蜗杆的支撑轴承做了加宽选型，能承受更大的径向载荷，就算输出端直接挂装链轮承受链条张紧的径向力，也不会出现轴承过早磨损的问题。腔体内部的蜗轮齿面接触斑点按照7级精度做的修形，啮合时齿面接触面积能达到齿高的60%以上，运行时的噪音比普通开式蜗轮结构低10分贝左右，适合用在对环境噪音有要求的车间工位。

　　实际选型时需要注意，这类蜗轮减速结构的传动效率比硬齿面齿轮结构稍低，所以连续长时间运行的工况要核算好电机功率的余量，避免出现过热问题，不过在间歇运行、启停频繁的工位，这个效率影响几乎可以忽略，反而因为结构简单、故障率低的特性，比多级齿轮减速结构的综合维护成本更低。壳体上的散热筋顺着电机轴向布置，和电机自带的散热风叶风向匹配，运行时气流能顺着散热筋带走腔体热量，就算连续运行4小时以上，壳体表面温度也能控制在允许范围内，不会出现润滑脂过热失效的问题。输出轴的油封采用双唇口结构，既能防止腔体内的润滑脂渗漏，也能阻挡外部的粉尘、水汽进入腔体，就算是在有少量粉尘的包装车间、或者湿度稍高的食品加工工位，也能保证长期稳定运行，不需要频繁更换油封。
