单节18650带引线焊针电池固定座结构

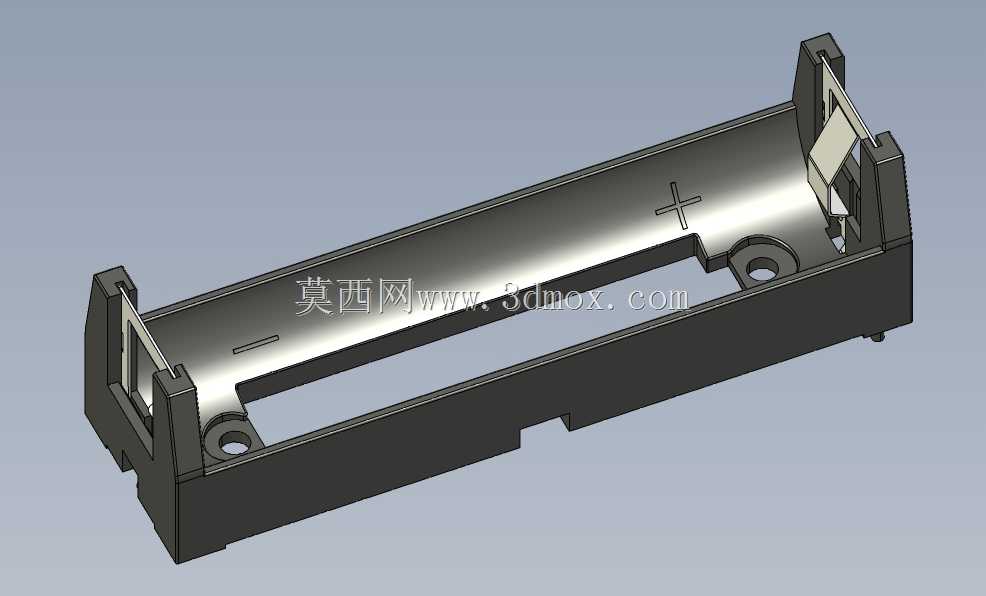

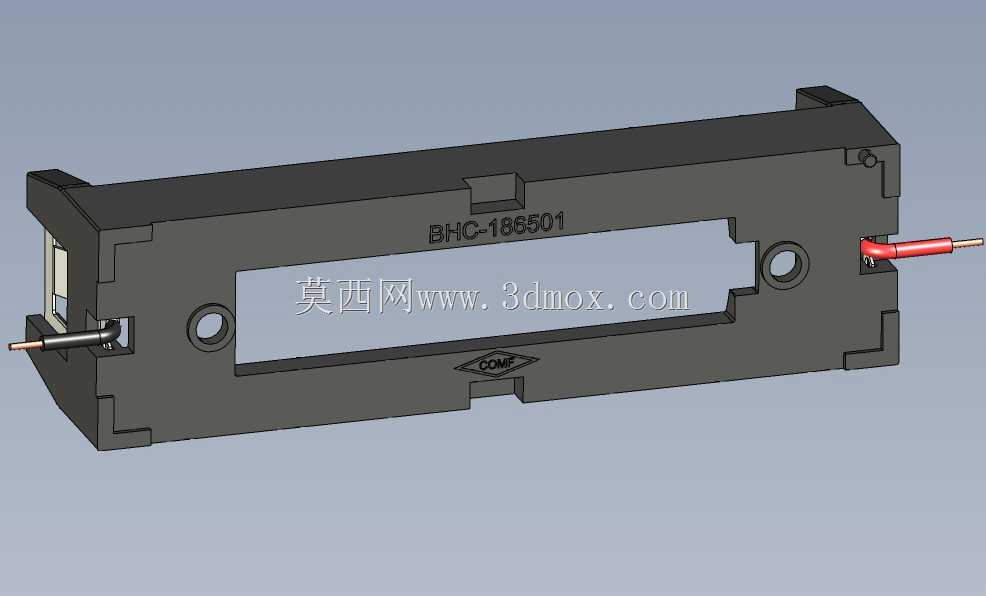

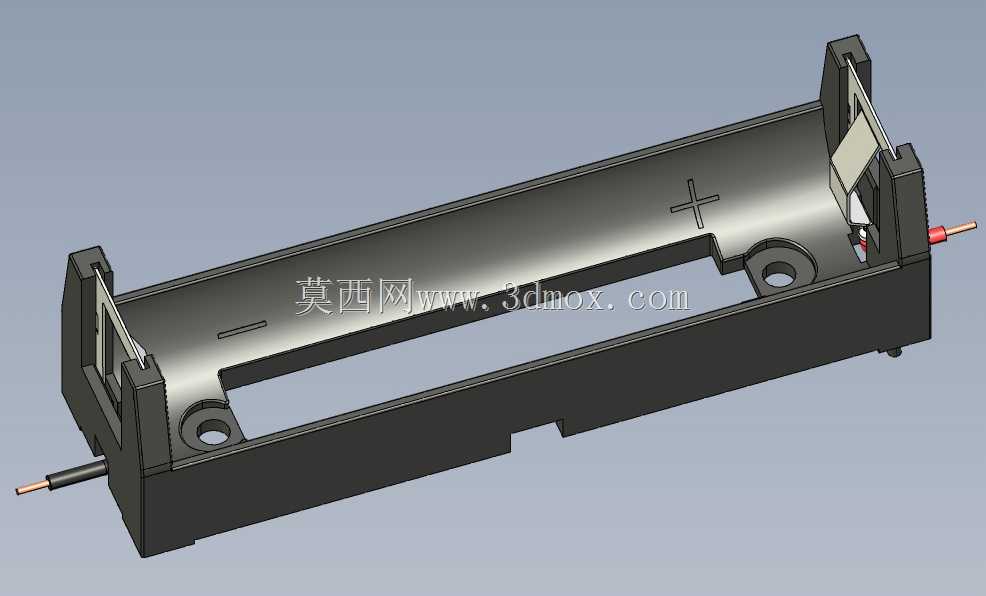

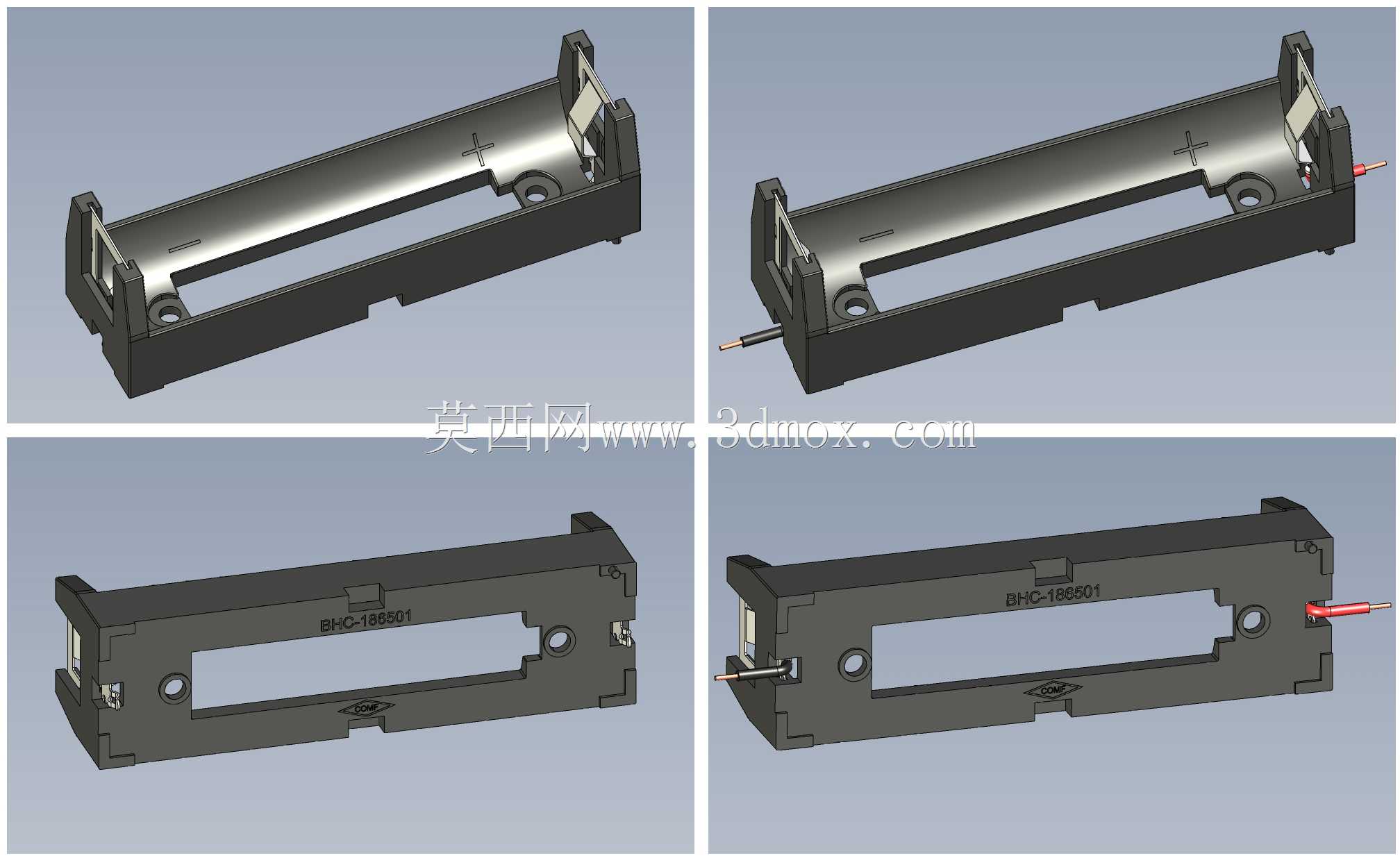

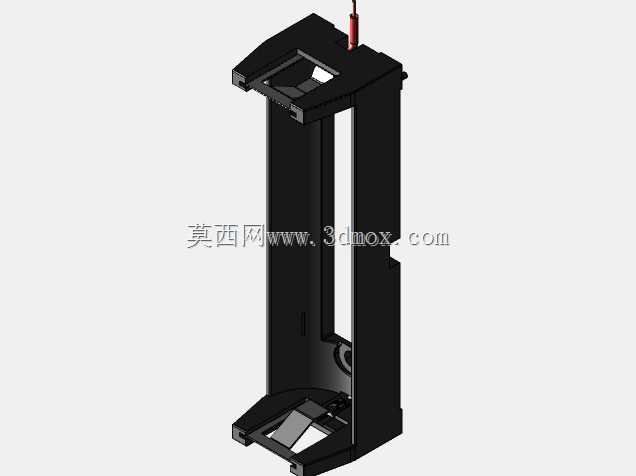

　　刚好容纳单节18650圆柱锂电池，槽体内壁做了贴合电池圆柱面的弧形过渡，没有多余的凸台占用径向空间，能在有限的仓体空间里最大化适配标准直径的18650电芯。固定座的结构分两种出线形式，一种是端部带焊针的版本，适合直接插焊在PCB板上做板载式安装，焊针的位置做了定位凸台，插装时能直接卡入PCB对应的定位孔，不需要额外治具扶正就能保证焊接垂直度，波峰焊时不会出现歪斜浮高的问题；另一种是带引线的版本，引线从固定座端部的出线槽引出，出线位置做了防拉扯的压线结构，引线被塑胶结构牢牢压在槽内，即使外部线束受到拉扯，受力点也会作用在固定座的塑胶结构上，不会直接传递到电芯与电极的连接位置，避免焊点拉脱。固定座的电极接触端做了弹性接触片的安装槽，在便携检测仪器、小型工控传感终端、桌面型实验设备这类需要内置单节圆柱锂电供电的场景里，电池固定结构的可靠性直接决定了整机供电的抗振表现，很多现场返修的便携设备拆开后，常见故障就是电池固定松脱、引线焊点受拉扯断裂，或是电池在仓内窜动顶到周边PCB元件造成短路，这款单节18650电池固定座的设计，就是针对这类小空间内置供电的安装痛点做的结构优化。从实际使用场景来看，这类固定座常被用在手持式工业测温仪、小型气体检测变送器、便携数据采集模块这类需要单节锂电供电的设备里，设备本身内部空间紧凑，周边往往排布着信号采集板、通讯模块，留给电池仓的安装边界十分有限，因此固定座的外形做了窄边化处理，整体为长条形槽式结构，

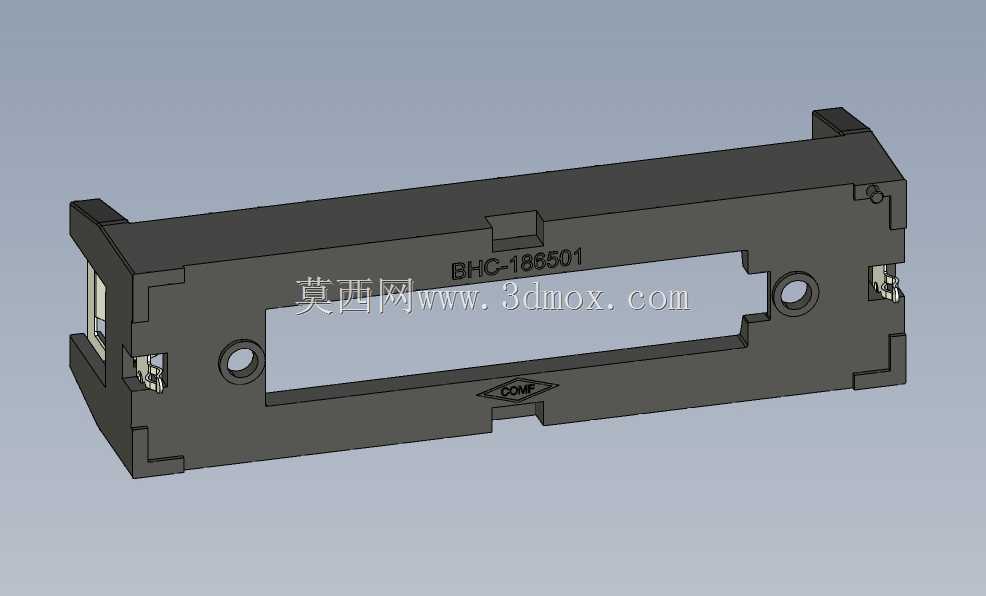

　　接触片采用倒扣卡装的方式固定在塑胶座两端，不需要打胶或者螺丝固定，装配时直接将接触片从端部推入卡槽就能完成锁定，接触片的弹片高度经过校准，装入电芯后能保持稳定的接触压力，即使设备在运输或者现场使用中遇到持续振动，也不会出现接触断电的情况。安装固定方面，固定座本体上预留了两个沉头安装孔，孔位的间距适配常见的PCB安装孔距，既可以用螺丝直接锁在设备的塑胶壳体安装柱上，也可以穿过PCB孔位做板载固定，沉头孔的深度做了严格控制，螺丝锁入后不会突出固定座内表面，避免刮伤电芯外皮造成绝缘破损。固定座的底部做了两种结构形式，一种是封闭底槽，适合直接贴装在壳体内壁，能起到一定的绝缘隔离作用，避免电芯外皮直接接触壳体金属部分；

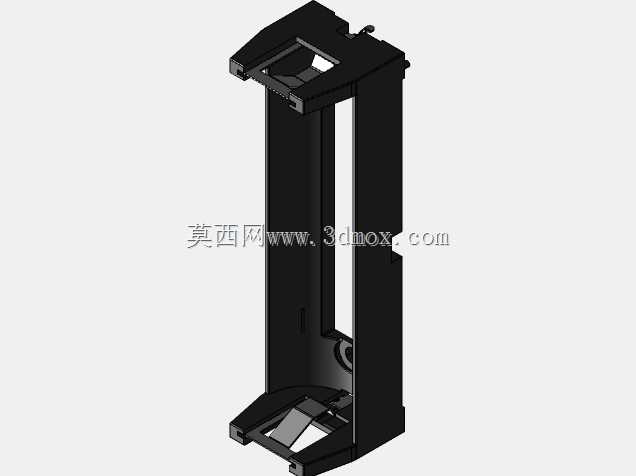

　　另一种是中部开镂空窗口的版本，一方面能减少塑胶材料用量降低成本，另一方面在设备工作时能给电芯留出一定的散热空间，尤其是在设备持续工作、电芯有一定温升的场景下，镂空结构能避免热量在封闭槽内积聚。从设计思路上看，这款固定座没有采用常见的多联电池架的通用结构改型，而是完全针对单节18650的安装场景做的专属设计，去掉了多联结构上多余的拼接卡扣、连接边，把所有结构空间都留给电芯安装和固定结构，整体壁厚控制在均匀的1.5mm左右，既保证了塑胶件注塑成型时的流动性，不会出现缺胶、缩水印的问题，也能在日常装配和使用中提供足够的结构强度，不会因为装配时的按压、电芯装入时的撑胀出现开裂。端部的出线位置做了圆弧倒角处理，

　　引线引出时不会被塑胶锐边割破绝缘层，焊针版本的焊针根部做了防转扁位，压入塑胶座时能保证焊针不会转动，焊接时不会因为焊锡的应力出现焊针偏转。在实际选型使用时，需要注意固定座的安装边界长度要匹配电芯加端部接触片的总长度，装入电芯后整体的径向高度要和仓体内预留的空间匹配，带引线的版本要注意引线的出线方向和设备内部的走线方向一致，避免引线弯折后被其他结构件挤压。另外固定座的塑胶材质选用耐温的工程塑料，能适应波峰焊时的高温环境，板载焊接时不会因为过炉高温出现变形，接触片采用镀镍材质，既有良好的导电性能，也有一定的防锈能力，长期使用不会出现接触电阻变大的问题。很多结构工程师在做小型便携设备的电池仓设计时，往往会自己绘制电池固定结构，不仅要反复调整接触片的安装间隙、固定孔的位置，还要考虑塑胶件的成型工艺，耗费不少的设计时间，这类成熟的标准化电池固定座结构，已经经过了实际量产和现场使用的验证，直接套用在设计里能大幅减少结构验证的周期，也能避免很多自行设计时容易忽略的细节问题，比如绝缘间隙、防拉扯结构、接触压力匹配这些容易出问题的点，都在结构设计时做了对应的优化，能有效提升整机供电结构的可靠性。
