自攻三叶螺纹紧固件三维结构设计

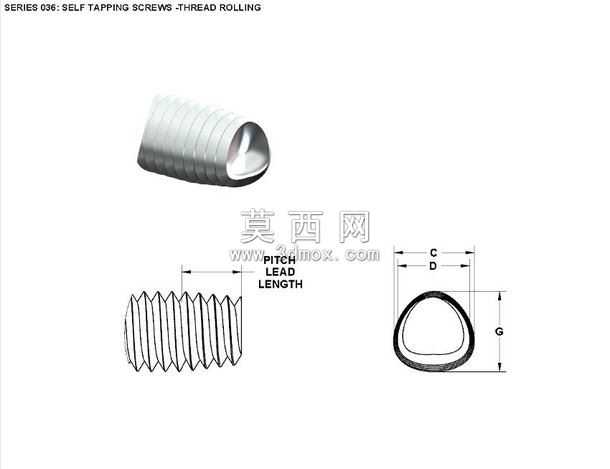

本作品为自攻三叶螺纹紧固件的三维参数化建模成果，建模阶段首先针对三叶自攻螺丝的特殊截面轮廓进行基准绘制，以三角形过渡的类圆弧截面作为螺杆的基础扫掠轮廓，区别于普通圆形截面自攻螺丝，该三叶结构可在拧入基材时形成更稳定的过盈配合，降低安装扭矩的同时提升锁紧后的防松性能。建模过程中先构建螺杆主体的螺旋扫掠路径，严格匹配螺纹导程参数，将三叶截面沿螺旋路径进行扫掠生成连续的螺纹牙型，同时对螺纹牙的起始端做了导向倒角处理，保证螺丝拧入时可顺利攻入基材，避免端部卡滞。针对螺丝的整体结构，建模时区分了光杆导入段与全螺纹段的尺寸衔接，对螺纹牙顶与牙底的过渡圆角做了精细化处理，避免应力集中导致的螺纹断裂风险。材质渲染阶段选用碳钢镀锌的金属材质参数，调整金属粗糙度与反光度，还原五金紧固件的真实金属质感，同时对螺纹表面做了细微的纹理处理，模拟实际量产螺丝的表面加工状态。结构设计层面重点还原了三叶截面的非圆轮廓特性，该轮廓可在攻入木质、塑料等低硬度基材时，通过三叶棱边挤压形成适配的内螺纹，无需预先攻丝，大幅提升装配效率；同时三叶结构的对称设计可保证螺丝拧入过程中受力均匀，避免偏斜导致的安装失效。建模过程中对各尺寸参数做了关联约束，可通过修改截面直径、螺纹导程、螺杆长度等参数快速生成不同规格的同系列三叶自攻螺丝模型，适配不同的装配场景需求，模型的各结构特征均保留了可编辑的参数化历史记录，方便后续根据实际使用需求进行结构调整与工程图导出。
