马赛克陶瓷成型模具结构设计

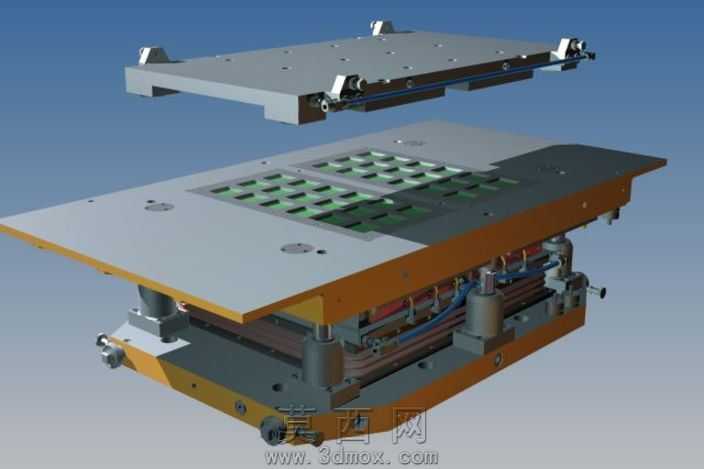

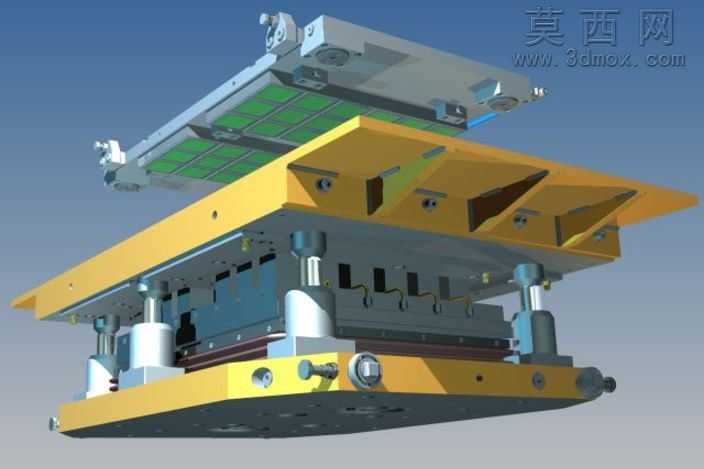

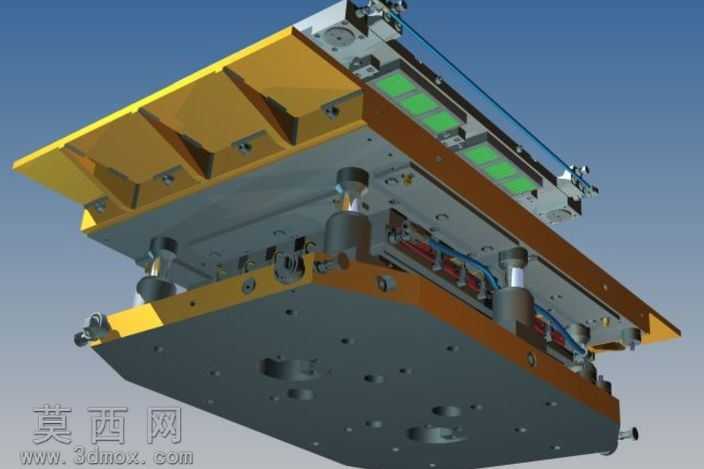

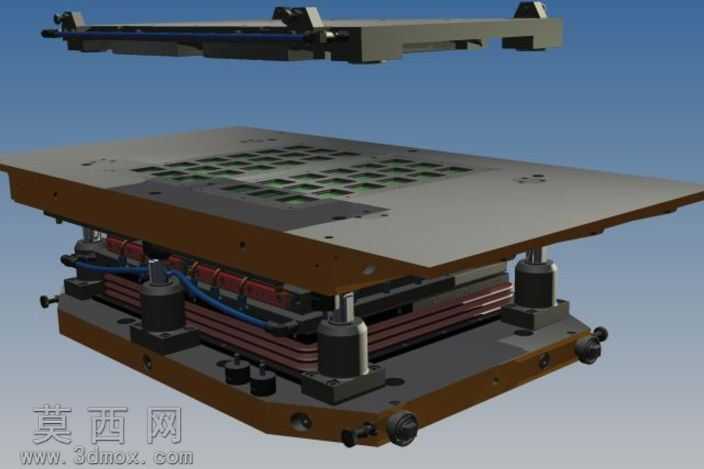

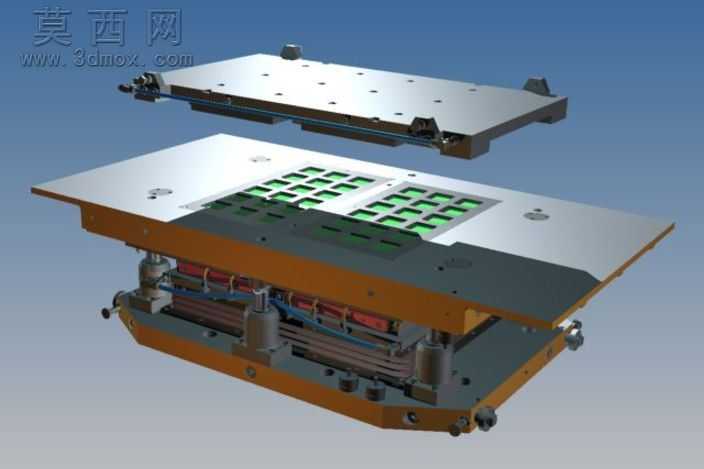

本模型为马赛克陶瓷成型专用模具，整体采用三维参数化建模完成，完整还原了模具的上下模合模、开模状态结构。建模过程中严格遵循陶瓷压制成型的工艺逻辑，首先搭建下模基座主体，基座采用加厚钢板材质设计，保证压制过程中的结构刚性，避免长期受压出现形变；基座内部集成了导向柱、复位弹簧、气动顶出管路等组件，所有零部件均按照实际装配公差进行参数匹配，导向柱与导套的配合间隙控制在合理范围，保证合模过程的同轴精度。上模部分对应36个成型型腔设计，采用47×47的马赛克规格排布，型腔阵列均匀，每个型腔的边缘做了微小倒角处理，避免压制过程中陶瓷粉料卡料、坯体边缘出现崩缺问题；上模固定板设置了多组定位销孔与吊装连接位，方便与外部压装设备对接。渲染阶段对不同部件赋予了对应材质，模架部分采用金属磨砂钢材材质，表面做了轻微的氧化质感处理，导向部件做了镀铬亮面效果，内部管路采用蓝色橡胶材质区分，型腔区域的成型面做了抛光金属质感，还原实际模具的表面处理工艺。设计思路围绕陶瓷马赛克的批量压制成型需求展开，36穴的型腔排布兼顾了单次成型产量与模架受力均匀性，上下模之间设置了精准的定位结构，保证合模后型腔无错位，内部的顶出机构采用同步顶出设计，开模后可一次性将所有成型坯体平稳顶出，避免坯体受力不均出现开裂，整体结构紧凑，各功能部件布局合理，可直接用于陶瓷生产设备的配套设计参考，也可作为模具结构教学的演示案例，帮助理解多孔成型模具的设计逻辑与装配要点。
