多工位级进连续冲压模具结构设计

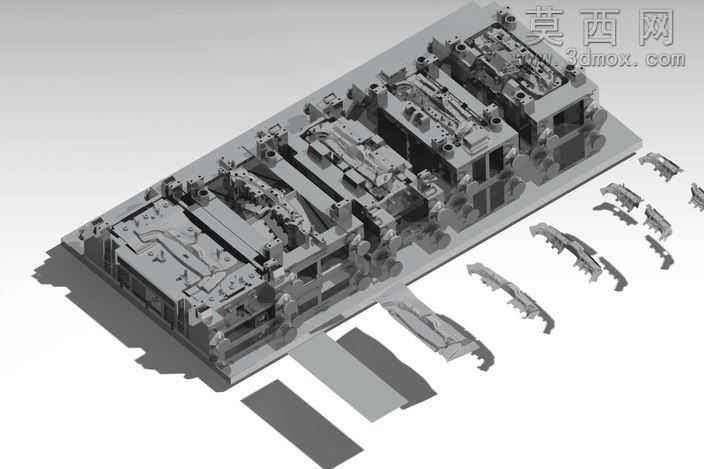

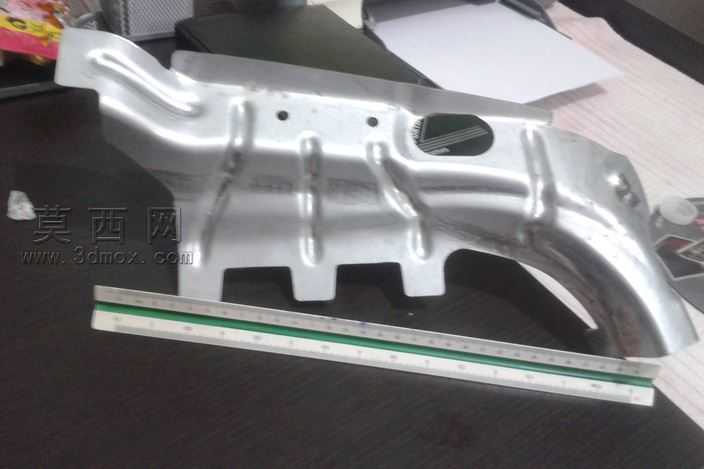

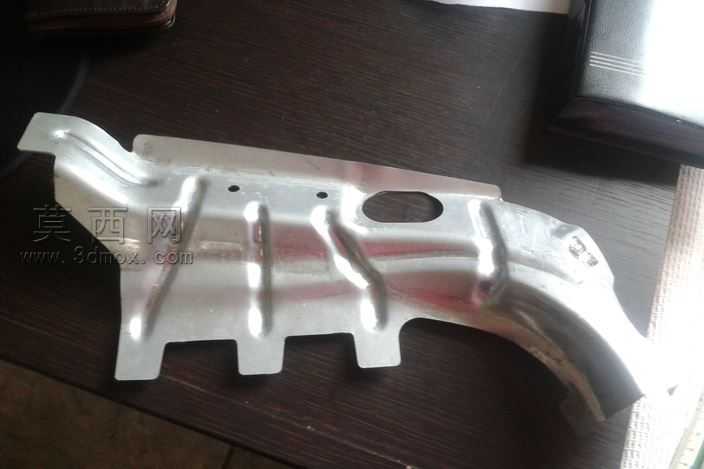

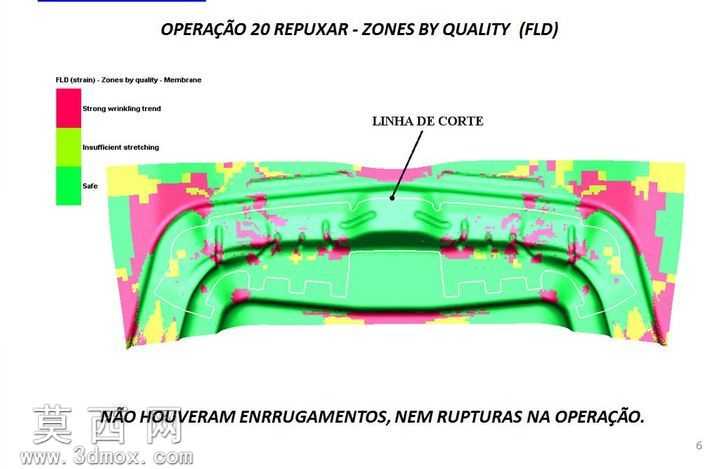

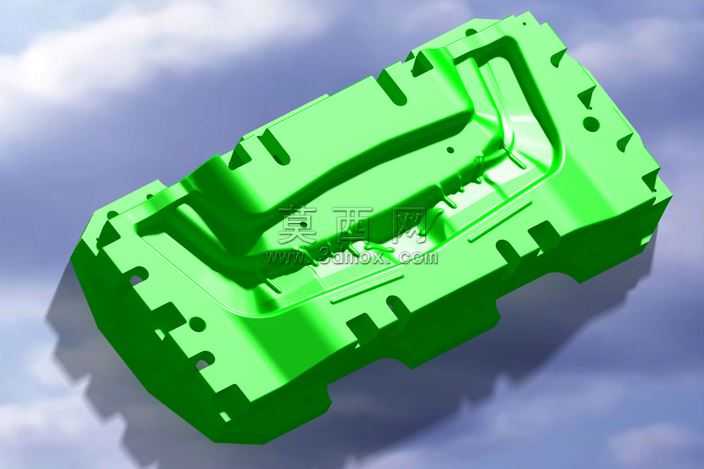

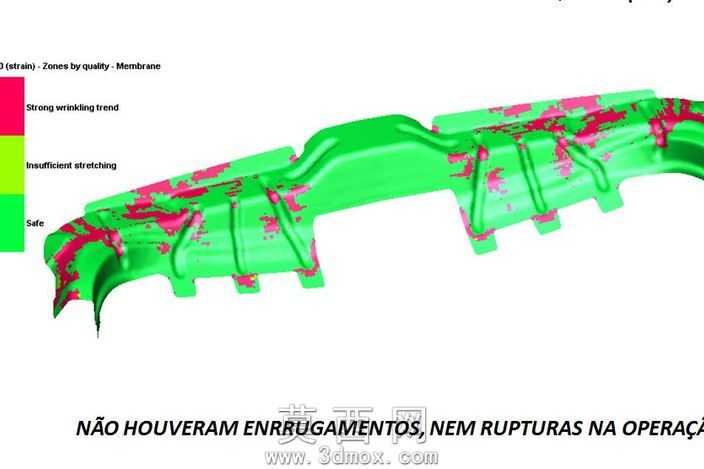

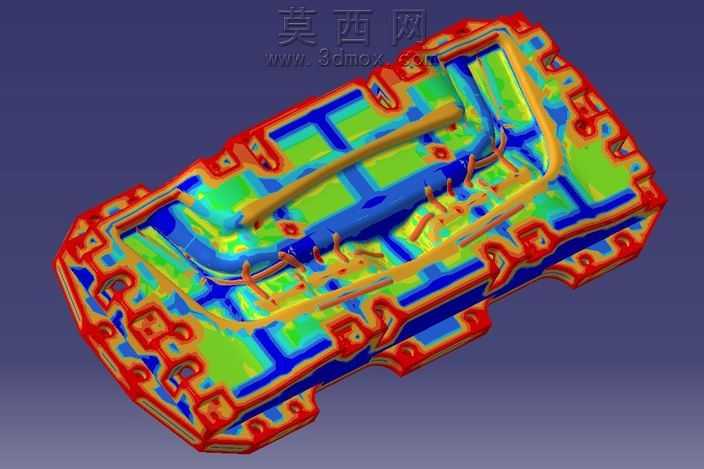

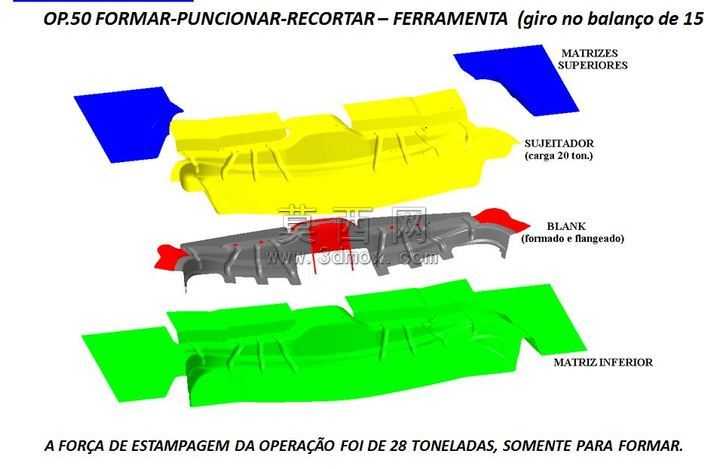

本套三维模型为多工位连续级进冲压模具，整体采用板式叠加装配结构，通过三维建模软件完成全参数化设计，完整还原了连续冲压工序的整套模具布局。建模过程中严格遵循冲压模具设计规范，对上下模座、凸模固定板、卸料板、凹模固定板、垫板等核心模板进行了分层建模，各模板间的定位销孔、螺栓过孔、导柱导套配合位均按照实际加工公差进行参数化约束，确保装配时各部件的同轴度与配合精度符合生产要求。模具沿送料方向依次排布了冲裁、折弯、成型、分离等多组工位，每个工位的凸模、凹模镶块均单独建模，可清晰展示不同工序的加工特征，卸料板采用弹性卸料结构，建模时还原了弹簧安装位、卸料螺钉的排布逻辑，保证冲压过程中料带的平稳压紧与顺利脱模。渲染阶段采用金属哑光材质模拟模具钢的真实质感，对导柱、导套等运动部件添加了轻微的金属反光效果，模板分型面、镶块配合面做了精细化的边线处理，整体渲染视角采用斜向等轴测视角，可同时展示模具整体布局与各工位的结构细节，旁边排布的冲压成型件序列，直观呈现了料带经过每道工序后的形态变化过程。设计思路围绕连续冲压的高效生产需求展开，通过工位的合理排布减少工序间的定位误差，镶块式的凸凹模设计便于后期磨损后的更换维护，整体结构紧凑，导向机构采用高精度导柱导套组件，确保高速冲压过程中的运动稳定性，三维模型完整保留了各部件的装配关系与参数特征，可直接用于模具结构评审、加工工艺拆解以及冲压工序的模拟验证。
