自动成型窗体冲压模具设计方案

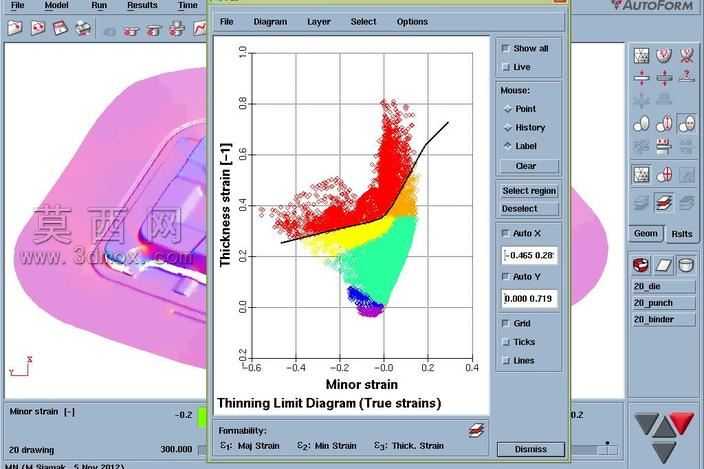

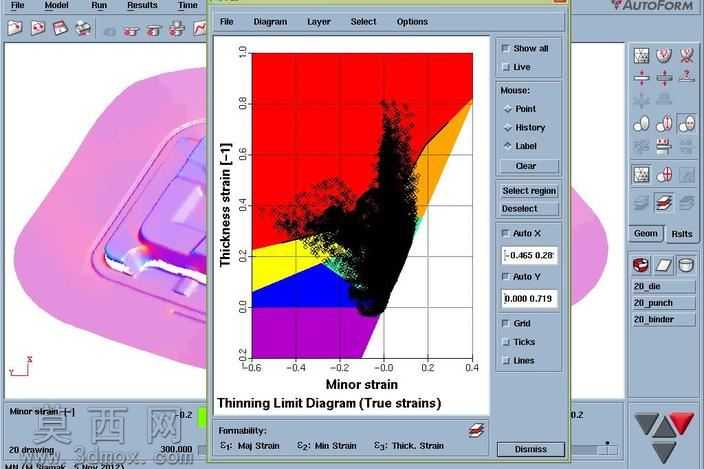

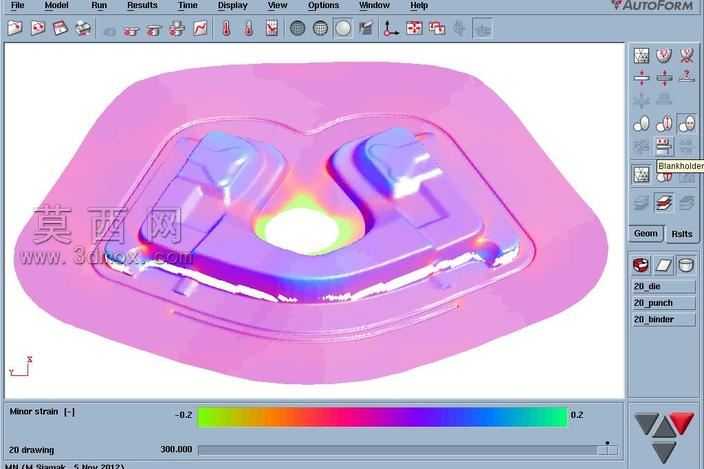

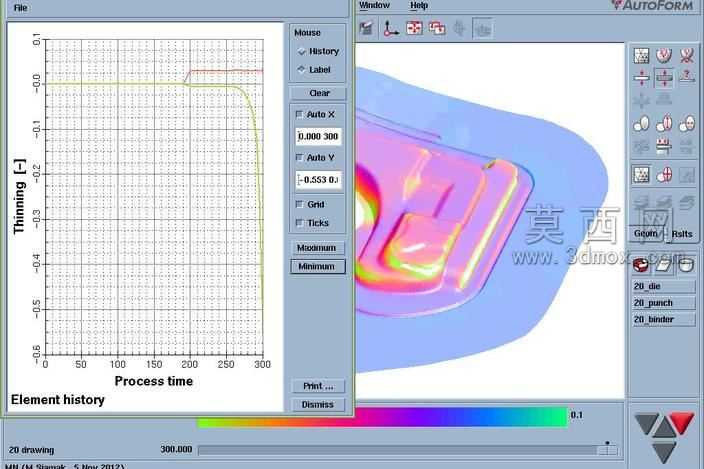

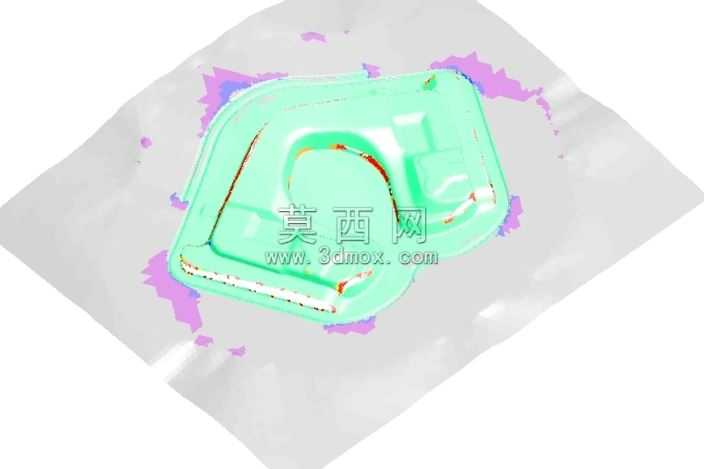

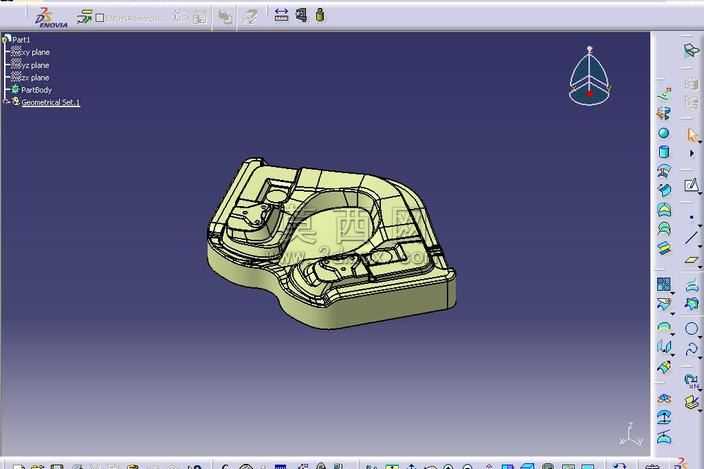

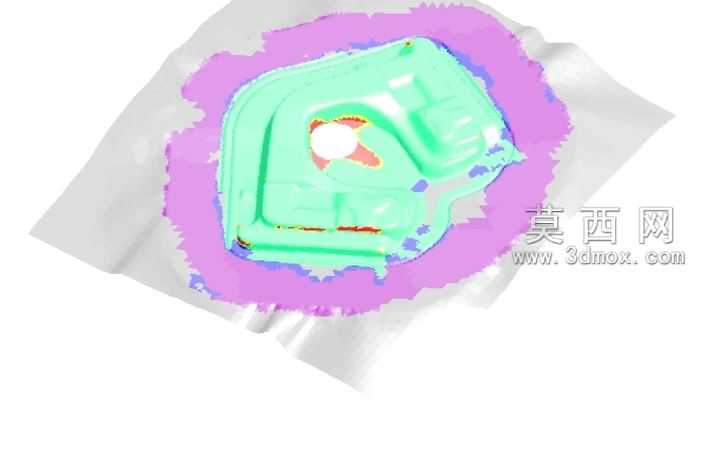

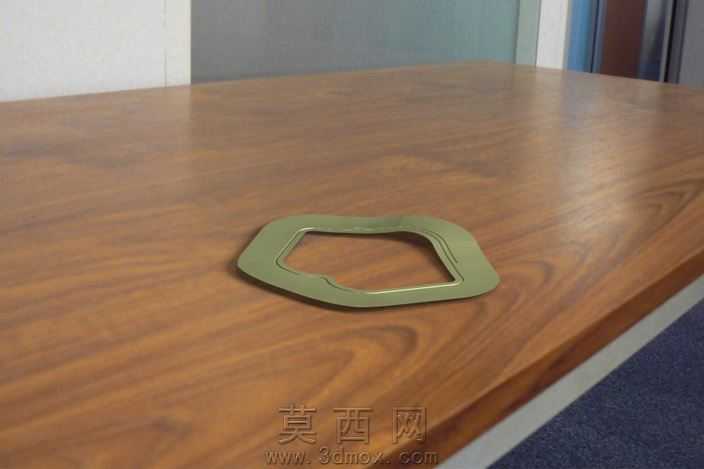

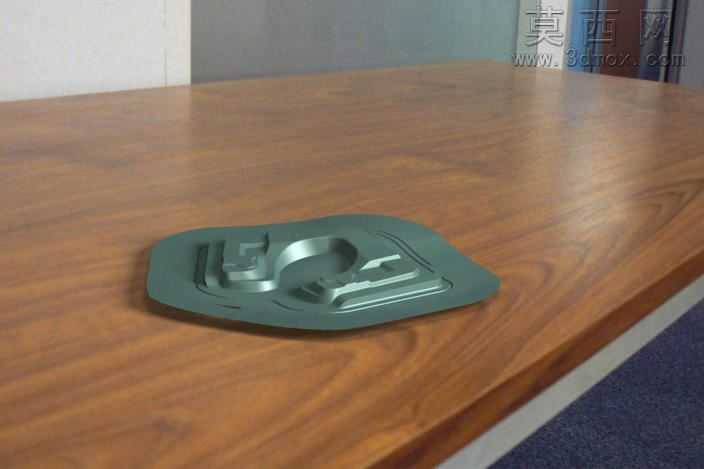

本套冲压模具针对窗体类钣金构件的自动化成型需求开展设计，整体建模过程围绕冲压工序的全流程逻辑搭建，首先完成窗体构件的成型特征拆解，将复杂的曲面轮廓、弯折边、安装位等结构拆分为连续冲压的工步单元，确保每一步冲压动作的受力分布均匀可控。建模阶段依托三维参数化设计逻辑，对凸模、凹模、压边圈、退料机构等核心部件进行独立参数化构建，各部件之间预留精准的装配公差带，同时匹配自动化送料机构的接口尺寸，保障模具能够适配自动化冲压生产线的安装与运行需求。设计过程中同步开展成型工艺仿真验证，通过CAE仿真模块模拟全冲压流程的材料流动状态，采集不同工艺时间节点的材料减薄率数据，对应生成可视化的成型质量云图，精准定位成型过程中可能出现的拉裂、起皱、回弹超差等风险区域，针对性调整模具的圆角参数、压边力参数以及冲压行程曲线，将窗体构件成型区域的最大减薄率控制在材料允许的工艺阈值范围内，避免成型缺陷的产生。模具的结构设计充分考虑量产阶段的耐用性与维护便捷性，对刃口、成型工作面等易损耗部位采用模块化快换结构设计，无需整体拆解模具即可完成损耗部件的更换，大幅降低生产线的停机维护时长。整套模具的成型工作面经过精细化的曲面光顺处理，确保冲压成型后的窗体构件表面无明显压痕、拉伤缺陷，成型尺寸精度满足后续装配工序的公差要求，同时配套的退料、定位机构经过运动仿真校验，在连续冲压循环中不会出现部件干涉、卡料等问题，能够稳定支撑窗体类构件的大批量自动化冲压生产作业。
