手动杠杆式小型冲孔加工设备结构

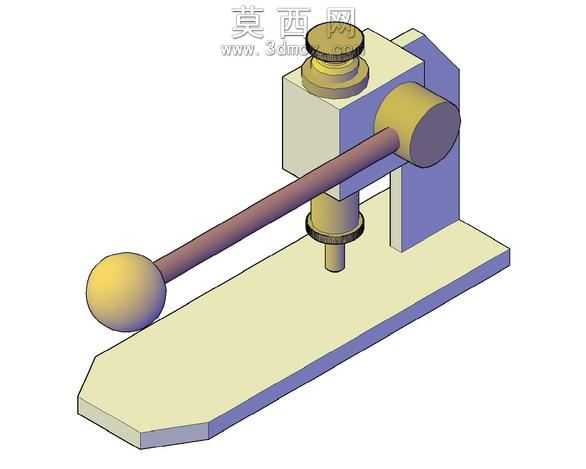

该作品为手动杠杆式冲孔设备的三维建模成果，建模阶段以等比例还原手动冲孔机具的实际尺寸逻辑为核心，先通过草图绘制勾勒出底座、支撑立架、杠杆操作臂、冲头组件、顶部调节旋钮的基础轮廓，再通过拉伸、切除、倒角等特征操作完成各零部件的实体构建，各部件间的装配关系完全匹配实际手动冲孔机的运动逻辑，操作臂与支撑座的铰接位置、冲头与导向套的同轴度、底座的承托角度都经过精准参数校准，保证模型可直观呈现设备的动作原理。渲染阶段采用哑光工业质感的材质分配方案，底座与支撑立架使用浅米黄色哑光金属材质模拟铸铁机身的厚重质感，杠杆操作臂使用紫棕色调的金属材质区分传动杆件，端部操作球头与顶部调节旋钮使用暖金色哑光金属材质突出操作部件的辨识度，冲头与导向环使用深灰色金属材质体现加工部件的耐磨属性，整体光影采用柔和的侧上方打光方案，既清晰呈现各部件的结构轮廓，又避免过度反光干扰结构展示。结构设计上充分还原手动冲孔设备的省力杠杆逻辑，长操作臂通过铰接支点放大端部按压力度，带动下方冲头完成垂直下压冲孔动作，顶部的旋钮结构可用于调节冲头的下行行程以适配不同厚度的加工物料，底座前端的斜切设计既方便加工件的定位放置，又减少了不必要的机身材料占用，整体结构紧凑无冗余部件，完全贴合小型手动冲孔设备的实用化设计思路，可作为手动冲压类机具的结构教学演示、小型工装设计参考的直观三维素材。
