多品牌MPV车型通用车顶固定支架结构

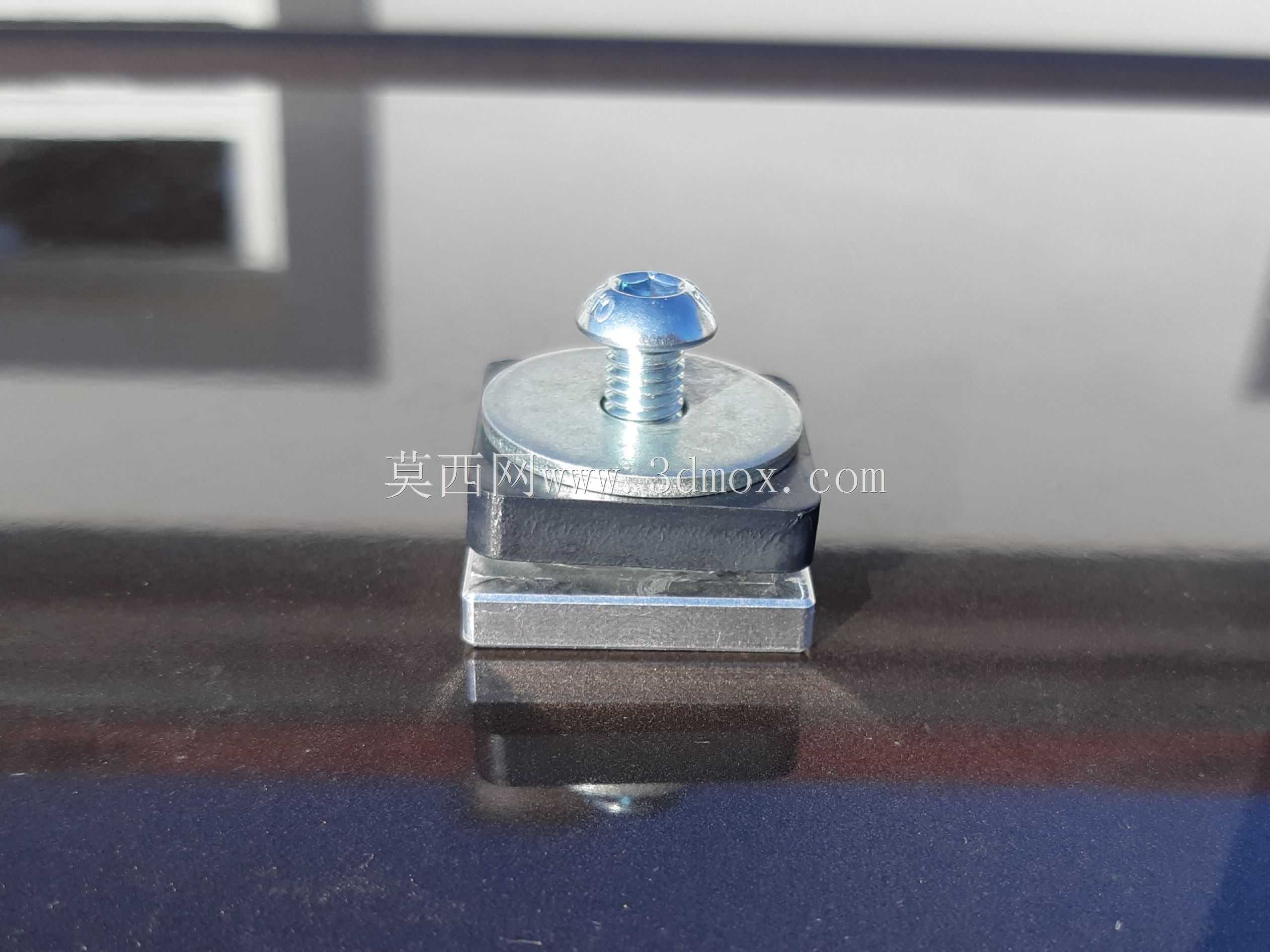

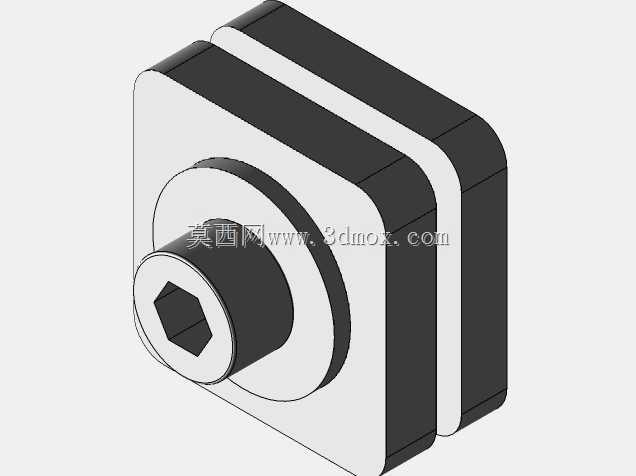

　　这类跨车型适配的车顶固定支架，主要面向多品牌同平台厢式乘用车型的车顶加装场景，日常使用中可承担车顶行李架、车顶箱、户外露营装备、商用载物托架的固定载荷传递作用，区别于专车专用的一体式车顶架，该结构采用分体式组合设计，可适配丰田Proace、标致Traveler、雪铁龙Spacetourer、欧宝Zafira Life这几款共享整车平台的车型，无需针对单一车型单独开模制作固定基座，大幅降低了改装配件的适配成本与库存压力。从结构设计逻辑来看，整套固定组件分为上层锁紧件、中间缓冲隔层、下层定位基座三个核心部分，上层采用盘头十字槽锁紧螺钉，螺钉头部的大直径法兰面可均匀分散锁紧压力，避免应力集中压损被固定件的接触面，

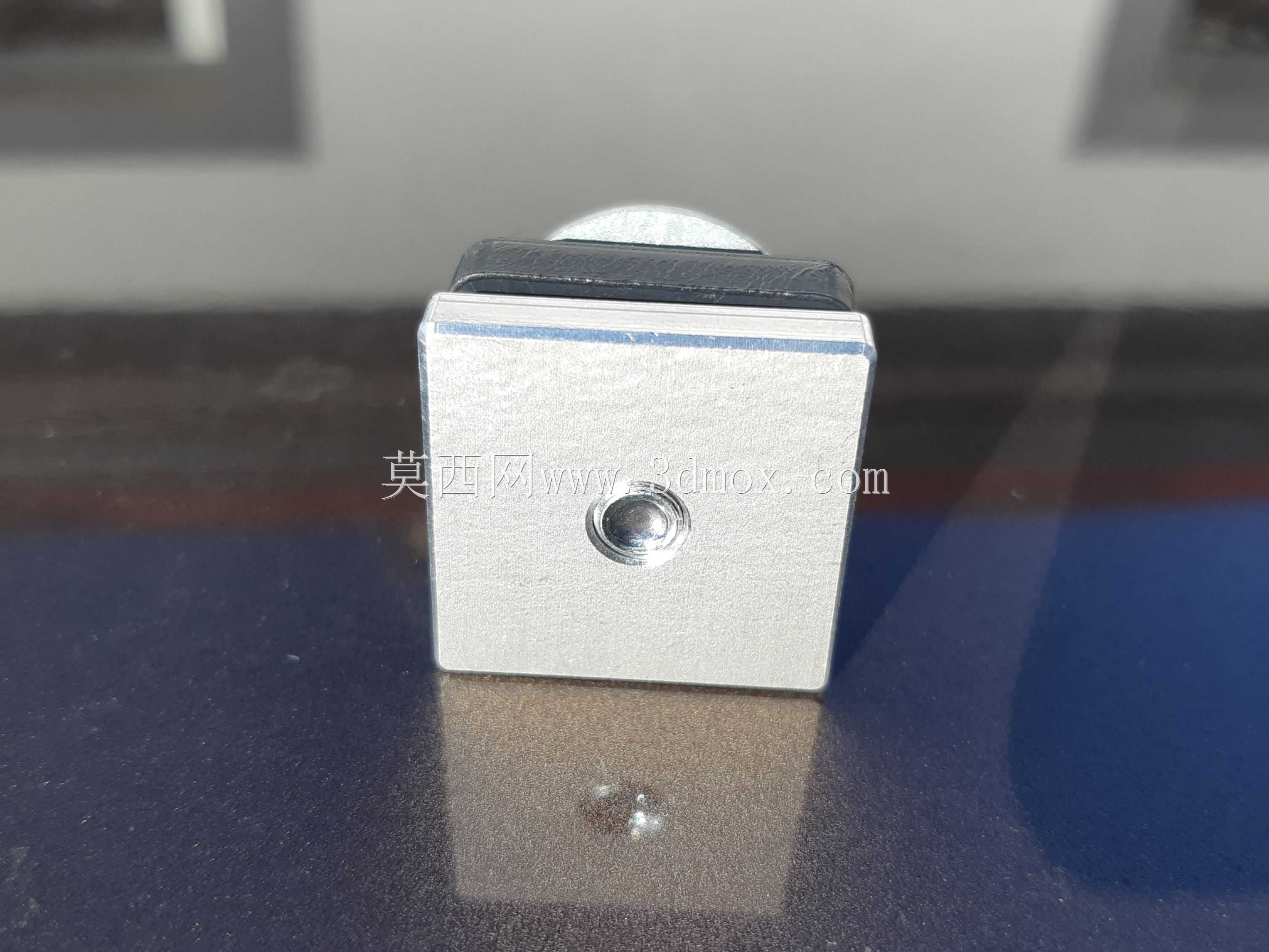

　　螺钉下方配套的平垫采用镀锌钢材制作，表面粗糙度控制在Ra1.6以内，既可以保证锁紧时的摩擦力稳定，也能在长期户外使用中抵御雨水、融雪盐雾的腐蚀。中间的缓冲隔层采用硬质工程塑料与橡胶复合结构，塑料部分承担主要的载荷传递，橡胶垫层则填充基座与车顶钣金之间的安装间隙，一方面可以避免金属基座与车顶漆面直接接触产生摩擦掉漆，另一方面可以吸收车辆行驶过程中产生的振动，避免长期颠簸下紧固件出现松脱异响。下层的方形金属基座采用铝合金材质经CNC铣削加工成型，基座底部的型面完全匹配目标车型车顶预留的安装点位型面，安装时无需在车顶上额外打孔，直接卡入原厂预留的T型安装槽内即可完成定位，避免了后期打孔带来的车顶漏水、钣金锈蚀风险。从安装边界尺寸来看，

　　整套组件组装完成后的总高度控制在22mm以内，基座的方形轮廓尺寸为30mm×30mm，可适配宽度25mm以内的通用型车顶横杆安装槽，锁紧螺钉的规格为M6，标准锁紧扭矩为8N·m，单组支架的额定静载荷可达50kg，单台车配套4组支架即可满足200kg以内的车顶载物需求，完全覆盖家用露营、轻量商用车顶载物的载荷要求。设计过程中针对不同车型的车顶钣金厚度差异，在缓冲层预留了1-3mm的压缩余量，即使不同车型的安装点位钣金厚度存在2mm以内的公差，也可以通过橡胶层的压缩量补偿实现稳定贴合，不会出现安装后基座悬空、锁紧不实的问题。在实际装车验证环节，该结构经过了高低温循环测试，-40℃到80℃的环境温度区间内，

　　橡胶垫层不会出现硬化脆裂或过度软化的问题，金属部件的防腐层也不会出现脱落起泡现象；振动测试环节模拟了铺装路面、非铺装路面的连续颠簸工况，经过200小时的连续振动测试后，紧固件的扭矩衰减率控制在10%以内，不会出现松脱风险。不同于市面上常见的胶粘式车顶支架，该结构完全采用机械固定方式，载荷直接传递到车顶的钣金加强筋位置，不会因为胶体老化出现支架脱落的安全隐患，同时可拆卸的结构设计也方便用户在不需要载物时快速拆除支架，避免风阻增大带来的油耗上升问题。细节设计上，基座的所有棱边都做了R1.5的圆角处理，安装过程中不会划伤施工人员的手部，也不会割伤车顶的密封胶条；螺钉的头部采用十字槽加内六角的复合槽型，用户既可以用普通的十字螺丝刀完成安装，也可以用内六角扳手施加标准锁紧扭矩，降低了安装的工具门槛。中间的塑料隔套还做了防转设计，卡入金属基座的卡槽后不会随螺钉转动，锁紧过程中橡胶垫不会跟转摩擦车顶漆面，进一步保护了原车外观。
