激光切割式六足行走机器人机架结构

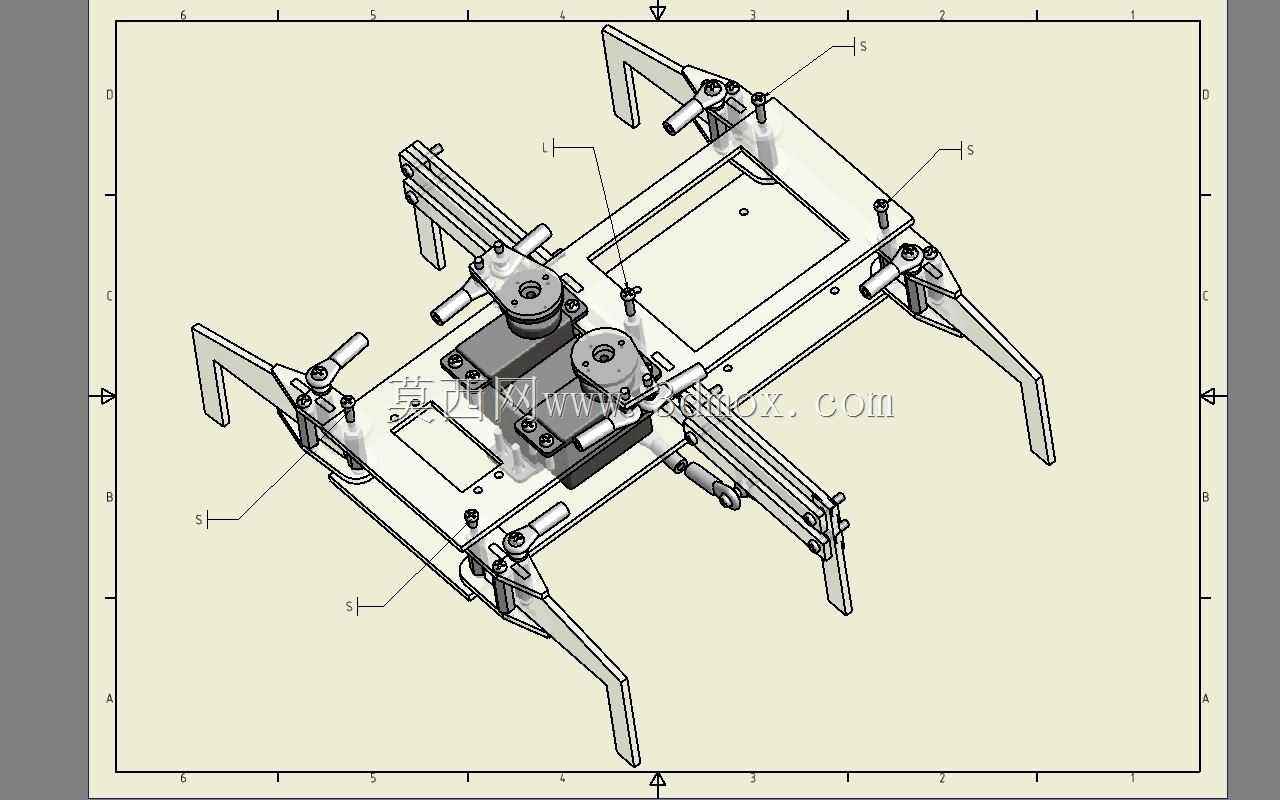

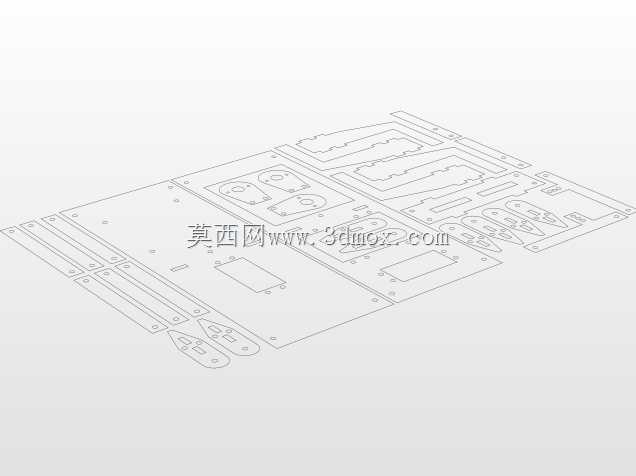

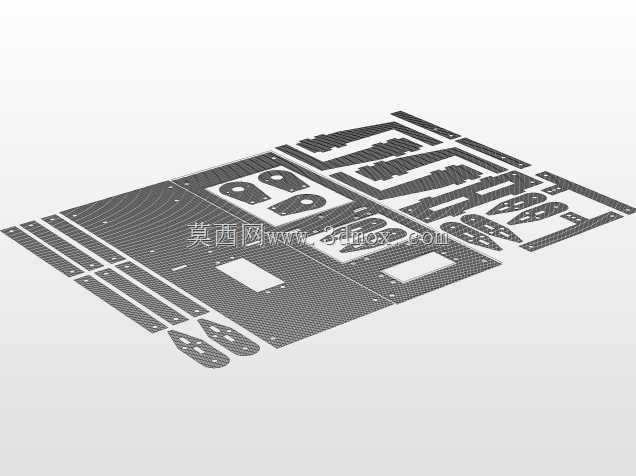

　　这套足式行走机构的机架主体采用板材激光切割成型工艺加工，所有结构件均从标准厚度板材上裁切获得，无需额外开模，小批量试制阶段的加工成本极低，适配创客开发、教学实验场景下的快速迭代需求。整套机构的安装边界控制在300mm见方的平面范围内，整体高度不超过80mm，可直接搭载在常规桌面级实验台面上开展调试，也可加装外壳后用于小型巡检、地形探测类作业场景。

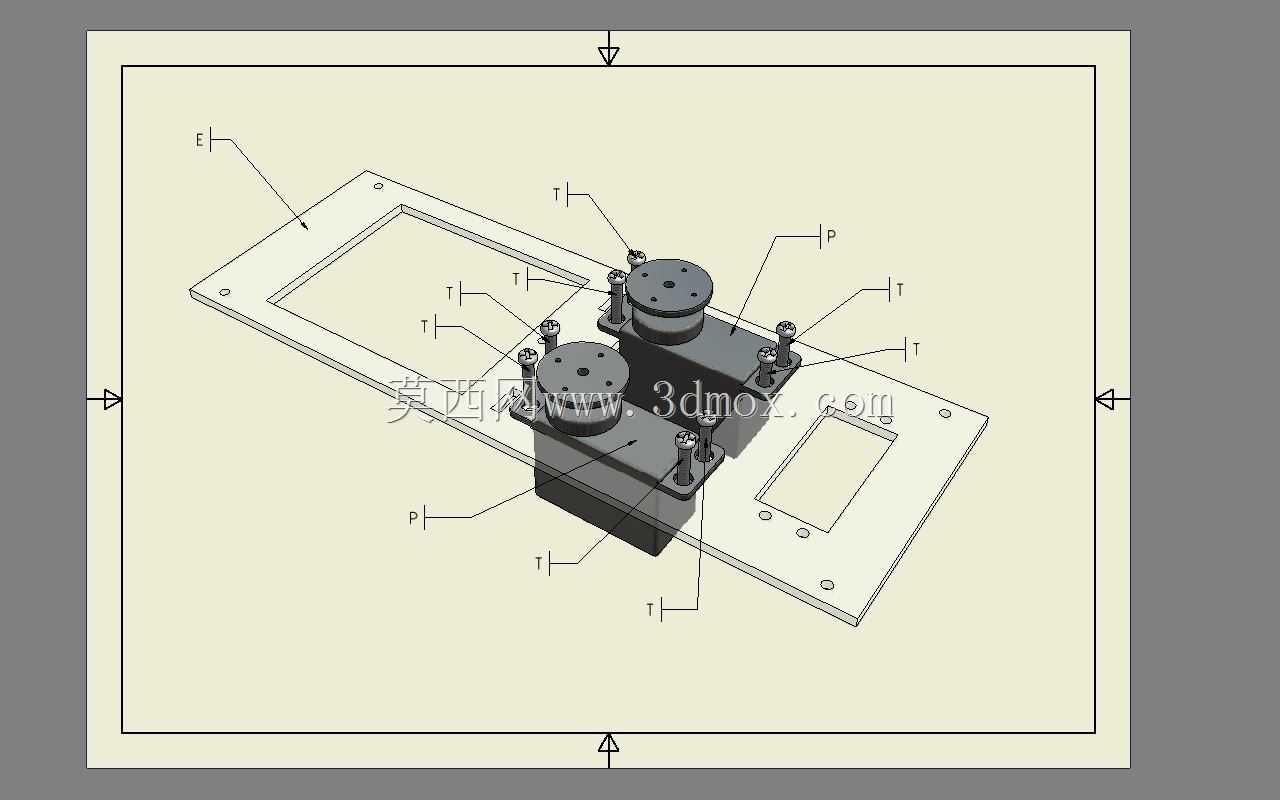

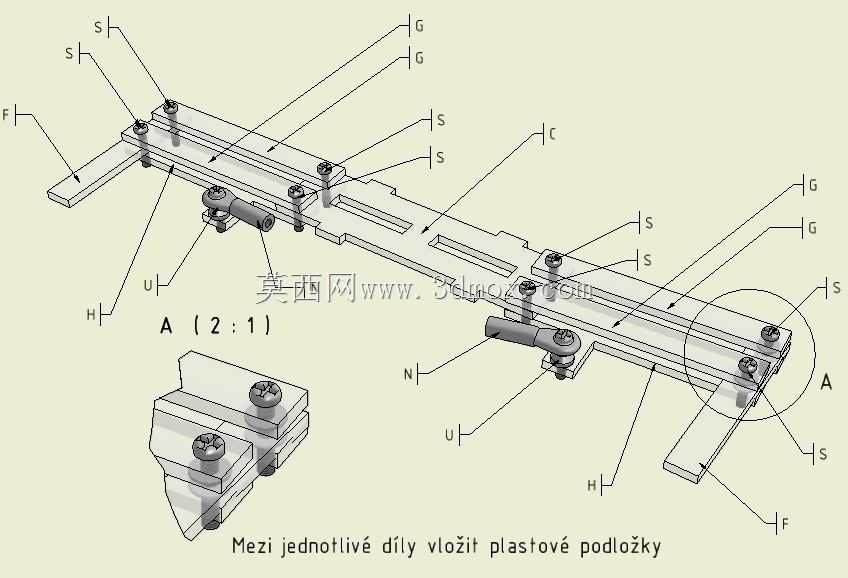

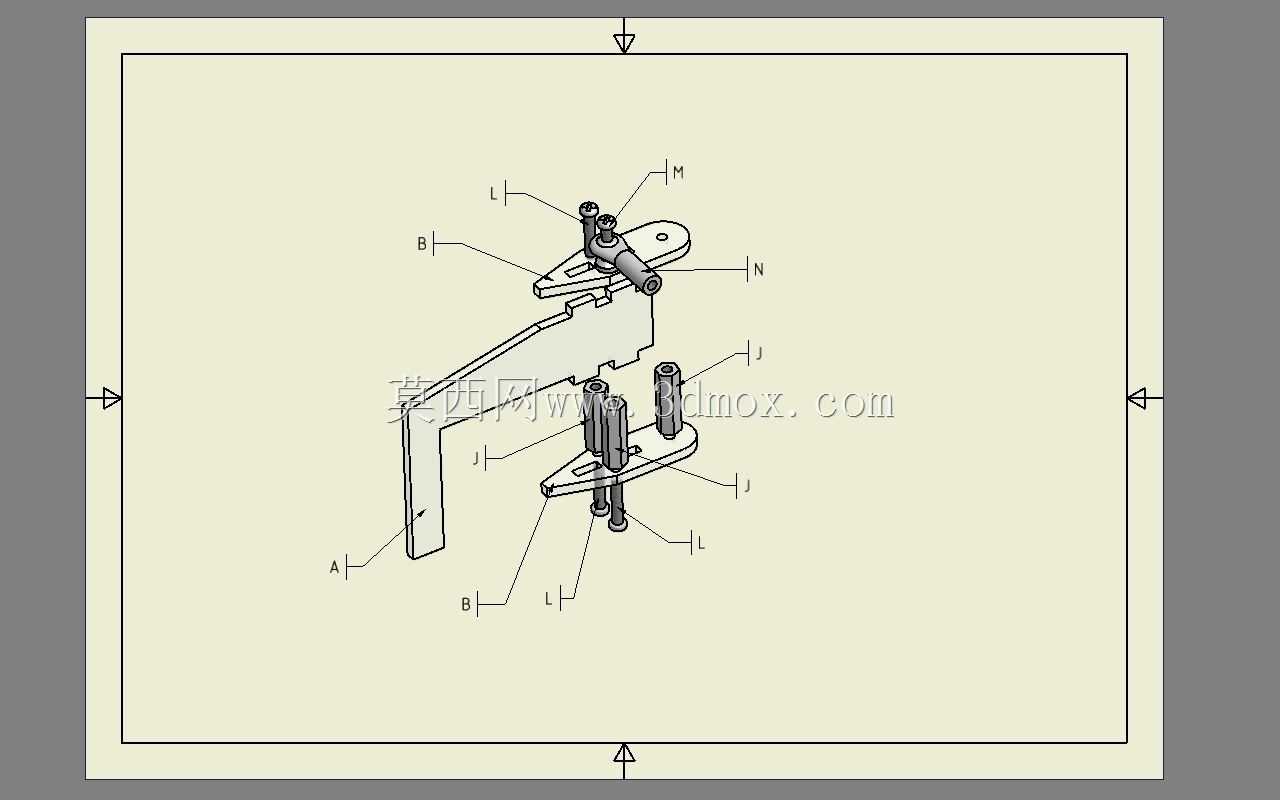

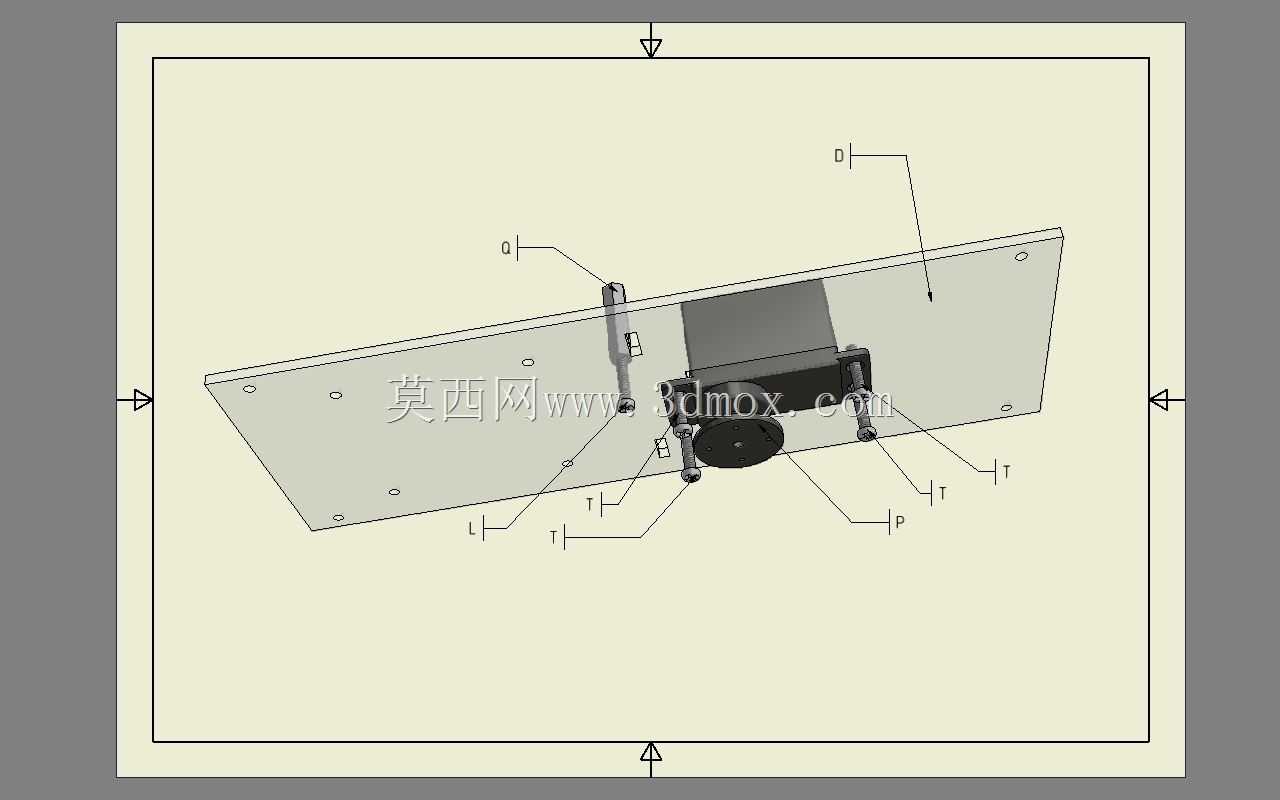

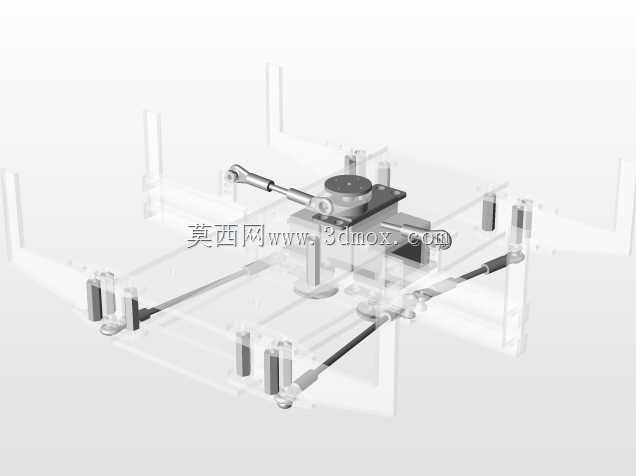

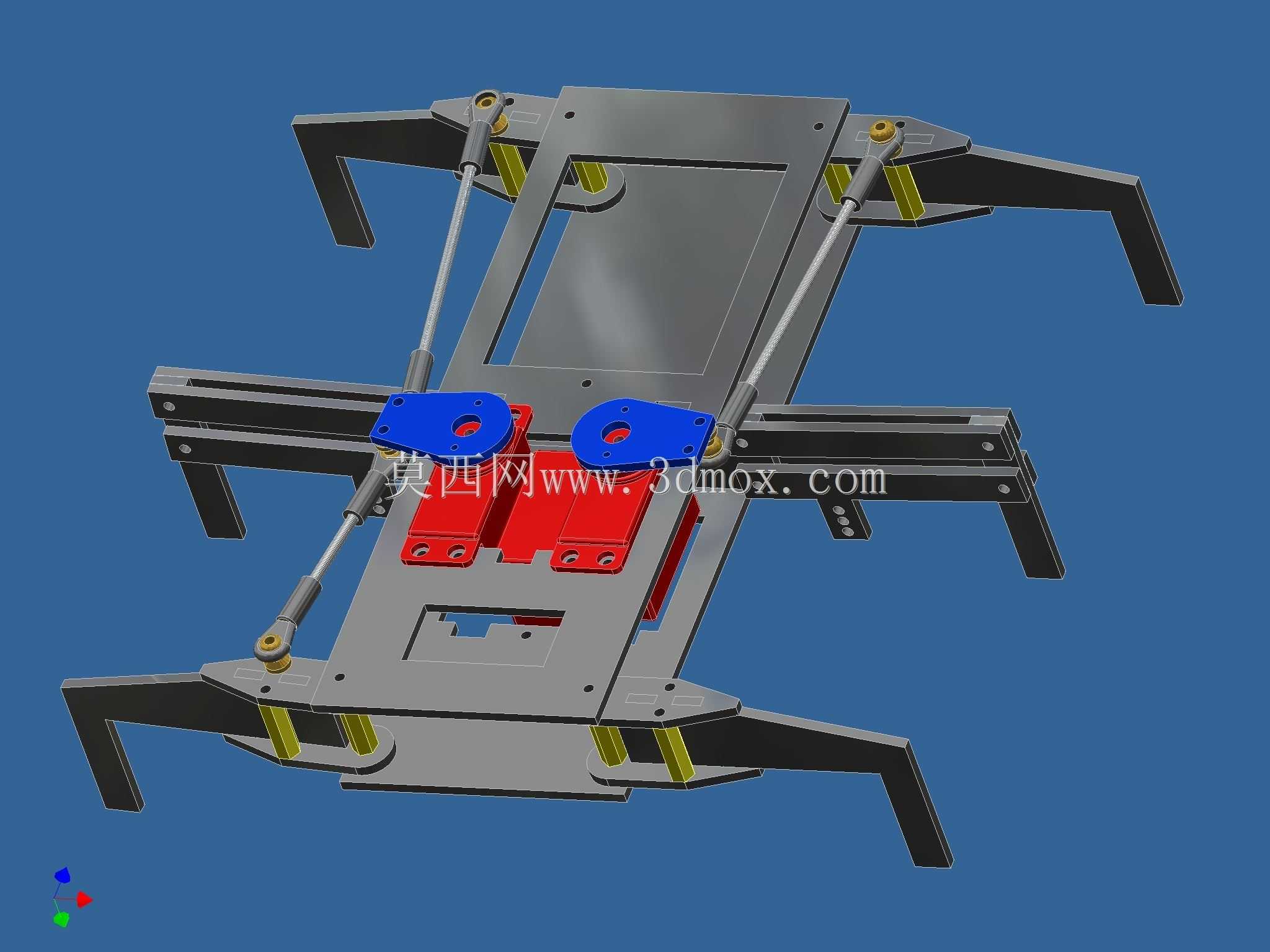

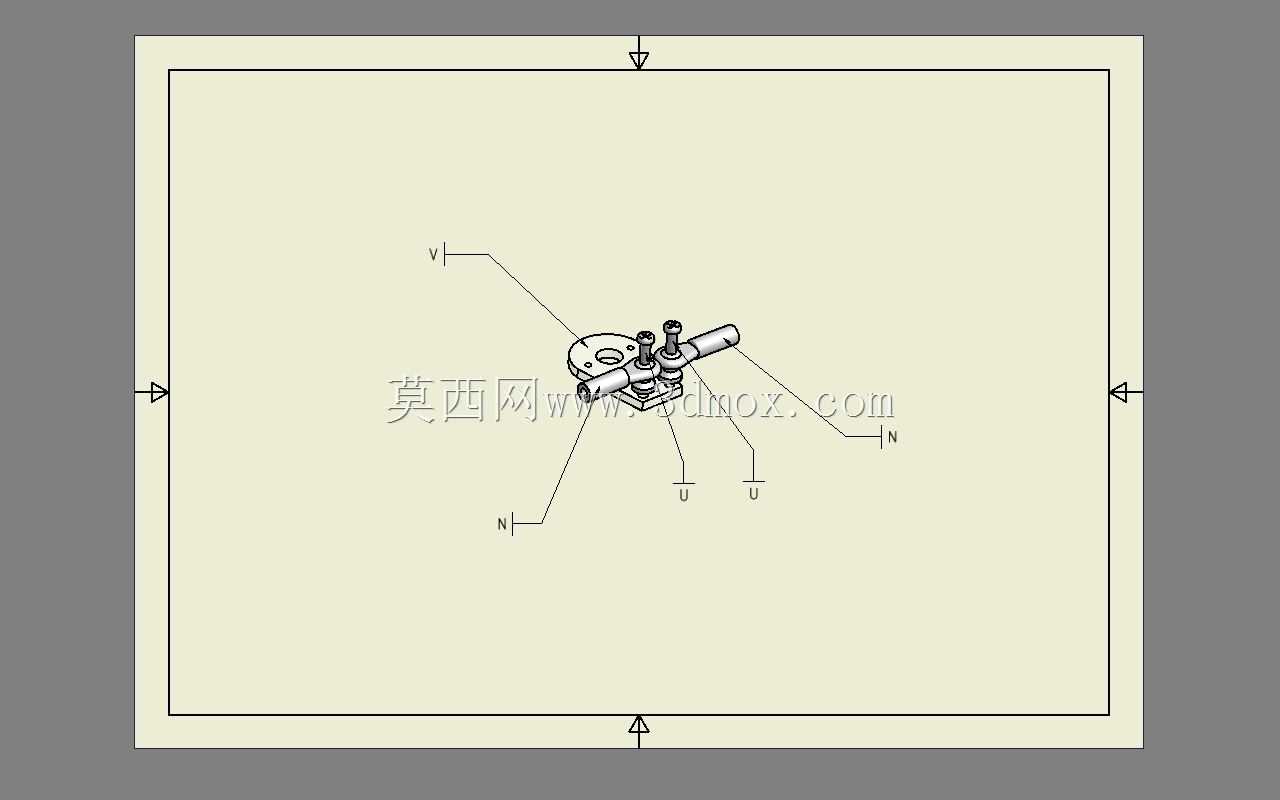

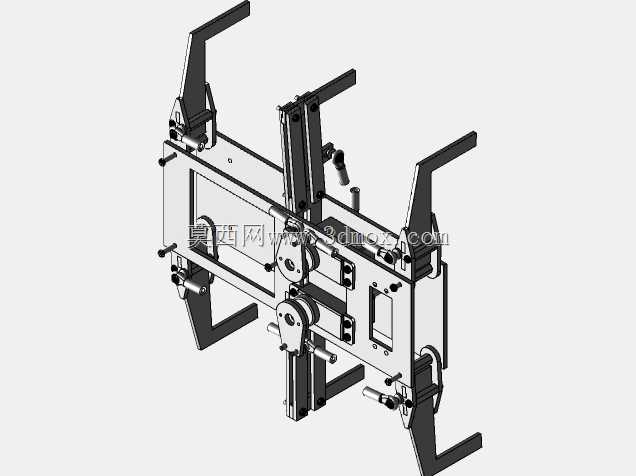

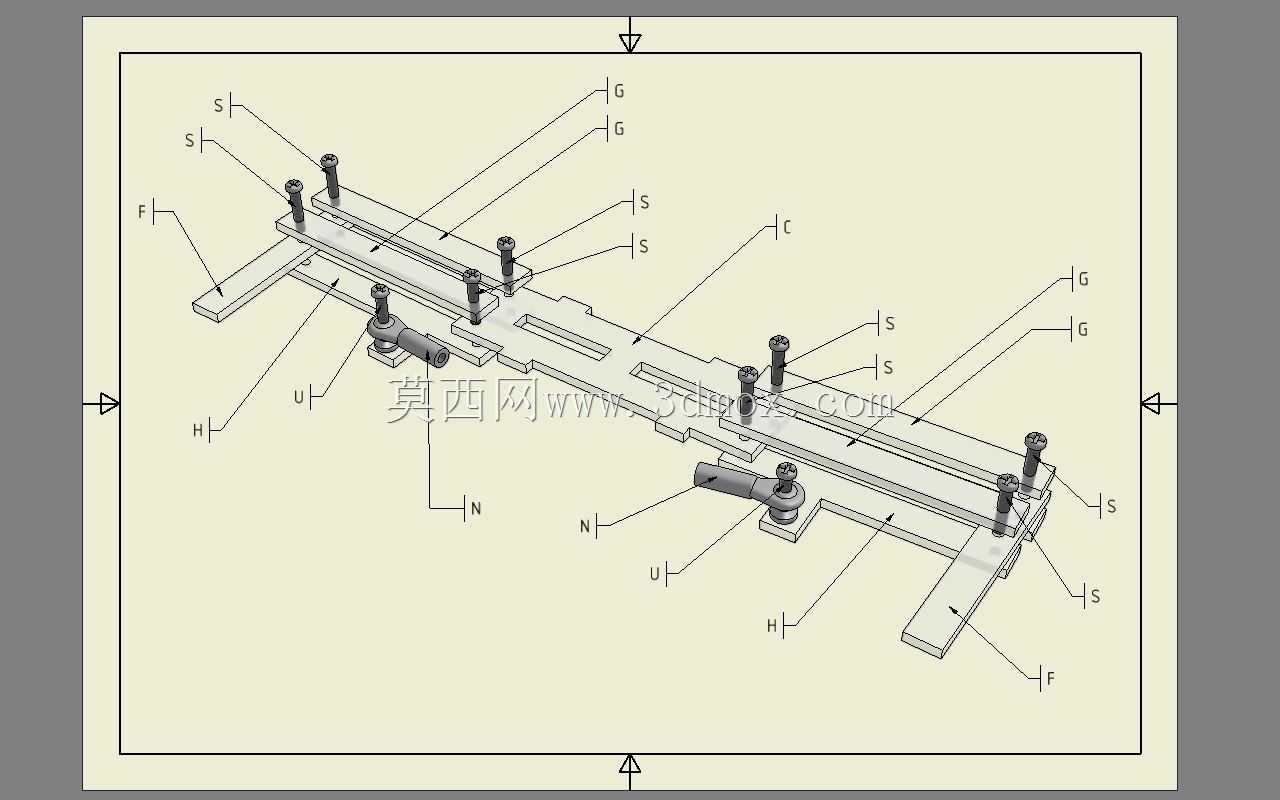

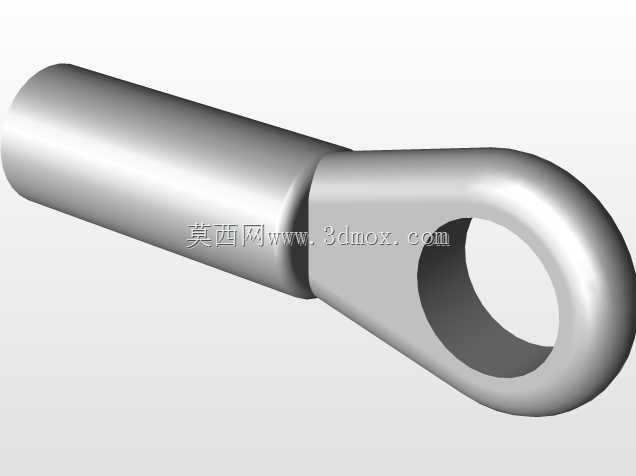

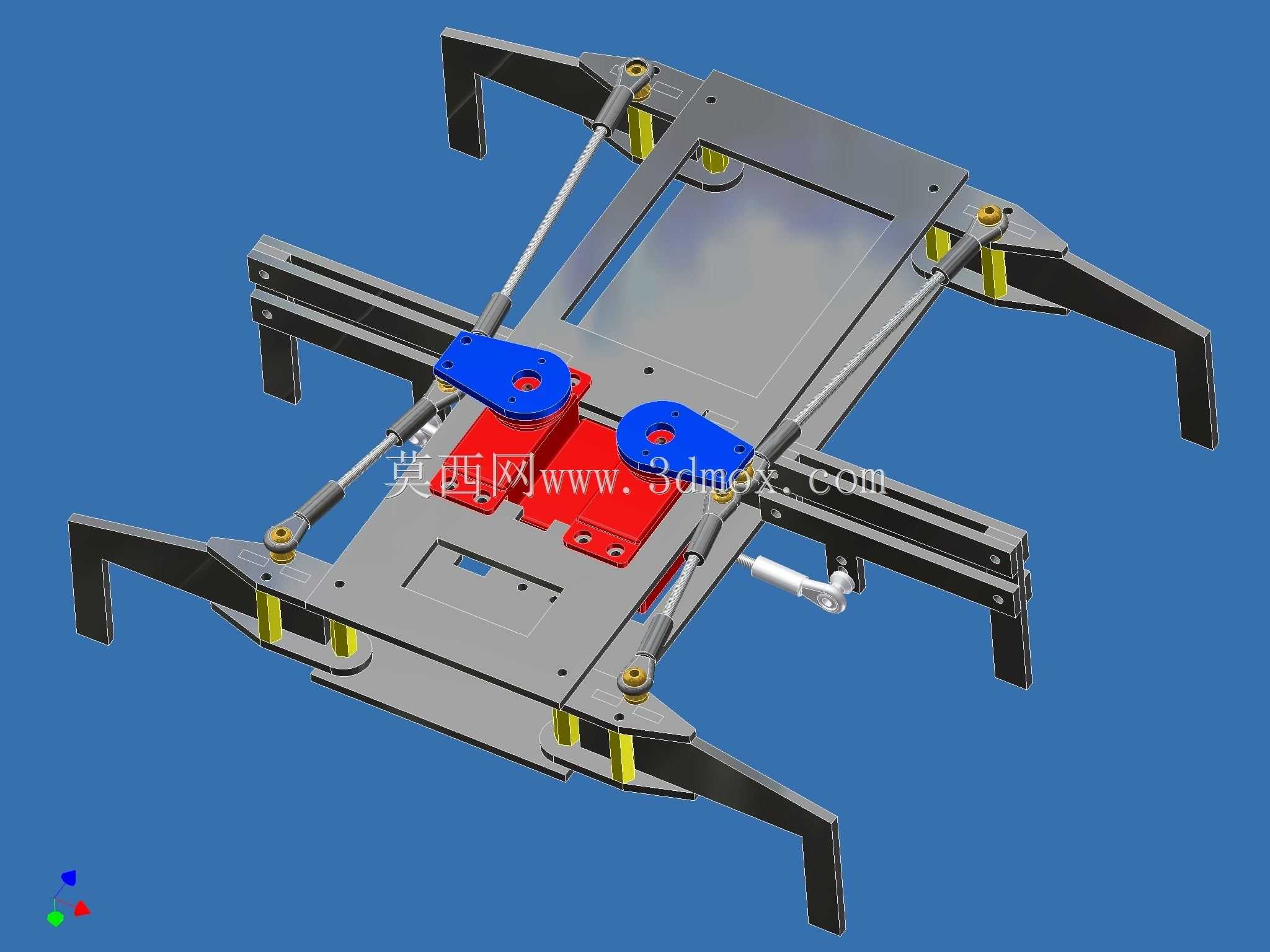

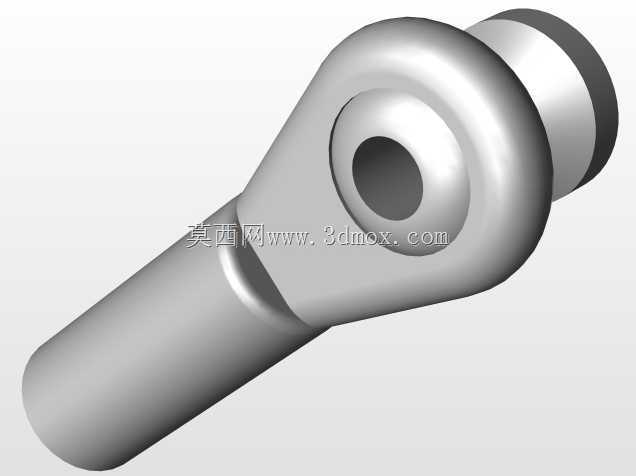

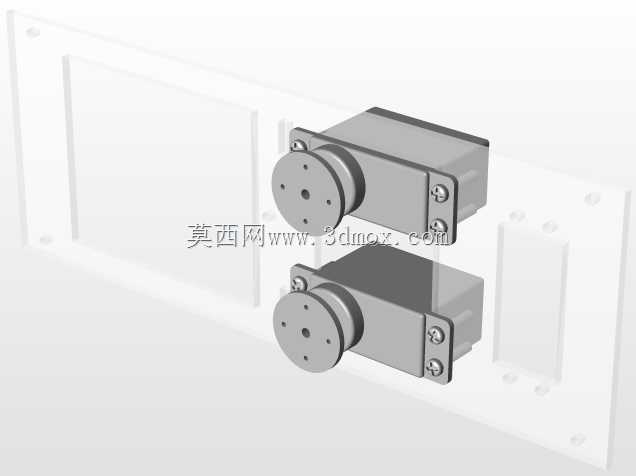

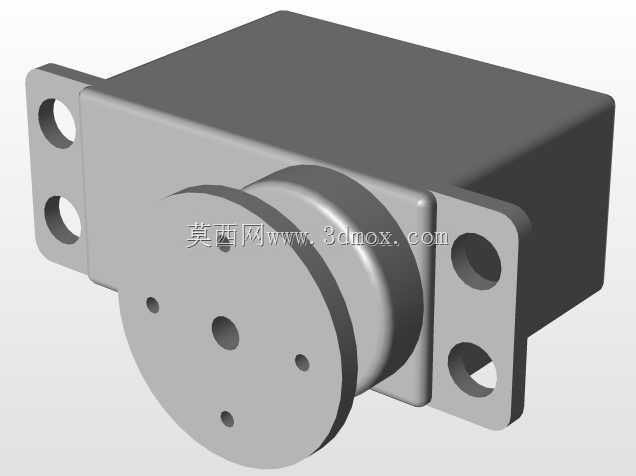

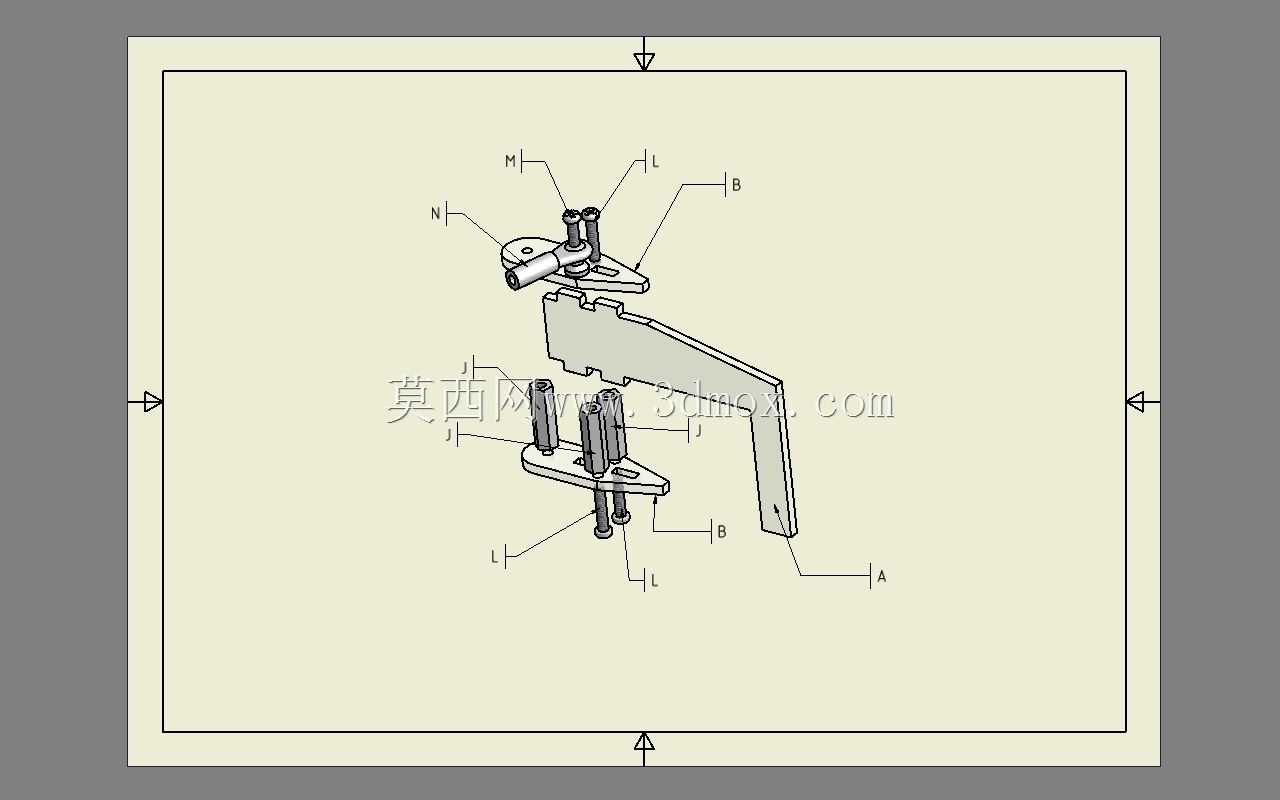

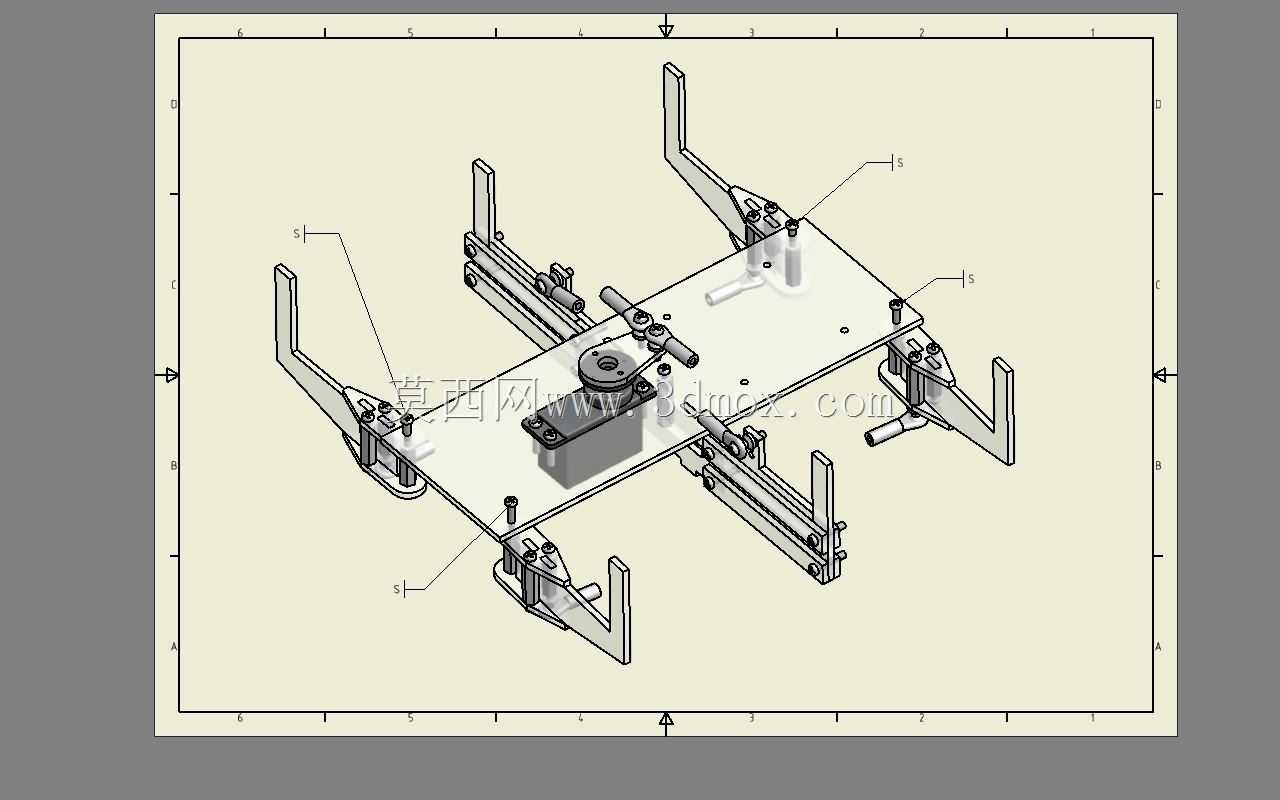

　　从传动布局来看，整套机构采用单动力输入配合连杆同步传动的设计思路，中部两块红蓝标识的安装位用于固定驱动舵机，舵机输出盘通过球头连杆与四组支腿的摇臂连接，每一组支腿都采用平行四边形连杆结构保证足端运动轨迹的一致性，无需为每个支腿单独配置驱动元件，仅用两个舵机即可完成所有支腿的步态协同，大幅降低了电控部分的接线复杂度与控制逻辑难度。支腿的悬臂长度预留了足够的调节余量，可根据实际搭载的载荷重量调整足端的支撑跨距，当需要在平整桌面行走时可缩短支腿外伸长度提升行走稳定性，当需要跨越小尺寸障碍物时可将支腿外伸端调长，获得更大的抬腿高度。

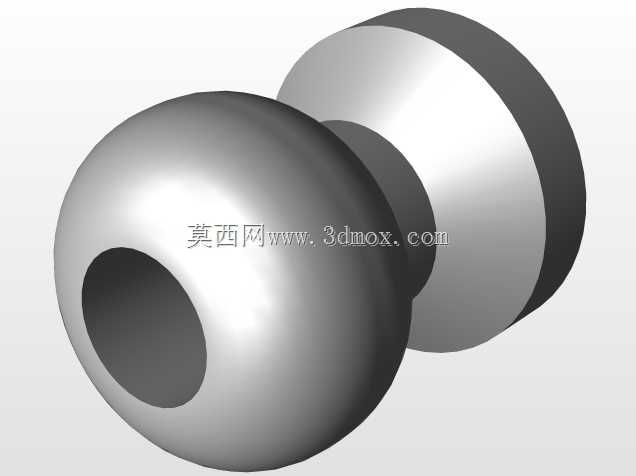

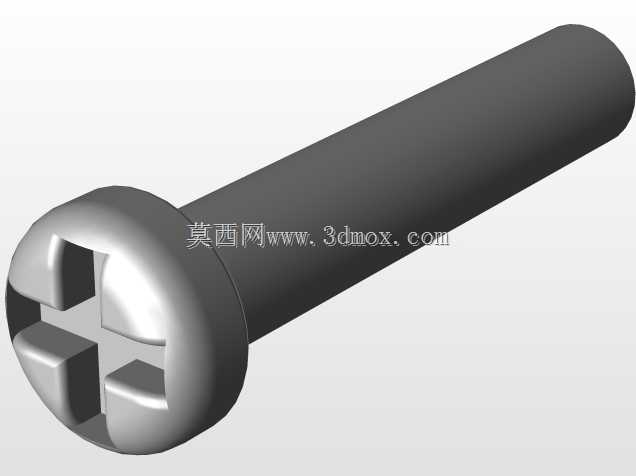

　　机架主体的板材上预留了多组规则排列的安装孔位，孔位间距兼容通用铝型材的安装标准，除了固定舵机之外，还可直接搭载arduino控制板、电池模块、传感器拓展板等元器件，无需额外打孔制作转接件。所有连杆与机架、支腿的铰接位置均采用标准螺栓加铜套的配合形式，既保证了铰接处的转动灵活性，也能在长时间往复摆动过程中降低磨损量，日常维护仅需定期在铰接点涂抹少量润滑脂即可。

　　考虑到激光切割工艺的加工特性，所有结构件的转角位置均设计了工艺圆角，避免切割过程中出现应力集中导致的板材崩边问题，同时也能消除组装过程中尖锐边角带来的安全隐患。支腿末端的支撑脚位置预留了防滑垫安装槽，可粘贴橡胶防滑垫提升在光滑地面行走时的抓地力，也可根据作业场景更换尖足端，适配草地、碎石路面等非平整地形的行走需求。整套机构的传动间隙控制在0.2mm以内，舵机的转动角度通过连杆传动转化为足端的前后、上下复合运动，步态调试过程中仅需调整两个舵机的转动相位差，即可实现前进、转向、原地掉头等动作，不需要为每个支腿单独编写运动轨迹，大幅降低了入门开发者的调试门槛。

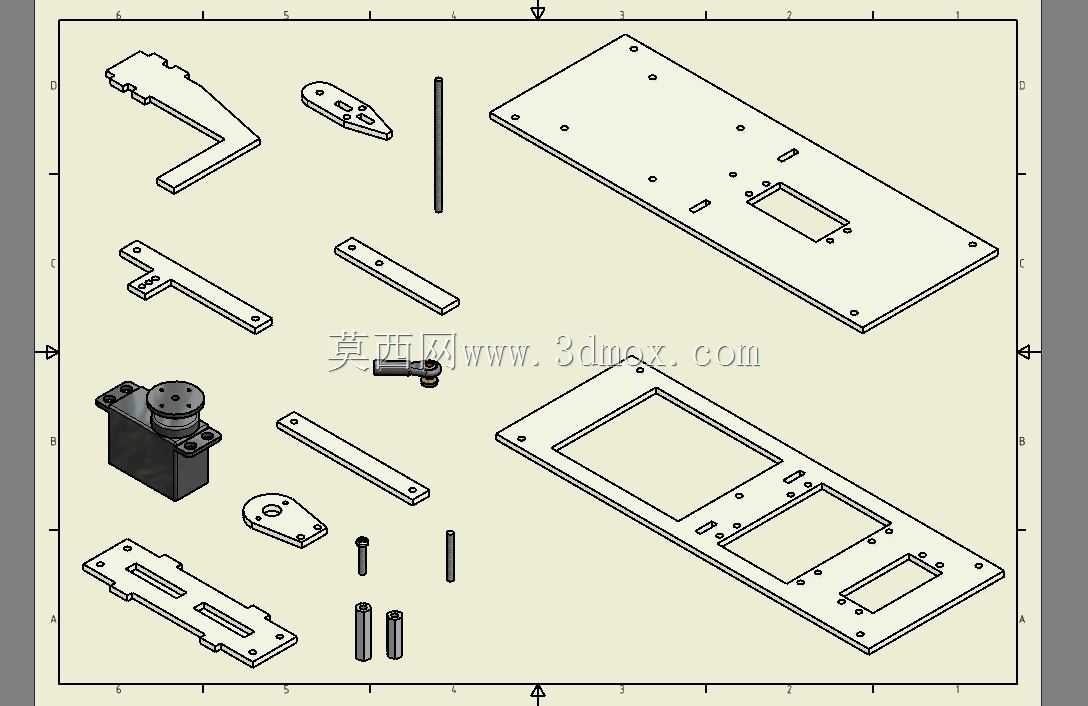

　　机架中部的镂空区域一方面用于减轻整体结构重量，另一方面也为线束布置预留了充足空间，所有连接舵机、控制板、电池的线束均可从镂空区域穿过，避免行走过程中线束与运动连杆发生干涉。两侧的长条形安装槽可用于拓展搭载额外的功能模块，比如小型机械爪、环境检测传感器、图像采集模块等，拓展后的整机可用于教学演示、小型环境探测、创客竞赛等多种场景。整套结构的所有零件均为平板类零件，加工完成后仅需通过标准紧固件即可完成总装，不需要专用的焊接、粘接工装，普通爱好者按照装配指引即可在半小时内完成整机组装，组装完成后仅需完成舵机中位校准即可开展步态调试工作。
