洗碗机防误送防坠落卡扣结构件

　　在家用嵌入式洗碗机的整机结构设计中，门体与内胆传动链路的安全防护一直是结构工程师需要重点考量的环节，这类防坠落卡扣件的核心作用，就是在洗碗机拉篮抽拉、门体开合的过程中，避免传动部件错位导致的篮体坠落、餐具误送磕碰问题。日常使用场景里，用户满载餐具抽拉拉篮时，若传动齿条与限位结构脱开，满载瓷质餐具的拉篮瞬间下坠，不仅会造成餐具碎裂，还可能砸伤用户肢体，这类小尺寸结构件看似不起眼，却是整机安全防护体系里不可或缺的一环。

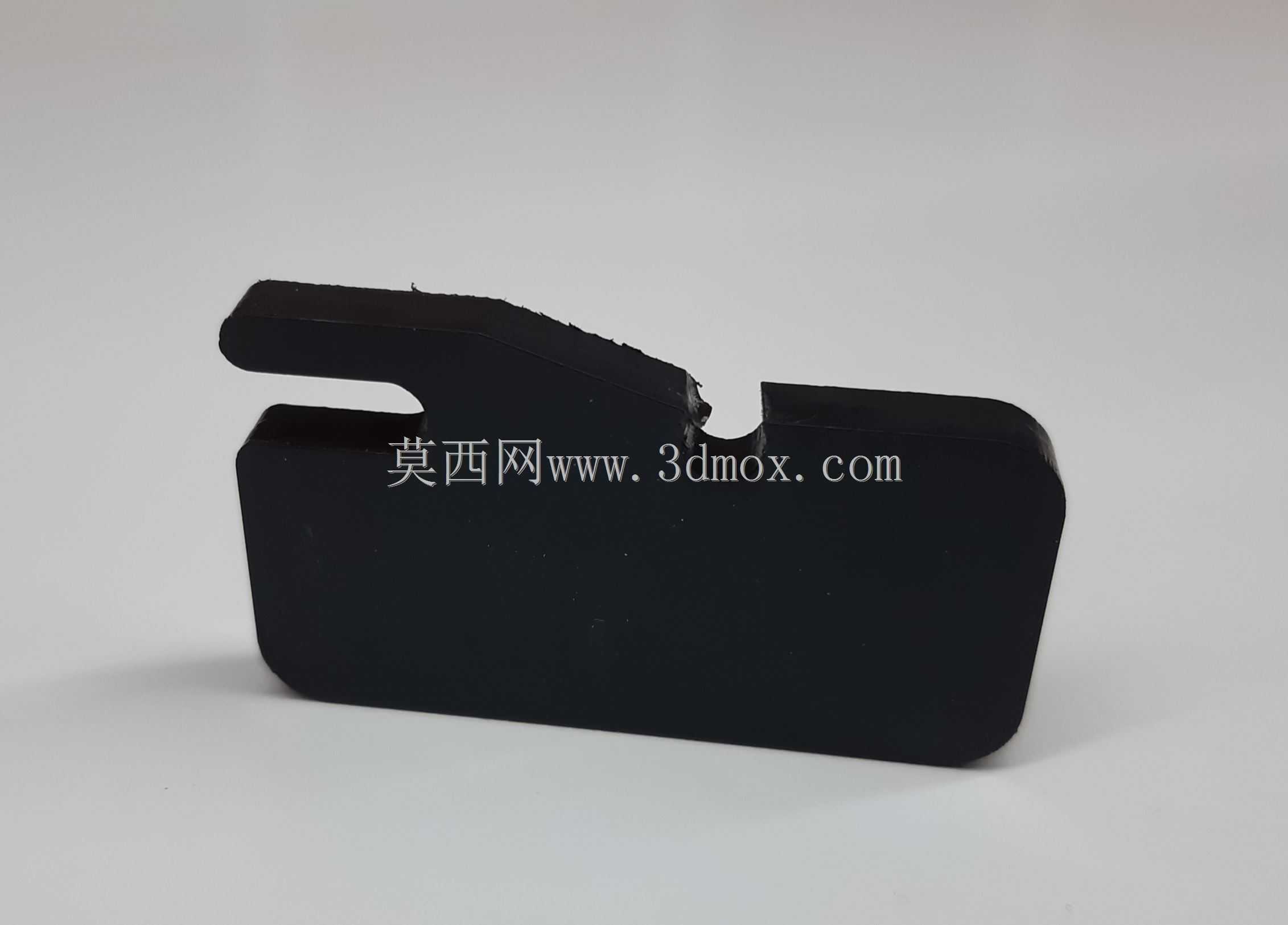

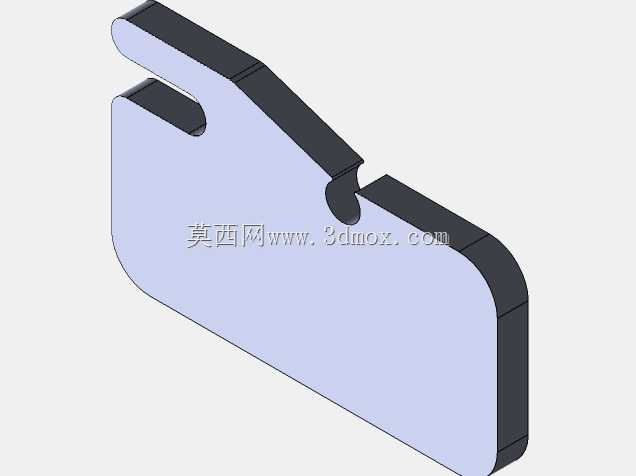

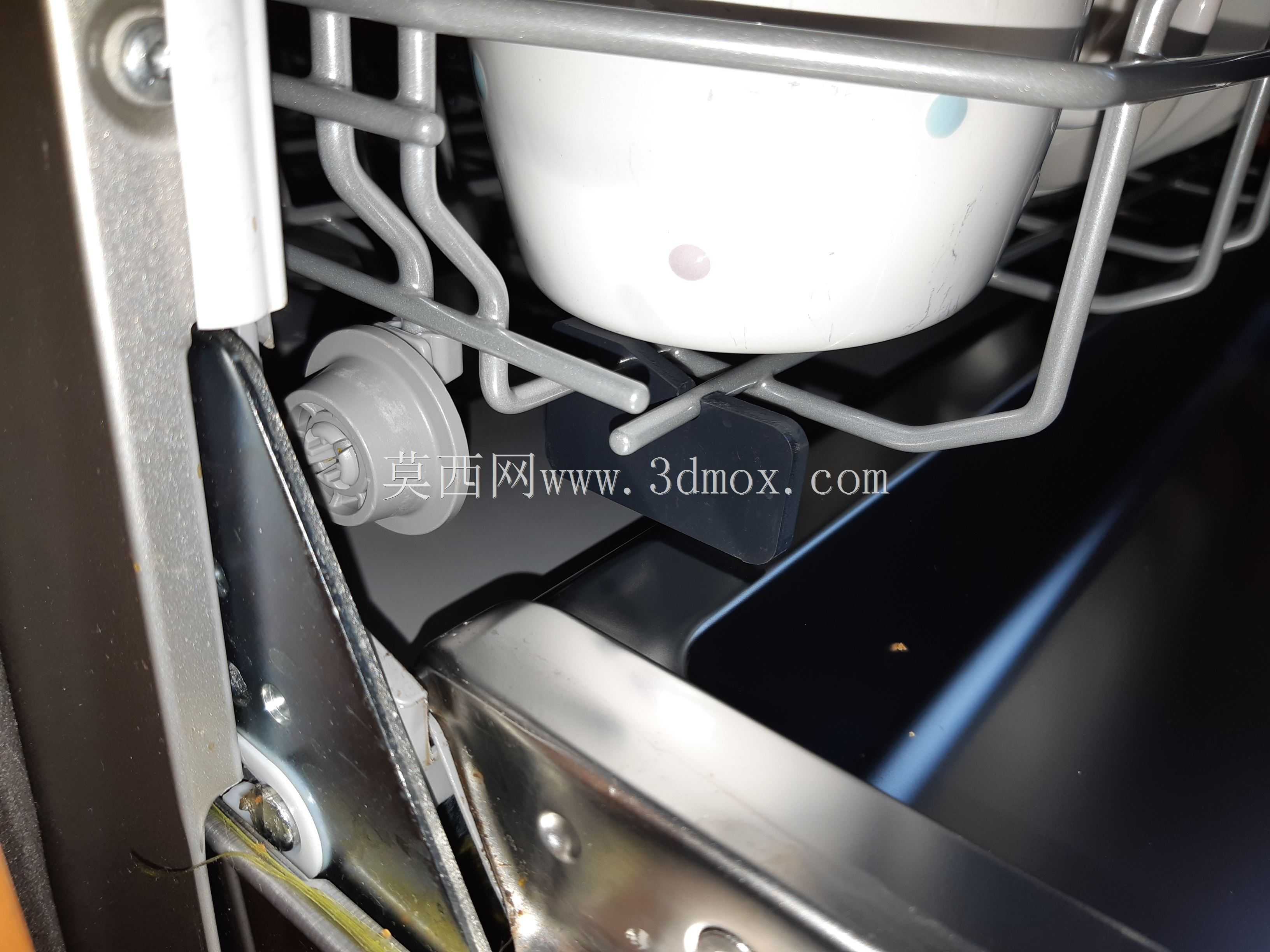

　　从功能特性来看，该部件属于典型的弹性限位卡扣，上端的钩状结构是核心的限位工作面，安装时卡接在洗碗机内胆侧的导轨安装座上，与拉篮传动架的限位凸台形成配合。当拉篮抽拉到最大安全行程时，卡扣的钩头会抵住传动架的凸台，阻止拉篮继续向外脱出；当传动机构出现误送信号、拉篮有非正常位移趋势时，卡扣的弧形让位槽会先吸收一部分冲击载荷，再通过刚性限位面锁止位移，避免机构硬碰撞导致的部件碎裂。部件侧面的加厚凸缘是安装定位基准，装配时紧贴导轨安装座的定位面，不需要额外打胶或者复杂紧固件，依靠自身卡扣弹性就能完成预固定，后续生产线装配时可以直接卡接到位，能有效缩减单台产品的装配工时。

　　设计思路上，这类部件没有采用复杂的多零件组合结构，而是用单体一体式结构实现所有功能，主要是考虑到家电量产的成本控制与可靠性要求。单体结构不存在装配间隙累积的问题，长期使用不会因为多个零件的磨损出现限位失效，整体采用等壁厚设计，壁厚均匀控制在2.5mm左右，既保证了卡扣部位的弹性变形量，又让刚性限位面有足够的抗冲击强度，不会因为长期反复受力出现断裂。上端钩头的导入角做了15度的斜切处理，装配时不需要额外对准，顺着安装座的导向槽推压就能自动卡入到位，对生产线装配工人的操作熟练度要求更低。部件下端的大圆弧过渡设计，一方面是为了分散受力时的应力集中，避免直角位置在反复冲击下出现应力开裂，另一方面也能避免安装维护时锋利边角划伤操作人员的手部。

　　从安装边界来看，该部件的整体外形适配主流嵌入式洗碗机的侧导轨安装空间，整体长度方向尺寸不超过60mm，宽度方向最大尺寸不超过22mm，厚度方向与导轨安装座的预留槽完全匹配，安装后不会突出内胆内壁，不会干涉拉篮的正常抽拉动作，也不会和喷淋臂的旋转路径产生干涉。安装时的定位基准面与导轨安装面的平行度公差控制在0.1mm以内，保证限位时钩头与传动架凸台的接触面积达到80%以上，不会因为接触面积过小导致局部压强过大，长期使用出现磨损塌陷。卡扣的弹性变形量设计为1.2mm，既保证卡接后的预紧力足够，不会因为洗碗机运行时的振动出现松脱，又能在售后维护时用一字螺丝刀轻轻撬动就可以拆卸，不需要暴力破坏部件。

　　在实际工况验证中，这类部件需要承受至少一万次的拉篮抽拉循环冲击，每次冲击载荷在150N左右，因此结构设计时在钩头与主体连接的位置做了局部加厚处理，避免长期反复受力出现疲劳断裂。部件表面没有多余的凸起或者棱角，不会在用户日常清洁内胆时勾挂洗碗布或者其他清洁工具，整体外形流畅，注塑成型时脱模顺畅，不需要复杂的侧向抽芯结构，量产时的模具成本更低，成型周期更短，适合大规模家电量产的需求。不同于其他外露的外观件，这类内置功能件不需要做表面喷涂处理，原料本身的润滑性就可以满足长期往复摩擦的需求，不会因为摩擦产生异响或者碎屑掉落到内胆中污染餐具。
