轮椅配套电动牵引拖挂装置结构设计

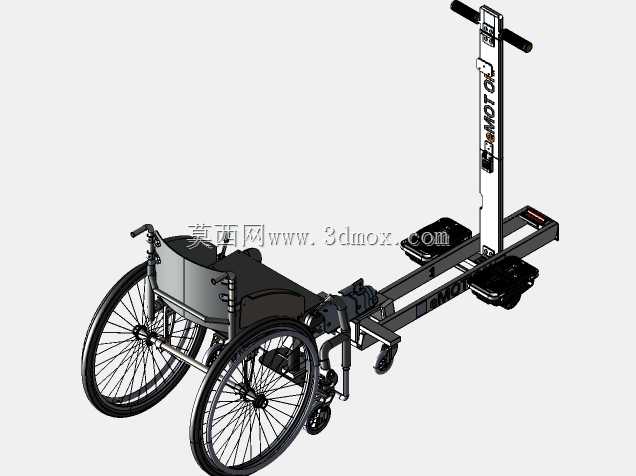

　　在日常助残出行场景里，手动轮椅使用者长距离移动一直存在体力消耗大、复杂路况通行困难的痛点，这款配套手动轮椅的牵引拖挂装置，正是针对这类实际使用需求开发的辅助动力接驳结构，可直接与常规手动轮椅完成快速接驳，为轮椅提供稳定的行进动力，降低使用者的操作强度。从结构设计逻辑来看，整套装置采用分体式接驳布局，牵引主机部分集成了动力单元、操控把手、行走轮组与快装连接机构，连接架采用高强度矩形钢管焊接成型，在保证结构刚性的前提下尽可能控制整体自重，避免额外增加轮椅的行进负担。操控把手设置在装置尾部的站立操作位，高度适配成年人自然站立时的握持姿态，把手上集成了行进调速、驻车制动的操控组件，操作逻辑简单直接，陪护人员可快速上手操作，

　　无需复杂的培训过程。连接端采用快拆式锁紧结构，与轮椅车架的接驳点设置在轮椅后轮轴前方的车架位置，该位置是手动轮椅车架受力最均衡的区域，牵引时的推力可均匀传递到整个轮椅车架，不会出现局部应力集中导致车架变形的问题，同时接驳结构预留了一定的摆动间隙，允许轮椅在转向、经过颠簸路面时与牵引装置之间存在小幅度的相对角度变化，避免硬连接导致的转向卡滞、颠簸时结构磕碰问题。从安装边界来看，整套装置的宽度控制在常规手动轮椅的宽度范围内，不会额外增加通行所需的横向空间，可顺利通过常规住宅门洞、无障碍通道、电梯轿厢等狭窄通行区域；牵引装置的行走轮采用小直径实心耐磨轮，轮组位置设置在连接架的中部位置，配合尾部的辅助支撑轮，在未接驳轮椅时也可稳定直立放置，

　　不会出现侧翻问题。动力单元采用卧式安装布局，固定在连接架靠近轮椅接驳端的位置，可平衡操控端的重量，避免装置出现头轻尾重的问题，牵引时动力输出轴通过传动结构直接驱动行走轮，动力传递路径短，传动效率高，可轻松应对小区缓坡、无障碍坡道等常见的坡度路况，同时动力输出设置了限速保护，最高行进速度与普通人正常步行速度匹配，避免速度过快带来的安全隐患。在实际使用场景中，该装置既可以由陪护人员站在操控位操作，牵引载有使用者的轮椅完成长距离移动，比如社区出行、就医通勤、户外短途活动等场景，也可在不需要牵引时快速与轮椅分离，不影响轮椅本身的独立手动使用，分离后的牵引装置可直立放置，占用的存放空间很小，普通住宅的玄关、储物间都可轻松收纳。

　　结构设计上充分考虑了不同规格手动轮椅的适配性，接驳锁紧机构的夹持范围可在一定区间内调整，可适配市面上绝大多数管径的常规手动轮椅车架，不需要对原有轮椅进行打孔、焊接等改装操作，安装和拆卸过程都不需要额外的专用工具，徒手即可完成操作，大幅降低了普通用户的使用门槛。装置的脚踏平台设置在操控把手的下方，表面带有防滑凸起纹理，陪护人员操作时可稳定站立，即使在湿滑路面也不会出现脚底打滑的问题，脚踏平台的承重力经过结构校核，可满足常规体重成年人的站立承重需求，平台边缘做了圆弧倒角处理，避免磕碰划伤。整套装置的管线全部内置在矩形钢管的腔体内部，外部没有裸露的走线，既可以避免日常使用中管线被剐蹭损坏，也让整体外观更加简洁规整，减少了清洁维护的死角。连接架与轮椅接触的位置都加装了橡胶缓冲垫，一方面可以增大接驳处的摩擦力，避免牵引过程中出现连接松动打滑的问题，另一方面也可以避免金属结构直接接触轮椅车架，刮掉轮椅表面的涂装，起到保护原有轮椅外观的作用。驻车制动机构同时作用在牵引装置的行走轮和轮椅的后轮上，制动时可同时锁止两套轮组，在坡道停留时不会出现溜车问题，制动把手的位置设置在操控把手的握持范围内，使用者握持把手时手指可轻松触碰到制动开关，遇到突发情况可快速完成制动操作，保障使用过程的安全性。
