低趴式电动代步卡丁车结构设计

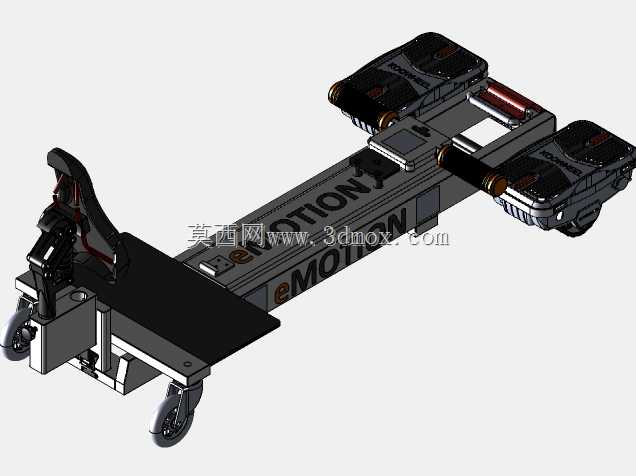

　　这款低趴结构的轮式载人载具，核心定位是窄空间灵活通行的短途代步场景，可适配厂区内部巡检、仓储区域小件转运、场馆内通勤代步等多种对通行宽度、转向半径有严格限制的使用场景，区别于常规竞速类卡丁车的高离地间隙、长轴距设计，该载具采用贴地式低重心布局，整车重心高度控制在距地面120mm范围内，过弯侧倾风险大幅降低，即使在光滑环氧地坪行驶也能保持足够的行驶稳定性。从结构布局来看，整车采用前置转向轮、后置双驱动单元的排布方式，前端单组转向轮通过立式转向柱与座椅侧方的操控机构连接，转向传动比设置为1:2.2，操控时无需大幅转动方向即可完成小半径转向，实测最小转弯半径可控制在1.2m以内，能够轻松在1.5m宽的通道内完成掉头操作。

　　中部为一体化冲压成型的承载底盘，底盘上表面预留了通用安装孔位，既可以直接固定人体工学座椅作为单人代步载具使用，也可快速拆除座椅更换为置物平板，承载150kg以内的小件物料完成转运作业，底盘主梁采用6061铝合金型材拼焊而成，在保证整体结构刚度的前提下将整车自重控制在45kg以内，单人即可完成抬运、转场操作。后置区域对称布置两组独立的驱动轮组，每个轮组集成了驱动电机、减速机构与脚踏承载位，双轮独立驱动的设计可实现差速转向，当一侧轮组停转、另一侧轮组输出动力时，载具可完成原地转向动作，进一步提升狭窄空间内的机动能力；脚踏区域表面设置了防滑纹理结构，操作人员站立时脚部与踏板的摩擦系数不低于0.6，即使鞋底沾有少量油污也不会出现打滑问题。

　　载具的操控逻辑做了适配短途代步的优化，座椅侧方的操控手柄集成了前进、后退、调速与制动功能，手柄握持角度设置为与水平方向呈35度夹角，操作人员保持坐姿时手臂自然下垂即可握持操控，长时间操作不易产生肌肉疲劳；制动系统采用电磁制动与机械制动双重冗余设计，当操控手柄复位至中位时电磁制动自动触发，可在0.3s内完成锁止，在3度斜坡上也不会出现溜车问题，机械制动作为备用方案，可在电路故障时通过脚踩触发，保证极端工况下的使用安全。从安装边界来看，整车最大外廓尺寸为长1200mm、宽650mm、高420mm，拆除座椅后整体高度可降至180mm，能够直接进入高度200mm以上的设备底部开展巡检作业；底盘离地间隙为35mm，

　　可顺利通过地面高度差20mm以内的门槛、减速带等障碍，适配绝大多数室内硬化路面的通行需求。驱动单元的供电模块采用后置下沉式安装，电池组固定在底盘下方的封闭仓体内，既不会占用上部的承载与乘坐空间，也能进一步降低整车重心，供电仓采用IP54级密封设计，可抵御日常地面溅水、灰尘侵入，适配车间、仓储等多尘、潮湿的使用环境。整车的外露结构件均做了圆角钝化处理，所有棱边的圆角半径不小于R3，避免通行过程中剐蹭周边设备、货物，轮组外侧设置了一体式防护挡边，可防止行驶过程中衣物、线缆卷入轮组引发安全事故。在结构设计阶段，所有连接点位均做了应力仿真校核，底盘主梁在满载150kg工况下的最大变形量不超过0.8mm，连接螺栓的安全系数不低于2.5，完全满足日常高频使用的强度需求；轮组与底盘的连接采用快拆式结构，无需专用工具即可在5分钟内完成单个轮组的更换，后期维护成本大幅降低。不同于常规娱乐卡丁车的高速定位，这款载具的最高行驶速度设置为8km/h，匹配室内场景的安全行驶要求，速度档位可根据使用场景灵活调整，在人员密集的区域可切换至3km/h的低速模式，在空旷通道内可切换至高速模式提升通行效率。
