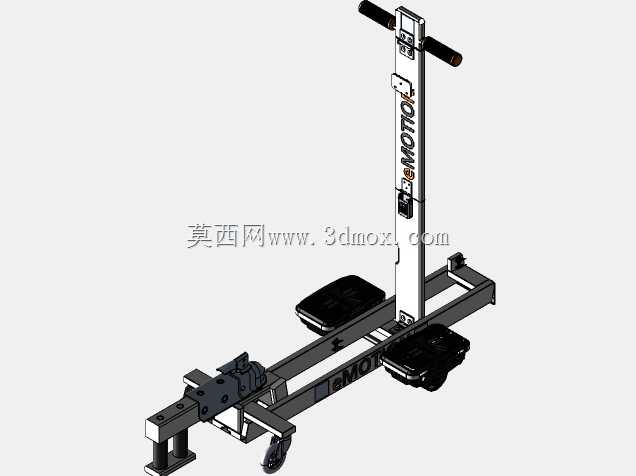

小型牵引式站立操作半挂接驳载具结构

　　这款载具的结构设计，最初是面向厂区内部短距离物料转运、仓储库区托盘接驳、生产线边工位间物料周转这类场景做的适配，区别于大型公路运输半挂车，它的作业半径集中在厂区硬化路面、仓储通道这类狭窄区域，不需要满足公路行驶的法规要求，所有结构设计都围绕小空间灵活转向、单人站立操作的便利性展开。从实际使用场景来看，这类载具常配合厂区内的小型牵引车使用，也可在短距离挪运时由操作人员直接通过扶手推行，前部的牵引连接结构做了快拆式的销接设计，对接牵引车牵引销时不需要额外工具，操作人员站在载具后部的踏板区域，就能完成挂接、解锁、转向操控的全部动作，不需要频繁上下车，在多工位频繁接驳的作业场景下，能减少不少无效动作耗时。

　　结构设计上，主体承载框架采用矩形型钢焊接成型，框架的纵梁与横梁连接位置做了局部加强筋处理，承载区域的平面预留了标准托盘的定位挡边安装位，可根据转运物料的类型加装挡块、绑带挂点等附件，避免转运过程中物料滑移。操控立柱设置在载具后部居中位置，立柱高度匹配成年人站立操作的手臂自然抬起高度，顶部的横向扶手做了防滑包胶处理，扶手上集成了驻车手刹的操控拨杆，操作人员双手扶握扶手时，手指可直接触碰到刹车控件，遇到突发情况能第一时间触发制动。立柱与底部框架的连接位置做了可小幅角度调整的铰接结构，可适配不同身高操作人员的操控习惯，避免长时间操作带来的腰部疲劳。

　　行走部分采用四个重载脚轮布局，前部两个脚轮为转向轮，后部两个脚轮为定向轮搭配刹车结构，转向轮的回转半径做了限位设计，避免大角度转向时轮体与框架发生干涉，同时保证载具在1.2米宽的标准仓储通道内就能完成原地转向，适配狭窄通道的通行需求。尺寸边界上，载具整体长度控制在1.4米以内，宽度控制在0.8米以内，空载状态下的离地间隙为120毫米，可顺利通过厂区内常见的减速带、地面接缝等凸起障碍，不会出现底盘剐蹭的情况；承载面的高度设置为320毫米，刚好匹配标准仓储托盘的底部进叉高度，配合手动液压车就能完成物料的快速装卸，不需要额外的升降设备辅助。

　　牵引连接结构位于载具前部居中位置，连接销的直径适配厂区通用牵引车的牵引接口尺寸，连接位置设置了缓冲橡胶块，在牵引车起步、制动时能吸收部分冲击，避免刚性连接带来的结构疲劳，延长框架焊缝的使用寿命。踏板区域设置在操控立柱的两侧，采用防滑花纹钢板制作，单块踏板的承重不低于150公斤，完全满足单人站立操作的承重需求，踏板与框架采用螺栓连接，磨损后可单独更换，不需要整体切割框架，降低后期维护成本。

　　从建模逻辑来看，整个模型的装配层级按照实际装配顺序搭建，框架焊接件作为基础子装配体，脚轮、牵引结构、操控立柱、踏板分别作为独立子装配挂载，每个零件的建模都保留了实际加工需要的倒角、退刀槽、安装孔位等细节，没有做过度的简化，不管是用来做结构受力仿真，还是转化为加工图纸做实物打样，都能直接提取对应的参数，不需要再做大量的模型修补工作。细节上，所有的紧固件都采用标准件库内的对应型号，螺栓长度、螺母规格都符合实际装配的干涉校验结果，不会出现虚拟装配中螺栓过长穿透零件、安装空间不足无法拧动扳手这类不符合实际加工的问题。
