摩托车用第聂伯三轴齿轮变速传动结构

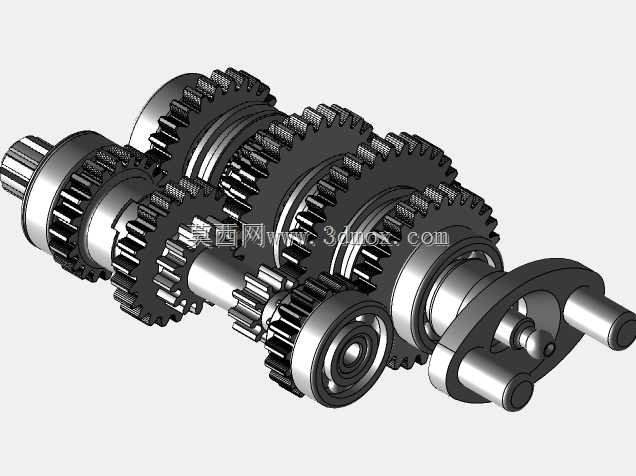

　　这套多轴齿轮传动结构，主要适配大排量跨骑类摩托的动力传输场景，是整车动力系统里衔接发动机输出与后轮驱动的核心变速单元，日常骑行过程中所有挡位切换、扭矩转速匹配的功能都要靠这套结构实现。从结构布局来看，整体采用平行三轴排布设计，输入轴直接承接发动机曲轴端输出的动力，通过不同齿数比的常啮合斜齿轮组，把不同工况下需要的转速、扭矩传递到输出轴，再经末端传动机构把动力输送到后轮。设计过程中优先考虑了挡位切换的顺畅度，各挡位齿轮的啮合齿端都做了倒锥同步处理，配合换挡拨叉的行程限位，能避免高负载工况下出现跳挡、脱挡的问题，同时齿轮啮合的重合度控制在1.4以上，既保证传动过程的平稳性，也能降低高速运转时的齿轮敲击噪音。

　　整套传动组件的安装边界完全匹配乌拉尔系列摩托的曲轴箱腔体尺寸，输入轴端的轴承位同轴度公差控制在0.02mm以内，输出轴末端的连接花键采用渐开线齿形，和后传动万向节的配合间隙预留了0.05-0.1mm的热膨胀余量，避免长时间高负荷运转后因为热胀出现卡滞。各齿轮的材质选用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，芯部韧性保持在HRC30-35，既能承受急加速时的冲击载荷，也能保证长期使用的齿面耐磨性能。轴类零件采用阶梯轴设计，不同轴段的直径根据对应挡位的传递扭矩做了差异化设计，轴承安装位的轴肩高度严格匹配所选深沟球轴承的内圈定位尺寸，装配时不需要额外加装调整垫片就能保证齿轮的轴向定位精度。

　　换挡凸轮轴的槽线轨迹经过反复优化，各挡位切换时的拨叉移动行程差控制在0.1mm以内，能减少换挡过程中的齿轮打齿概率，空挡位置的定位卡槽做了加深处理，停车时空挡的挂入辨识度更高。实际使用场景里，这套结构能覆盖从低速爬坡到高速巡航的全工况需求，低速一挡的传动比设置为3.2，能输出足够大的轮上扭矩应对陡坡、非铺装路面的行驶需求，最高挡传动比设置为0.9，属于超速挡设计，高速巡航时能降低发动机转速，减少不必要的动力损耗。各齿轮之间的润滑依靠曲轴箱内的飞溅润滑实现，齿轮端面都开有导油槽，能把运转带起的机油引导到啮合齿面和轴承位置，避免高速运转时出现干摩擦。装配过程中需要注意各轴的轴向窜动量控制在0.1-0.2mm之间，过大会导致齿轮啮合偏磨，

　　过小则会在热机后出现轴系卡滞。同步器的齿环和结合齿的配合间隙需要保持在0.8-1.2mm，磨损超过1.5mm后需要及时更换，否则会出现换挡卡顿、同步失效的问题。这套结构的整体轴向尺寸控制在210mm，径向最大尺寸不超过120mm，不需要对原有曲轴箱做任何改造就能直接替换安装，适配性较强。
